Carrier Tape, hay còn gọi là băng định vị linh kiện, là một giải pháp đóng gói thiết yếu trong ngành công nghiệp điện tử hiện đại. Chúng đóng vai trò then chốt trong việc vận chuyển và bảo vệ các linh kiện điện tử siêu nhỏ, từ đó nâng cao hiệu quả sản xuất tự động. Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo chi tiết, các ứng dụng đa dạng và quy trình lựa chọn Carrier Tape phù hợp, giúp bạn hiểu rõ hơn về tầm quan trọng của loại băng chuyên dụng này.
Carrier Tape là gì và Vai trò chính trong đóng gói linh kiện điện tử
Carrier Tape là một loại băng chuyên dụng được thiết kế để chứa đựng, bảo vệ và vận chuyển các linh kiện điện tử có kích thước nhỏ và nhạy cảm. Chúng hoạt động như một “chiếc áo” định hình, giữ cho từng linh kiện ở vị trí cố định trong quá trình sản xuất, đặc biệt là khi kết hợp với máy pick-and-place trong hệ thống đóng gói dạng băng và cuộn (tape-and-reel). Vai trò cốt lõi của Carrier Tape là đảm bảo an toàn cho linh kiện, ngăn ngừa hư hỏng do va đập vật lý và bảo vệ khỏi các tác động tiêu cực từ tĩnh điện.

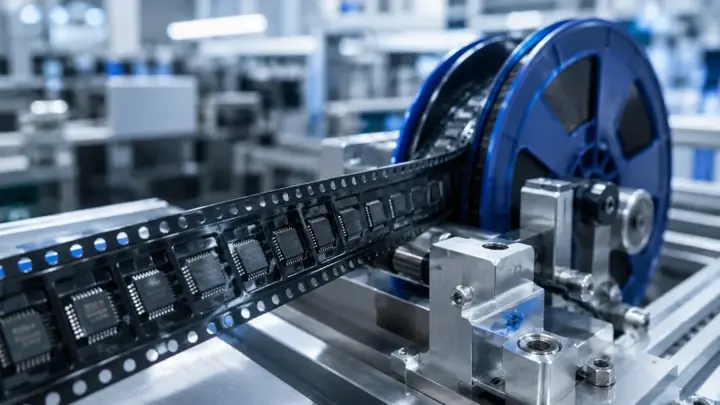

Cơ chế hoạt động của Carrier Tape trong hệ thống tape-and-reel là vô cùng quan trọng đối với quy trình sản xuất tự động. Khi các linh kiện được đặt vào các túi (pockets) được tạo hình sẵn trên băng, chúng sẽ được che phủ bởi một lớp băng dán (cover tape). Sau đó, toàn bộ cuộn băng này sẽ được nạp vào máy SMT (Surface Mount Technology). Máy pick-and-place sẽ sử dụng đầu hút chân không để gắp từng linh kiện ra khỏi túi trên Carrier Tape một cách chính xác, sau đó hàn chúng lên bảng mạch in (PCB). Nhờ sự hỗ trợ của Carrier Tape, quá trình này diễn ra nhanh chóng, hiệu quả và giảm thiểu tối đa sai sót.
Tầm quan trọng của Carrier Tape trong việc bảo vệ linh kiện không thể bị xem nhẹ. Các linh kiện điện tử hiện đại ngày càng nhỏ gọn và tinh vi, dễ bị tổn thương bởi các yếu tố môi trường hoặc tác động vật lý thông thường. Carrier Tape, với cấu tạo và vật liệu đặc biệt, giúp giảm thiểu rung động, sốc, bụi bẩn và quan trọng nhất là ngăn chặn hiện tượng phóng tĩnh điện (ESD) có thể gây hỏng hóc nghiêm trọng cho các bộ phận nhạy cảm bên trong linh kiện.
Cấu tạo và các loại Carrier Tape phổ biến
Cấu tạo của Carrier Tape thường bao gồm một dải vật liệu nền, trên đó được tạo hình các túi (pockets) có kích thước và hình dạng tương ứng với linh kiện cần đóng gói. Vật liệu chính được sử dụng phổ biến là các loại nhựa nhiệt dẻo có độ bền cơ học tốt và khả năng chống tĩnh điện, bao gồm PET (Polyethylene Terephthalate), PC (Polycarbonate), PS (Polystyrene), và ABS (Acrylonitrile Butadiene Styrene). Độ dày của băng cũng được lựa chọn phù hợp để đảm bảo độ cứng cáp mà không gây khó khăn cho quá trình xử lý. Đặc điểm bề mặt của Carrier Tape cũng rất quan trọng, nó có thể được xử lý để tăng cường khả năng chống trầy xước hoặc cải thiện độ bám dính với cover tape.
Dựa trên tính năng và quy trình sản xuất, Carrier Tape được phân loại thành các loại phổ biến sau:
Embossed Carrier Tape (dập nổi)
Có thể bạn quan tâm: Carrier Code Là Gì? Hướng Dẫn Tra Cứu Và Ứng Dụng Trong Logistics
Đây là loại Carrier Tape phổ biến nhất, được tạo hình bằng phương pháp dập nổi để tạo ra các túi có hình dạng ba chiều, vừa vặn với linh kiện. Chức năng chính của các túi dập nổi là định vị chính xác từng linh kiện, ngăn chúng xê dịch hoặc va chạm vào nhau trong quá trình vận chuyển và xử lý. Ưu điểm của loại này là khả năng giữ linh kiện ổn định, giảm thiểu hư hỏng và đảm bảo máy pick-and-place có thể gắp linh kiện một cách dễ dàng và chính xác.
Anti-static Carrier Tape (chống tĩnh điện)
Đối với các linh kiện điện tử nhạy cảm với tĩnh điện, việc sử dụng Anti-static Carrier Tape là vô cùng cần thiết. Loại băng này được chế tạo từ các vật liệu có đặc tính chống tĩnh điện hoặc được phủ một lớp chống tĩnh điện đặc biệt. Tầm quan trọng của tính chất chống tĩnh điện nằm ở khả năng tiêu tán hoặc ngăn chặn sự tích tụ điện tích trên bề mặt băng, từ đó bảo vệ linh kiện khỏi hiện tượng phóng tĩnh điện gây hư hại. Dải điện trở bề mặt thường được quy định rõ ràng cho các loại băng chống tĩnh điện để đảm bảo hiệu quả bảo vệ.
Standard Carrier Tape (tiêu chuẩn)
Loại này bao gồm các băng cơ bản không có các tính năng đặc biệt như chống tĩnh điện hoặc cấu trúc dập nổi phức tạp. Chúng thường được sử dụng cho các linh kiện không quá nhạy cảm với tĩnh điện hoặc khi yêu cầu về định vị không quá khắt khe. Mặc dù là loại tiêu chuẩn, chúng vẫn đảm bảo chức năng cơ bản là vận chuyển và giữ linh kiện ở một mức độ nhất định.
Vật liệu chế tạo ảnh hưởng trực tiếp đến các đặc tính của Carrier Tape. Ví dụ, PET thường được ưa chuộng vì độ bền kéo tốt, khả năng chống ẩm và chi phí hợp lý. PC lại có ưu điểm về độ trong suốt và khả năng chịu nhiệt cao hơn. ABS có khả năng chống va đập tốt. Việc lựa chọn vật liệu phù hợp sẽ quyết định đến độ bền, khả năng chống tĩnh điện, tính linh hoạt và chi phí của Carrier Tape, từ đó ảnh hưởng đến hiệu quả đóng gói và bảo vệ linh kiện.
Ứng dụng của Carrier Tape trong ngành công nghiệp
Carrier Tape được ứng dụng rộng rãi trong hầu hết các quy trình sản xuất linh kiện điện tử và lắp ráp bảng mạch sử dụng công nghệ SMT. Từ các nhà máy sản xuất chip bán dẫn, bộ nhớ, linh kiện thụ động (điện trở, tụ điện), cho đến các nhà máy lắp ráp bo mạch điện tử cho điện thoại, máy tính, ô tô và thiết bị y tế, Carrier Tape đều đóng vai trò không thể thiếu.
Có thể bạn quan tâm: Carried Away Là Gì? Ý Nghĩa, Cách Dùng Và Ví Dụ Chi Tiết
Việc sử dụng Carrier Tape mang lại nhiều lợi ích cụ thể, góp phần nâng cao hiệu quả tổng thể của dây chuyền sản xuất. Cụ thể, nó giúp cải thiện đáng kể hiệu quả tự động hóa bằng cách cung cấp một phương thức cấp liệu linh kiện nhất quán và chính xác cho máy móc. Điều này giúp giảm thời gian chu kỳ, tăng năng suất và giảm sự phụ thuộc vào lao động thủ công. Bên cạnh đó, Carrier Tape đảm bảo an toàn tối đa cho các linh kiện nhạy cảm, giảm thiểu rủi ro hư hỏng trong quá trình vận chuyển và xử lý, từ đó giảm thiểu tỷ lệ sản phẩm lỗi và chi phí sửa chữa.

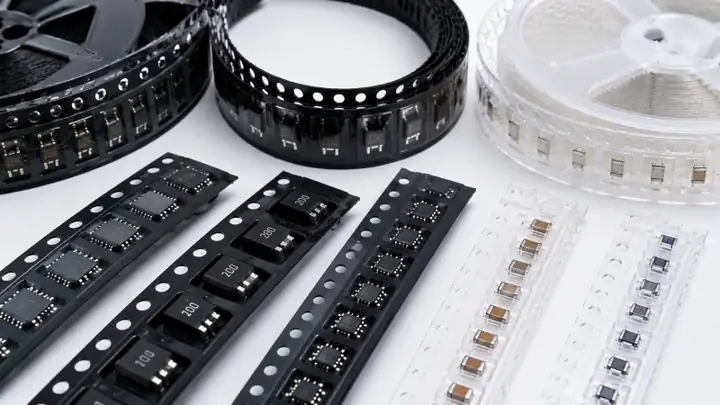

Có rất nhiều loại linh kiện điện tử thường được đóng gói bằng Carrier Tape. Các ví dụ điển hình bao gồm các loại IC (Integrated Circuit) với nhiều chân cắm như QFP (Quad Flat Pack), BGA (Ball Grid Array), các loại chip nhớ, diode, transistor, tụ điện, điện trở nhỏ, thậm chí cả các khuôn trần (bare die) trong những ứng dụng yêu cầu đặc biệt. Kích thước và hình dạng của các linh kiện này rất đa dạng, đòi hỏi Carrier Tape phải có khả năng tùy chỉnh cao để đáp ứng.
Kích thước và tiêu chuẩn của Carrier Tape
Carrier Tape có nhiều kích thước tiêu chuẩn để phù hợp với phạm vi rộng của các linh kiện điện tử. Các kích thước này thường tuân thủ các tiêu chuẩn công nghiệp quốc tế, trong đó phổ biến nhất là tiêu chuẩn EIA-481. Tiêu chuẩn này quy định các thông số kỹ thuật quan trọng như chiều rộng băng, độ sâu túi, khoảng cách giữa các túi (pitch) và dung sai cho phép.
Các thông số kích thước của Carrier Tape đóng vai trò then chốt trong việc xác định khả năng chứa linh kiện. Chiều rộng băng (ví dụ: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm) quyết định lượng linh kiện có thể đặt trên một đơn vị chiều dài. Độ sâu túi và kích thước của túi phải đủ lớn để chứa linh kiện mà không gây chật chội hoặc biến dạng, đồng thời phải đảm bảo linh kiện được cố định chắc chắn. Bước dập (pocket pitch) là khoảng cách giữa tâm của hai túi liên tiếp, nó cần được tính toán sao cho phù hợp với bước tiến của máy pick-and-place và kích thước linh kiện để tối ưu hóa việc sử dụng không gian băng.
Việc tuân thủ các tiêu chuẩn như EIA-481 đảm bảo tính tương thích giữa Carrier Tape, cover tape, reel và các thiết bị xử lý tự động từ các nhà sản xuất khác nhau. Điều này tạo nên một hệ sinh thái đóng gói tiêu chuẩn hóa, giúp các nhà sản xuất linh kiện và thiết bị điện tử hoạt động hiệu quả hơn.
Cách chọn Carrier Tape phù hợp với nhu cầu
Việc lựa chọn Carrier Tape phù hợp là một quy trình quan trọng, đòi hỏi sự xem xét kỹ lưỡng các yếu tố liên quan đến linh kiện và quy trình sản xuất.
Có thể bạn quan tâm: Thảm Tấm Carpet Tile Là Gì? Đặc Điểm, Ưu Nhược Điểm Và Ứng Dụng Chi Tiết
Quy trình lựa chọn Carrier Tape thường bắt đầu bằng việc xác định kích thước và hình dạng của linh kiện cần đóng gói. Kích thước bao gồm chiều dài, chiều rộng, chiều cao, và hình dạng tổng thể của linh kiện. Carrier Tape phải có túi với kích thước và độ sâu phù hợp, đảm bảo linh kiện nằm gọn bên trong mà không bị ép hay lỏng lẻo.
Tiếp theo là xem xét yêu cầu về chống tĩnh điện (ESD). Nếu linh kiện là loại nhạy cảm với ESD, bạn cần chọn loại Anti-static Carrier Tape hoặc Conductive Carrier Tape, đồng thời kiểm tra dải điện trở bề mặt theo các tiêu chuẩn liên quan như ANSI/ESD S541.
Tốc độ sản xuất và yêu cầu về hiệu quả cấp liệu tự động cũng là yếu tố cần cân nhắc. Một số loại Carrier Tape có thiết kế tối ưu cho tốc độ cao, giúp máy pick-and-place gắp linh kiện nhanh chóng và liên tục. Độ bền của túi và khả năng chống mài mòn cũng ảnh hưởng đến hiệu quả lâu dài của băng.
Điều kiện môi trường làm việc cũng có thể ảnh hưởng đến lựa chọn vật liệu. Nếu môi trường có độ ẩm cao hoặc nhiệt độ biến động, cần chọn loại vật liệu có khả năng chống ẩm và chịu nhiệt tốt hơn.
Cuối cùng, khả năng tương thích với thiết bị đóng gói và máy SMT là yếu tố quyết định. Carrier Tape phải có kích thước chuẩn (ví dụ: chiều rộng băng, bước dập) tương thích với các máy định hình túi, máy dán băng và máy pick-and-place đang được sử dụng. Việc sử dụng linh kiện và vật tư đóng gói đồng bộ từ các nhà cung cấp uy tín sẽ giảm thiểu các vấn đề phát sinh.
Những lưu ý quan trọng và xu hướng tương lai của Carrier Tape
Chất lượng Carrier Tape kém có thể dẫn đến nhiều vấn đề trong quá trình sản xuất, gây lãng phí thời gian và chi phí. Các vấn đề thường gặp bao gồm túi bị biến dạng, không giữ được linh kiện, bề mặt băng bị trầy xước hoặc nhiễm bẩn, khả năng chống tĩnh điện không đạt yêu cầu, hoặc vật liệu giòn dễ gãy. Để khắc phục, cần kiểm tra chất lượng đầu vào nghiêm ngặt, lựa chọn nhà cung cấp uy tín và kiểm tra định kỳ tình trạng của băng trong quá trình sử dụng.
Ngành công nghiệp đóng gói linh kiện bằng Carrier Tape đang chứng kiến nhiều xu hướng phát triển mới nhằm đáp ứng yêu cầu ngày càng cao của thị trường. Một trong những xu hướng nổi bật là thu nhỏ kích thước của cả linh kiện và bao bì, đòi hỏi Carrier Tape cũng phải có độ chính xác cao hơn và khả năng chứa các linh kiện siêu nhỏ. Tích hợp sản xuất thông minh (Industry 4.0) cũng đang thúc đẩy việc phát triển các giải pháp đóng gói có khả năng theo dõi, truy xuất nguồn gốc và tương tác với hệ thống quản lý sản xuất. Bên cạnh đó, vật liệu bền vững đang ngày càng được quan tâm, với các nghiên cứu về vật liệu tái chế, có khả năng phân hủy sinh học hoặc giảm thiểu tác động môi trường.
Có thể bạn quan tâm: Hội Chứng Ống Cổ Tay (carpal Tunnel Syndrome): Nguyên Nhân, Triệu Chứng, Chẩn Đoán Và Cách Điều Trị Hiệu Quả
Khi nào cần sử dụng Carrier Tape tùy chỉnh?
Trong nhiều trường hợp, Carrier Tape tiêu chuẩn với các kích thước và tính năng có sẵn có thể đáp ứng nhu cầu. Tuy nhiên, có những tình huống đặc biệt đòi hỏi Carrier Tape được thiết kế riêng để tối ưu hóa quy trình đóng gói.
Carrier Tape tùy chỉnh thường được yêu cầu khi linh kiện có hình dạng quá phức tạp, kích thước bất thường, hoặc yêu cầu về dung sai rất chặt chẽ mà các loại băng tiêu chuẩn không thể đáp ứng. Ví dụ, các linh kiện có cấu trúc nhô ra, các cạnh sắc, hoặc yêu cầu về khe hở bảo vệ đặc biệt có thể cần đến các thiết kế túi riêng biệt. Ngoài ra, khi cần tích hợp các tính năng đặc biệt không có sẵn trên băng tiêu chuẩn, như cảm biến tích hợp, hoặc yêu cầu về khả năng tương thích với môi trường khắc nghiệt hơn, việc thiết kế tùy chỉnh là cần thiết. Các nhà sản xuất cũng có thể yêu cầu tùy chỉnh để tối ưu hóa hiệu suất với máy móc cụ thể của họ hoặc để đáp ứng các tiêu chuẩn ngành rất riêng biệt.
Carrier Tape so với các giải pháp đóng gói khác
Carrier Tape là một phần của hệ thống đóng gói tape-and-reel, được sử dụng phổ biến cho các linh kiện SMT. So với các giải pháp đóng gói khác, Carrier Tape có những ưu điểm và nhược điểm riêng.
Ưu điểm chính của Carrier Tape là khả năng tương thích tuyệt vời với các hệ thống sản xuất tự động, đặc biệt là máy pick-and-place. Chúng cung cấp khả năng định vị linh kiện chính xác, bảo vệ tốt và khả năng xử lý với tốc độ cao. Hệ thống tape-and-reel cũng cho phép đóng gói số lượng lớn linh kiện trong một cuộn, giảm thiểu việc thay đổi vật liệu trên dây chuyền.
Tuy nhiên, Carrier Tape có thể không phải là lựa chọn tối ưu cho tất cả các loại linh kiện. Các linh kiện quá lớn, quá nặng, hoặc có hình dạng không phù hợp với túi định hình có thể cần các giải pháp đóng gói khác như khay (trays), hộp (boxes), hoặc các loại bao bì chuyên dụng khác. Chi phí sản xuất Carrier Tape tùy chỉnh cũng có thể cao hơn so với các phương pháp đóng gói đơn giản hơn. Bên cạnh đó, việc xử lý và tái chế vật liệu Carrier Tape cũng là một vấn đề cần xem xét về mặt môi trường.
Câu hỏi thường gặp về Carrier Tape
Carrier Tape có những loại vật liệu nào phổ biến?
Các loại vật liệu phổ biến nhất bao gồm PET, PC, PS, và ABS, mỗi loại có những đặc tính riêng về độ bền, khả năng chống tĩnh điện và chi phí.
Làm thế nào để chọn đúng kích thước Carrier Tape?
Bạn cần đo đạc chính xác kích thước (dài, rộng, cao) và hình dạng của linh kiện, sau đó chọn Carrier Tape có túi phù hợp theo các tiêu chuẩn công nghiệp như EIA-481.
Carrier Tape chống tĩnh điện hoạt động như thế nào?
Các loại băng này được làm từ vật liệu có khả năng tiêu tán hoặc ngăn chặn sự tích tụ điện tích trên bề mặt, bảo vệ linh kiện khỏi hư hại do phóng tĩnh điện.
Carrier Tape có thể tái sử dụng không?
Thông thường, Carrier Tape chỉ được sử dụng một lần trong quy trình đóng gói và sản xuất. Việc tái sử dụng có thể ảnh hưởng đến tính toàn vẹn của cấu trúc túi và đặc tính chống tĩnh điện.
Tìm hiểu về Cover Tape và Reel trong hệ thống Tape & Reel
Hệ thống đóng gói tape-and-reel hoàn chỉnh không chỉ có Carrier Tape mà còn bao gồm Cover Tape (băng dán phủ) và Reel (cuộn).
Cover Tape là một lớp băng mỏng được dán lên bề mặt của Carrier Tape để đóng kín các túi chứa linh kiện. Chức năng chính của Cover Tape là bảo vệ linh kiện khỏi bụi bẩn, độ ẩm và các tác động vật lý từ bên ngoài trong quá trình vận chuyển và lưu trữ. Nó cũng giúp giữ cho linh kiện nằm yên trong túi. Có nhiều loại Cover Tape khác nhau, bao gồm băng dán nhạy áp (pressure-sensitive tape) và băng dán hàn nhiệt (heat-seal tape), tùy thuộc vào yêu cầu về độ bám dính và phương pháp dán.

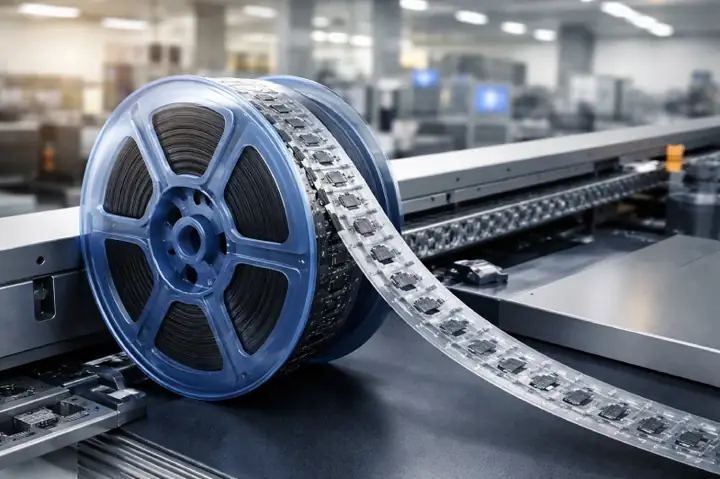

Reel là một dạng cuộn nhựa lớn, đóng vai trò như một giá đỡ cho Carrier Tape và Cover Tape đã được đóng gói. Reel giúp việc lưu trữ, vận chuyển và nạp băng vào máy SMT trở nên dễ dàng và hiệu quả hơn. Kích thước của Reel (ví dụ: đường kính, chiều rộng) cũng được tiêu chuẩn hóa để tương thích với các loại máy móc khác nhau. Toàn bộ cuộn băng (bao gồm Carrier Tape, linh kiện và Cover Tape) sẽ được đặt lên trục quay của máy SMT, sẵn sàng cho quá trình gắp linh kiện tự động.
