Bút soi quang, hay còn gọi là Visual Fault Locator (VFL), là một thiết bị cầm tay thiết yếu dùng để xác định vị trí các lỗi trên đường truyền cáp quang một cách trực quan. Thiết bị này phát ra ánh sáng laser đỏ với bước sóng phổ biến là 650nm, giúp kỹ thuật viên dễ dàng theo dõi đường đi của tín hiệu và phát hiện các điểm bất thường như đứt gãy, uốn cong hay rò rỉ ánh sáng.
Trong bài viết này, chúng ta sẽ đi sâu vào khái niệm, nguyên lý hoạt động, các công dụng và ứng dụng thực tế của bút soi quang. Bên cạnh đó, bài viết sẽ cung cấp hướng dẫn chi tiết về cách sử dụng an toàn và hiệu quả, cũng như những lưu ý quan trọng khi làm việc với thiết bị này.
Bút soi quang là gì và nguyên lý hoạt động cơ bản?

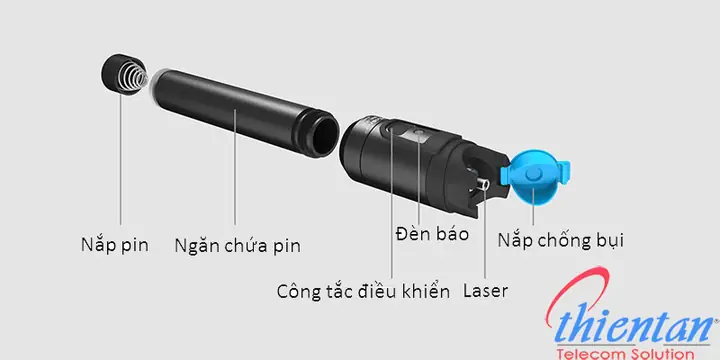

Bút soi quang (VFL) là một thiết bị cầm tay nhỏ gọn, có chức năng phát ra ánh sáng laser đỏ nhìn thấy được (thường là 650nm) để giúp người dùng kiểm tra và xác định các vị trí lỗi trên đường cáp quang. Nguyên lý hoạt động của bút soi quang dựa trên hiện tượng tán xạ ánh sáng: khi ánh sáng laser đỏ truyền qua sợi quang, nó sẽ lan tỏa ra ngoài tại những điểm sợi quang bị tổn thương hoặc có sự cố. Ánh sáng đỏ tán xạ này có thể được quan sát bằng mắt thường, cho phép kỹ thuật viên dễ dàng khoanh vùng vị trí lỗi. VFL đóng vai trò là một công cụ hỗ trợ dò tìm lỗi cơ bản, đặc biệt hữu ích cho các đoạn cáp quang ngắn hoặc khi cần kiểm tra nhanh chóng các kết nối.
Công dụng chính và ứng dụng của bút soi quang trong thực tế
Công dụng cốt lõi của bút soi quang là kiểm tra độ thông suốt của đường cáp quang, xác định chính xác vị trí đứt gãy, điểm bị uốn cong quá mức hoặc các điểm rò rỉ ánh sáng trên sợi quang. Những ứng dụng này đặc biệt quan trọng trong các quy trình thi công, lắp đặt cáp quang mới, cũng như trong công tác bảo trì và sửa chữa hệ thống mạng cáp quang hiện có. Bút soi quang cũng hỗ trợ kiểm tra nhanh các kết nối quang tại các điểm đấu nối, và là một công cụ hữu ích khi làm việc kết hợp với các thiết bị đo chuyên dụng như máy đo OTDR (Optical Time Domain Reflectometer), giúp xác nhận lại các điểm lỗi đã được OTDR phát hiện. Tuy nhiên, cần lưu ý rằng VFL có giới hạn về khả năng phát hiện lỗi; nó chủ yếu dùng để phát hiện các lỗi vật lý nhìn thấy được và không đo được suy hao tín hiệu, cũng như có phạm vi dò tìm hiệu quả giới hạn tùy thuộc vào công suất phát của bút.
Có thể bạn quan tâm: Bút Pháp Trữ Tình Là Gì? Đặc Điểm, Biểu Hiện Và Phân Biệt

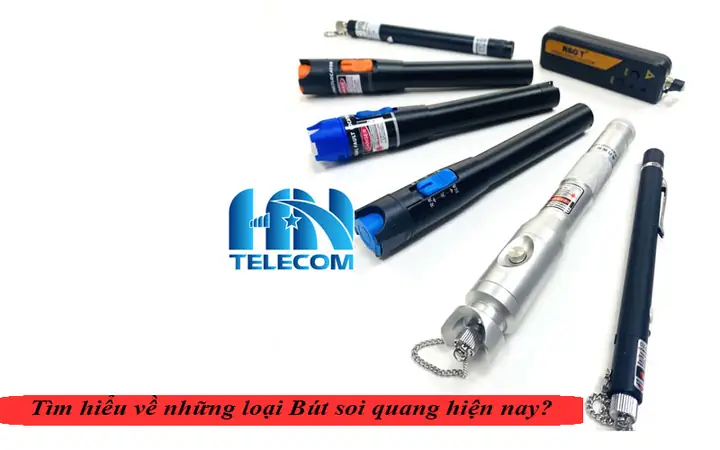

Các loại bút soi quang phổ biến và đặc điểm kỹ thuật
Các loại bút soi quang phổ biến hiện nay được phân loại chủ yếu dựa trên công suất phát, chế độ hoạt động, chất liệu và thiết kế, cùng với bước sóng hoạt động đặc trưng.
- Phân loại theo công suất phát: Công suất phát của bút soi quang thường được đo bằng miliwatt (mW), với các mức phổ biến như 1mW, 5mW, 10mW, 20mW, và 30mW. Công suất phát càng cao thì phạm vi dò tìm lỗi càng xa và hiệu quả sử dụng càng cao, đặc biệt hữu ích cho các tuyến cáp quang dài hơn hoặc trong môi trường có nhiều ánh sáng xung quanh làm giảm khả năng quan sát.
- Phân loại theo chế độ hoạt động: Bút soi quang có hai chế độ hoạt động chính là chế độ liên tục (CW – Continuous Wave) và chế độ nhấp nháy (Flash/Pulse). Chế độ nhấp nháy giúp ánh sáng dễ nhận biết hơn trong điều kiện ánh sáng mạnh hoặc khi cần theo dõi điểm rò rỉ ánh sáng một cách hiệu quả.
- Phân loại theo chất liệu và thiết kế: Vỏ bút soi quang có thể được làm từ các chất liệu như nhôm, kim loại cao cấp hoặc nhựa. Chất liệu kim loại thường mang lại độ bền cao hơn, chịu được va đập tốt hơn, trong khi thiết kế vỏ nhựa giúp giảm trọng lượng và chi phí.
- Các bước sóng hoạt động phổ biến: Bước sóng hoạt động phổ biến nhất của bút soi quang là 650nm. Bước sóng này nằm trong dải ánh sáng đỏ nhìn thấy được, cho phép dễ dàng quan sát bằng mắt thường, và có khả năng tán xạ tốt tại các điểm lỗi trên sợi quang.
Hướng dẫn cách sử dụng bút soi quang VFL để dò lỗi cáp quang
Việc sử dụng bút soi quang VFL để dò lỗi cáp quang đòi hỏi sự chuẩn bị kỹ lưỡng và thực hiện theo các bước nhất định để đảm bảo hiệu quả và an toàn.
Chuẩn bị trước khi sử dụng
Có thể bạn quan tâm: Bút Pháp Thủy Mặc Đường Thi Là Gì? Đặc Điểm Và Ứng Dụng Trong Thơ Ca
Trước khi bắt đầu quá trình dò tìm lỗi, việc chuẩn bị đóng vai trò then chốt. Đầu tiên, hãy kiểm tra kỹ tình trạng hoạt động của bút soi quang, đảm bảo pin còn đủ năng lượng và công suất phát hoạt động ổn định. Quan trọng nhất, bạn cần ngắt hoàn toàn tín hiệu trên tuyến cáp quang cần kiểm tra để tránh gây hại cho các thiết bị đầu cuối hoặc làm sai lệch kết quả đo. Cuối cùng, hãy vệ sinh sạch sẽ đầu nối của cáp quang và đầu ra của bút soi quang để đảm bảo kết nối tốt nhất và tránh bụi bẩn làm ảnh hưởng đến chất lượng ánh sáng phát ra.
Các bước thực hiện
Sau khi đã hoàn tất khâu chuẩn bị, bạn có thể tiến hành các bước thực hiện để dò lỗi cáp quang:

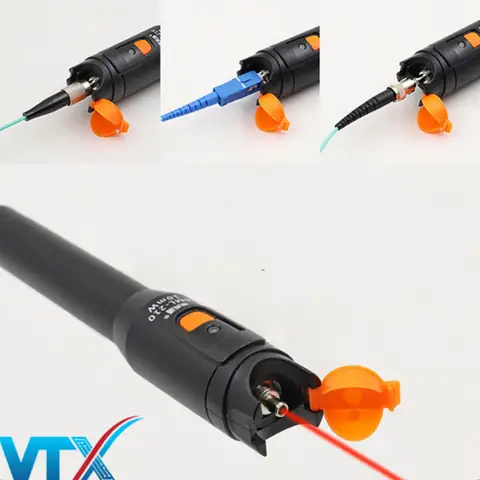

- Kết nối bút soi quang: Cắm đầu nối của bút soi quang vào đầu cáp quang mà bạn nghi ngờ có lỗi.
- Bật bút và quan sát: Nhấn nút bật bút để phát ra ánh sáng laser đỏ. Quan sát hướng đi của ánh sáng qua sợi quang.
- Kiểm tra điểm cuối: Nếu có thể, hãy đi đến điểm cuối của tuyến cáp và quan sát xem ánh sáng đỏ có phát ra đến đó hay không.
- Soi dọc theo chiều dài cáp: Di chuyển dọc theo chiều dài của cáp quang, quan sát kỹ các điểm mà ánh sáng đỏ có thể bị rò rỉ ra ngoài vỏ cáp. Điểm rò rỉ thường là nơi có sự cố.
- Phát hiện và đánh dấu vị trí lỗi: Khi phát hiện điểm rò sáng bất thường hoặc nơi ánh sáng bị ngắt đột ngột, đó chính là vị trí lỗi. Hãy đánh dấu điểm này để tiến hành sửa chữa.
Những lưu ý quan trọng khi sử dụng bút soi quang an toàn
Để đảm bảo an toàn cho bản thân, đồng nghiệp và thiết bị, việc tuân thủ các quy tắc an toàn khi sử dụng bút soi quang là vô cùng cần thiết.
Có thể bạn quan tâm: Bút Lông Tiếng Trung Là Gì? Ý Nghĩa, Cách Gọi Và Các Loại Liên Quan
Nguy cơ và biện pháp phòng tránh
Ánh sáng laser từ bút soi quang, dù có bước sóng nhìn thấy được, vẫn tiềm ẩn những nguy cơ nếu không được sử dụng cẩn thận. Tuyệt đối không soi trực tiếp ánh sáng vào mắt người hoặc động vật, vì điều này có thể gây tổn thương nghiêm trọng cho võng mạc. Tránh sử dụng bút khi cáp quang đang có tín hiệu hoạt động, bởi ánh sáng laser có thể phản xạ ngược lại, gây hại cho các thiết bị đầu cuối nhạy cảm. Trong quá trình thao tác, hãy nhẹ nhàng, không bẻ cong, kéo căng hoặc xoắn cáp quá mức, vì những tác động vật lý này có thể tự tạo ra lỗi mới hoặc làm tình trạng lỗi hiện có tồi tệ hơn. Cuối cùng, hãy luôn nhớ tắt bút soi quang khi không sử dụng để tiết kiệm pin và tránh rủi ro không đáng có.
Lưu ý về môi trường làm việc
Bên cạnh các biện pháp an toàn trực tiếp, việc chú ý đến môi trường làm việc cũng góp phần bảo vệ thiết bị và đảm bảo hiệu quả hoạt động. Hãy sử dụng bút soi quang trong môi trường khô ráo, tránh ẩm ướt hoặc tiếp xúc với nước, vì điều này có thể gây chập mạch hoặc ăn mòn các bộ phận bên trong. Sau khi sử dụng, hãy bảo quản bút ở nơi an toàn, tránh va đập mạnh, rơi rớt để duy trì tuổi thọ và độ chính xác của thiết bị.
Phân biệt bút soi quang VFL và các thiết bị dò lỗi cáp quang chuyên dụng khác
Có thể bạn quan tâm: Bút Lông Là Gì? Khám Phá Các Loại, Cấu Tạo Và Cách Sử Dụng Hiệu Quả
Trong lĩnh vực viễn thông quang, bút soi quang VFL là một công cụ cơ bản, nhưng nó cần được phân biệt rõ ràng với các thiết bị dò lỗi cáp quang chuyên dụng hơn như máy đo OTDR. VFL chủ yếu dùng để xác định trực quan các điểm lỗi vật lý trên đoạn cáp ngắn hoặc để kiểm tra nhanh kết nối, trong khi OTDR là thiết bị đo đạc phức tạp hơn, có khả năng đo đạc chi tiết suy hao, độ dài, vị trí đứt gãy, phản xạ và các loại lỗi khác trên phạm vi cáp quang rất xa, cung cấp dữ liệu định lượng chính xác.
Khi nào nên sử dụng bút soi quang thay vì máy đo OTDR?
Bút soi quang VFL là lựa chọn tối ưu hoặc đủ dùng trong các tình huống sau: khi cần kiểm tra nhanh độ thông suốt của các đoạn cáp quang ngắn (vài trăm mét đến vài kilômét tùy công suất), khi cần xác định vị trí rò rỉ ánh sáng một cách trực quan, hoặc khi chỉ đơn giản là muốn kiểm tra nhanh một mối nối hoặc một điểm bất thường đã được phát hiện bằng các phương pháp khác. VFL cũng là công cụ hỗ trợ tuyệt vời cho người mới bắt đầu làm quen với hệ thống cáp quang hoặc khi ngân sách hạn chế.
Ưu điểm và hạn chế của bút soi quang so với các công cụ khác
Ưu điểm nổi bật của bút soi quang là sự đơn giản, dễ sử dụng, chi phí thấp và khả năng xác định lỗi trực quan nhanh chóng. Tuy nhiên, VFL cũng có những hạn chế đáng kể: phạm vi dò tìm có giới hạn (thường dưới 20-30 km tùy công suất), không đo được suy hao tín hiệu, không cung cấp thông tin định lượng chi tiết về lỗi, và kém hiệu quả trong môi trường ánh sáng mạnh hoặc trên các loại sợi quang có đặc tính suy hao cao.
Lựa chọn bút soi quang phù hợp với nhu cầu công việc
Để lựa chọn bút soi quang phù hợp, bạn cần cân nhắc các tiêu chí quan trọng như công suất phát (chọn công suất cao hơn cho tuyến cáp dài hơn), độ bền của vỏ bút (quan trọng cho môi trường làm việc khắc nghiệt), thương hiệu uy tín và phạm vi ngân sách. Các mẫu mã phổ biến thường có công suất từ 5mW đến 20mW, phù hợp cho hầu hết các ứng dụng cáp quang trong tòa nhà, khu dân cư hoặc mạng trục ngắn.
Các sự cố cáp quang mà bút soi quang có thể phát hiện hiệu quả
Bút soi quang có thể phát hiện hiệu quả các loại lỗi vật lý trên cáp quang bao gồm:
Đứt gãy sợi quang: Ánh sáng đỏ sẽ ngừng phát ra tại điểm đứt.
Uốn cong quá mức (bends): Ánh sáng sẽ bị rò rỉ mạnh tại các điểm uốn cong quá tiêu chuẩn cho phép.
Rò rỉ ánh sáng: Tại các điểm vỏ cáp bị nứt, hở hoặc bị tác động mạnh, ánh sáng đỏ sẽ thoát ra ngoài.
Kiểm tra các mối nối: Xác định xem ánh sáng có đi qua mối nối hay không, giúp kiểm tra chất lượng mối hàn quang hoặc đầu nối.
Kiểm tra đầu nối bị bẩn hoặc lỗi: Ánh sáng đỏ sẽ giảm hoặc không đi qua nếu đầu nối bị bẩn hoặc hư hỏng.
