Encoder, hay còn gọi là bộ mã hóa, là một thành phần thiết yếu trong các hệ thống tự động hóa và điều khiển, đóng vai trò chuyển đổi chuyển động cơ học thành tín hiệu điện tử. Vai trò quan trọng này cho phép các hệ thống xác định chính xác vị trí, tốc độ hoặc góc quay, từ đó thực hiện các tác vụ điều khiển phức tạp.
Trong bài viết này, chúng ta sẽ đi sâu vào định nghĩa, cấu tạo và nguyên lý hoạt động đa dạng của encoder, cùng với việc phân loại các loại encoder phổ biến. Quan trọng hơn, chúng ta sẽ khám phá những ứng dụng thực tế mà encoder mang lại trong nhiều lĩnh vực công nghiệp và đời sống hiện đại, giúp bạn hiểu rõ hơn về tầm quan trọng của thiết bị này.
Encoder là gì và vai trò của nó trong hệ thống điều khiển?
Encoder là một loại cảm biến chuyên dụng có chức năng chuyển đổi chuyển động cơ học, dù là quay hay thẳng, thành các tín hiệu điện tử có thể đọc và xử lý được. Chức năng cốt lõi của encoder là đo lường và cung cấp thông tin chính xác về vị trí, tốc độ hoặc góc quay/tuyến tính của một vật thể hoặc bộ phận trong hệ thống.
Nhờ khả năng này, encoder trở thành “mắt thần” của các hệ thống điều khiển tự động. Nó cung cấp dữ liệu đầu vào cần thiết để bộ điều khiển (như PLC, vi điều khiển) có thể đưa ra các lệnh điều khiển chính xác, đảm bảo máy móc hoạt động đúng theo lập trình, đạt được hiệu suất cao và an toàn. Without encoder, many automated processes would be impossible to implement with the required precision and reliability.
Cấu tạo và nguyên lý hoạt động cơ bản của Encoder
Một encoder thường bao gồm các thành phần chính như đĩa mã hóa (hoặc thanh mã hóa cho encoder tuyến tính), bộ phận tạo tín hiệu (ví dụ: khe quang, từ tính, hoặc tiếp điểm điện trở), và bộ phận đọc tín hiệu. Nguyên lý làm việc chung của encoder là ghi nhận sự thay đổi trong chuyển động của vật thể và chuyển đổi sự thay đổi đó thành tín hiệu số hoặc analog để bộ điều khiển có thể hiểu và xử lý.
Sự khác biệt về công nghệ cảm biến và cách thức ghi nhận chuyển động sẽ dẫn đến các loại encoder khác nhau với nguyên lý hoạt động riêng biệt. Dưới đây là những nguyên lý hoạt động cơ bản của các loại encoder phổ biến.
Nguyên lý hoạt động của Encoder quang học (Optical Encoder)
Encoder quang học hoạt động dựa trên nguyên lý sử dụng ánh sáng để phát hiện sự thay đổi vị trí. Cấu tạo điển hình bao gồm một đĩa mã hóa được khắc các rãnh hoặc lỗ theo một mẫu nhất định, một bộ phát ánh sáng (thường là LED) và một bộ thu ánh sáng (thường là photodiode hoặc transistor quang).
Khi đĩa mã hóa quay hoặc di chuyển, các rãnh hoặc lỗ sẽ cho phép ánh sáng đi qua hoặc chặn lại. Bộ phận thu ánh sáng sẽ phát hiện sự thay đổi này và tạo ra chuỗi các xung tín hiệu điện. Số lượng và khoảng cách của các rãnh/lỗ trên đĩa sẽ quyết định độ phân giải của encoder. Encoder quang học rất phổ biến nhờ độ chính xác cao, không bị ảnh hưởng bởi từ trường và hoạt động êm ái.
Có thể bạn quan tâm: Biến Trở 100K Là Gì? Khám Phá Cấu Tạo, Phân Loại Và Ứng Dụng Chi Tiết
Nguyên lý hoạt động của Encoder từ tính (Magnetic Encoder)
Encoder từ tính sử dụng từ trường để phát hiện chuyển động. Cấu tạo của nó bao gồm một đĩa hoặc thanh có các cực từ được sắp xếp theo một mẫu nhất định, và các cảm biến từ (ví dụ: cảm biến Hall hoặc cảm biến từ trở).
Khi đĩa từ quay hoặc thanh từ di chuyển, sự thay đổi của từ trường sẽ được các cảm biến từ phát hiện. Các cảm biến này sau đó sẽ chuyển đổi sự thay đổi từ tính thành tín hiệu điện. Encoder từ tính thường có độ bền cao hơn encoder quang học, chịu được môi trường khắc nghiệt hơn như bụi bẩn, dầu mỡ, và rung động mạnh.
Nguyên lý hoạt động của Encoder điện trở (Resistive Encoder – ít phổ biến hơn)
Encoder điện trở, còn được gọi là potentiometer encoder, hoạt động dựa trên nguyên tắc sự thay đổi điện trở theo vị trí. Nó thường có một vòng dây hoặc một lớp vật liệu dẫn điện được phủ lên một đế cách điện, cùng với một cần gạt hoặc con trượt tiếp xúc với bề mặt dẫn điện này.
Khi trục quay hoặc bộ phận di chuyển, con trượt sẽ di chuyển trên lớp dẫn điện, làm thay đổi khoảng cách tiếp xúc và do đó thay đổi giá trị điện trở. Sự thay đổi điện trở này được đo lường và chuyển đổi thành tín hiệu analog (điện áp hoặc dòng điện), biểu thị vị trí tuyến tính hoặc góc quay. Loại encoder này ít phổ biến hơn trong các ứng dụng công nghiệp hiện đại do có giới hạn về độ chính xác, độ bền cơ học và khả năng bị mài mòn theo thời gian.
Phân loại các loại Encoder phổ biến hiện nay
Encoder có thể được phân loại dựa trên nhiều tiêu chí khác nhau, trong đó hai tiêu chí phổ biến và quan trọng nhất là dựa trên loại chuyển động mà chúng đo lường và dựa trên loại tín hiệu đầu ra mà chúng cung cấp. Việc hiểu rõ các phân loại này giúp người dùng lựa chọn được thiết bị phù hợp nhất cho nhu cầu ứng dụng.
Phân loại theo loại chuyển động
Dựa trên kiểu chuyển động mà chúng được thiết kế để đo lường, encoder được chia thành hai loại chính: encoder quay và encoder tuyến tính.
Có thể bạn quan tâm: Máy Biến Thế Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

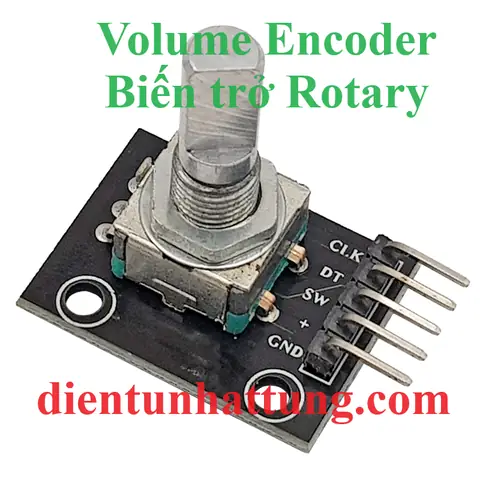

Encoder quay (Rotary Encoder): Loại encoder này được sử dụng để đo góc quay và tốc độ quay của một trục. Chúng được gắn vào trục động cơ, trục bánh xe hoặc bất kỳ bộ phận nào có chuyển động quay. Tín hiệu đầu ra của encoder quay thường biểu thị số vòng quay, tốc độ quay hoặc vị trí góc.
Encoder tuyến tính (Linear Encoder): Ngược lại với encoder quay, encoder tuyến tính được thiết kế để đo lường vị trí và tốc độ theo một đường thẳng. Chúng thường bao gồm một thanh dẫn dài với các dấu hiệu hoặc mã hóa, và một đầu đọc di chuyển dọc theo thanh này. Encoder tuyến tính thường được sử dụng trong các hệ thống máy CNC, máy in 3D, hoặc các thiết bị yêu cầu di chuyển chính xác theo phương ngang hoặc phương dọc.
Phân loại theo tín hiệu đầu ra
Cách thức mà encoder cung cấp thông tin vị trí cũng là một yếu tố quan trọng để phân loại chúng. Dựa trên tín hiệu đầu ra, encoder được chia thành hai loại chính: encoder tương đối và encoder tuyệt đối.
Encoder tương đối (Incremental Encoder): Loại encoder này cung cấp các xung tín hiệu đếm được khi trục quay hoặc di chuyển. Chúng không tự cung cấp thông tin vị trí tuyệt đối mà chỉ cho biết sự thay đổi vị trí so với một điểm tham chiếu ban đầu. Để xác định vị trí chính xác, hệ thống cần một bộ đếm để theo dõi số lượng xung được tạo ra kể từ khi khởi động hoặc một điểm tham chiếu đã được thiết lập. Nếu mất điện, bộ đếm sẽ bị xóa và cần phải thiết lập lại điểm tham chiếu.
Encoder tuyệt đối (Absolute Encoder): Ngược lại với encoder tương đối, encoder tuyệt đối cung cấp một mã vị trí duy nhất cho mỗi trạng thái chuyển động. Ngay cả khi mất điện và khởi động lại, encoder tuyệt đối vẫn biết vị trí hiện tại của nó mà không cần reset hay thiết lập lại điểm tham chiếu. Điều này là do mỗi vị trí trên đĩa mã hóa của encoder tuyệt đối mang một mã nhị phân hoặc mã Gray độc nhất. Encoder tuyệt đối rất phù hợp cho các ứng dụng yêu cầu độ tin cậy cao và khả năng xác định vị trí tức thời ngay cả sau khi mất điện.
Các ứng dụng thực tế của Encoder trong công nghiệp và đời sống
Encoder đóng vai trò then chốt trong việc tự động hóa và nâng cao độ chính xác cho vô số quy trình công nghiệp cũng như các thiết bị tiêu dùng. Sự đa dạng về loại hình và khả năng cung cấp thông tin vị trí chính xác đã giúp encoder có mặt ở khắp mọi nơi.
Ứng dụng trong ngành công nghiệp chế tạo máy (CNC, robot)
Trong lĩnh vực chế tạo máy, đặc biệt là các máy CNC (Computer Numerical Control) và robot công nghiệp, encoder là thành phần không thể thiếu.
Có thể bạn quan tâm: Biến Thái Côn Trùng Là Gì? Phân Loại & Các Giai Đoạn Phát Triển Chi Tiết
Máy CNC: Encoder được sử dụng để điều khiển chính xác chuyển động của trục chính, bàn máy, và các trục công cụ. Chúng đảm bảo các hành trình cắt, phay, khoan diễn ra với độ chính xác cao, tạo ra các chi tiết có dung sai khắt khe.
Robot: Cánh tay robot sử dụng encoder trên các khớp nối để xác định và duy trì vị trí chính xác của từng bộ phận trong không gian làm việc. Điều này cho phép robot thực hiện các nhiệm vụ lắp ráp, hàn, sơn, hoặc di chuyển vật thể một cách tự động và hiệu quả.
Ứng dụng trong hệ thống thang máy
Hệ thống thang máy hiện đại dựa vào encoder để hoạt động an toàn và hiệu quả.
- Cảm biến vị trí và tốc độ: Encoder được lắp đặt để theo dõi vị trí chính xác của cabin thang máy trong giếng thang và kiểm soát tốc độ di chuyển. Điều này cho phép thang máy dừng lại chính xác tại các tầng yêu cầu, đảm bảo sự thoải mái và an toàn cho người sử dụng. Chúng cũng giúp tối ưu hóa hiệu suất năng lượng bằng cách điều chỉnh tốc độ phù hợp.
Ứng dụng trong ngành công nghiệp ô tô
Ngành công nghiệp ô tô cũng tận dụng encoder trong nhiều hệ thống khác nhau.
- Kiểm soát tốc độ và vị trí: Encoder có thể được sử dụng trong hệ thống kiểm soát hành trình (cruise control) để theo dõi tốc độ của xe. Trong các hệ thống lái trợ lực điện tử, encoder giúp xác định góc quay của vô lăng để điều chỉnh lực hỗ trợ phù hợp. Chúng cũng có thể được dùng để xác định vị trí chính xác của các bộ phận như cửa sổ, ghế ngồi chỉnh điện.
Ứng dụng trong các thiết bị đo lường và tự động hóa khác
Ngoài các lĩnh vực trên, encoder còn được ứng dụng rộng rãi trong nhiều thiết bị và hệ thống khác:
- Máy đóng gói và băng tải: Giúp kiểm soát tốc độ di chuyển của sản phẩm trên băng tải, đảm bảo hoạt động chính xác của các bộ phận đóng gói, dán nhãn.
- Thiết bị y tế: Trong các máy chụp X-quang, máy MRI, hoặc các thiết bị phẫu thuật robot, encoder đảm bảo sự di chuyển chính xác và an toàn của các bộ phận quan trọng.
- Màn hình điều khiển cảm ứng: Một số công nghệ màn hình cảm ứng có thể sử dụng nguyên lý tương tự encoder để xác định vị trí chạm của người dùng với độ chính xác cao.
- Máy in và máy scan: Đảm bảo đầu in hoặc đầu scan di chuyển đúng vị trí trên bề mặt giấy.
- Hệ thống định vị: Trong các ứng dụng yêu cầu đo đạc khoảng cách và vị trí chính xác.
Lựa chọn Encoder phù hợp cho từng ứng dụng
Việc lựa chọn encoder phù hợp đóng vai trò quan trọng để đảm bảo hiệu suất, độ chính xác và tuổi thọ của hệ thống. Có nhiều yếu tố cần cân nhắc kỹ lưỡng để đưa ra quyết định đúng đắn.
Yếu tố cần quan tâm khi chọn Encoder
Khi đứng trước nhu cầu lựa chọn một bộ encoder, người dùng cần xem xét các thông số kỹ thuật và yêu cầu hoạt động của ứng dụng cụ thể.
Có thể bạn quan tâm: Biến Phí Cấp Bậc Là Gì? Đặc Điểm, Phân Loại Và Ví Dụ Chi Tiết
Độ phân giải (Resolution): Đây là khả năng phân biệt các bước chuyển động nhỏ nhất. Đối với encoder quay, độ phân giải được đo bằng số xung trên mỗi vòng quay (PPR – Pulses Per Revolution), còn với encoder tuyến tính là số xung trên mỗi đơn vị chiều dài (ví dụ: micromet). Độ phân giải càng cao, khả năng đo lường càng chi tiết.
Độ chính xác và độ lặp lại (Accuracy & Repeatability): Độ chính xác là mức độ gần nhất của giá trị đo được so với giá trị thực tế. Độ lặp lại là khả năng encoder cung cấp cùng một giá trị đo lường cho cùng một vị trí, ngay cả khi di chuyển theo các hướng khác nhau hoặc sau nhiều lần hoạt động.
Loại tín hiệu đầu ra (Output Signal Type): Các loại tín hiệu phổ biến bao gồm TTL (Transistor-Transistor Logic), RS422 (cho khoảng cách xa và nhiễu tốt), SSI (Synchronous Serial Interface – cho encoder tuyệt đối), Parallel. Lựa chọn loại tín hiệu phụ thuộc vào bộ điều khiển và yêu cầu về khoảng cách truyền tín hiệu.
Môi trường hoạt động (Operating Environment): Encoder cần hoạt động trong các điều kiện môi trường khắc nghiệt như nhiệt độ cao/thấp, bụi bẩn, dầu mỡ, rung động. Cần xem xét các tiêu chuẩn bảo vệ như IP rating (Ingress Protection) để đảm bảo encoder chịu được môi trường làm việc.
Kiểu dáng trục và kích thước lắp đặt (Shaft Type & Mounting Dimensions): Chọn encoder có kiểu dáng trục phù hợp (trục đặc, trục rỗng, trục có ren…) và kích thước lắp đặt tương thích với thiết bị.
Yêu cầu về bảo vệ (IP Rating): IP rating cho biết mức độ bảo vệ của vỏ thiết bị chống lại sự xâm nhập của bụi và nước. Ví dụ, IP65 có nghĩa là thiết bị được bảo vệ chống bụi hoàn toàn và chống lại tia nước từ mọi hướng.
Phân biệt Encoder tương đối và Encoder tuyệt đối: Khi nào nên dùng loại nào?
Việc lựa chọn giữa encoder tương đối và tuyệt đối phụ thuộc vào yêu cầu cụ thể của ứng dụng, đặc biệt là vấn đề về nguồn điện và nhu cầu xác định vị trí tức thời.
| Tiêu Chí | Encoder Tương Đối (Incremental) | Encoder Tuyệt Đối (Absolute) |
|---|---|---|
| Nguyên lý | Phát ra xung đếm được khi có chuyển động. | Cung cấp mã vị trí duy nhất cho mỗi trạng thái. |
| Thông tin đầu ra | Chỉ báo cáo sự thay đổi vị trí (số xung). | Báo cáo vị trí tuyệt đối, không phụ thuộc vào điểm tham chiếu. |
| Khả năng mất điện | Mất thông tin vị trí khi mất điện, cần reset hoặc tìm lại điểm tham chiếu. | Giữ nguyên thông tin vị trí ngay cả khi mất điện, không cần reset. |
| Độ phức tạp hệ thống | Đơn giản hơn, cần thêm bộ đếm. | Phức tạp hơn một chút về cơ chế mã hóa, nhưng đơn giản hóa logic điều khiển. |
| Chi phí | Thường có chi phí thấp hơn. | Thường có chi phí cao hơn. |
| Ứng dụng tiêu biểu | Động cơ servo, băng tải, máy in, các ứng dụng không yêu cầu giữ vị trí khi mất điện. | Robot, máy CNC, thang máy, hệ thống tự động hóa đòi hỏi độ tin cậy cao. |
Khi nào nên dùng Encoder Tương đối?
Encoder tương đối là lựa chọn tốt khi chi phí là yếu tố quan trọng và ứng dụng không yêu cầu duy trì vị trí chính xác khi nguồn điện bị ngắt. Ví dụ, trong các hệ thống điều khiển tốc độ đơn giản hoặc khi điểm tham chiếu ban đầu có thể dễ dàng thiết lập lại.
Khi nào nên dùng Encoder Tuyệt Đối?
Encoder tuyệt đối là sự lựa chọn tối ưu cho các ứng dụng mà việc mất thông tin vị trí khi mất điện sẽ gây ra hậu quả nghiêm trọng, hoặc khi cần xác định vị trí tức thời mà không cần quy trình khởi tạo phức tạp. Các hệ thống an toàn, tự động hóa quy trình phức tạp, hoặc các thiết bị hoạt động trong môi trường không ổn định về nguồn điện sẽ hưởng lợi nhiều từ encoder tuyệt đối.
Tổng quan về các thương hiệu Encoder phổ biến (Tham khảo)
Trên thị trường có nhiều nhà sản xuất encoder uy tín với các dòng sản phẩm đa dạng, đáp ứng nhu cầu từ cơ bản đến chuyên dụng. Một số thương hiệu phổ biến có thể kể đến như:
- Sick AG: Là một trong những nhà sản xuất hàng đầu thế giới về cảm biến công nghiệp, bao gồm các giải pháp encoder chất lượng cao.
- Balluff GmbH: Cung cấp danh mục sản phẩm phong phú về cảm biến và hệ thống nhận dạng, trong đó có các loại encoder hiệu suất cao.
- Keyence Corporation: Nổi tiếng với các giải pháp tự động hóa tiên tiến, Keyence cũng có các dòng encoder quang học và từ tính độ chính xác cao.
- Hengstler GmbH: Một thương hiệu lâu đời với chuyên môn sâu về bộ đếm, bộ mã hóa và các giải pháp đo lường.
- Omron Corporation: Cung cấp các sản phẩm tự động hóa đa dạng, bao gồm các loại encoder phù hợp cho nhiều ứng dụng công nghiệp.
Việc lựa chọn thương hiệu cụ thể thường phụ thuộc vào các yếu tố như yêu cầu kỹ thuật, ngân sách, hỗ trợ kỹ thuật và sự sẵn có của sản phẩm tại thị trường địa phương.
Vai trò của cáp kết nối và phụ kiện cho Encoder
Cáp kết nối và các phụ kiện đi kèm đóng vai trò quan trọng không kém gì bản thân bộ encoder trong việc đảm bảo hệ thống hoạt động ổn định và chính xác.
Cáp kết nối: Chọn đúng loại cáp kết nối (ví dụ: cáp bọc chống nhiễu, cáp chịu dầu, cáp chịu nhiệt) là cần thiết để truyền tín hiệu một cách tin cậy, đặc biệt trong môi trường công nghiệp có nhiều yếu tố gây nhiễu. Chất lượng cáp và đầu nối sẽ ảnh hưởng trực tiếp đến độ bền và tính toàn vẹn của tín hiệu.
Đầu nối (Connectors): Các loại đầu nối phổ biến như M8, M12, hoặc các đầu nối công nghiệp chuyên dụng cần được lựa chọn sao cho phù hợp với yêu cầu về độ kín, khả năng chống rung và dễ dàng tháo lắp.
Phụ kiện lắp đặt: Bao gồm các loại khớp nối trục, mặt bích, giá đỡ, giúp lắp đặt encoder một cách chắc chắn và chính xác vào thiết bị. Việc lựa chọn phụ kiện phù hợp sẽ giảm thiểu rung động truyền đến encoder, kéo dài tuổi thọ và đảm bảo độ chính xác đo lường.
Đầu tư vào cáp kết nối và phụ kiện chất lượng cao sẽ giúp tối ưu hóa hiệu suất của encoder, giảm thiểu rủi ro sự cố và chi phí bảo trì về lâu dài.
