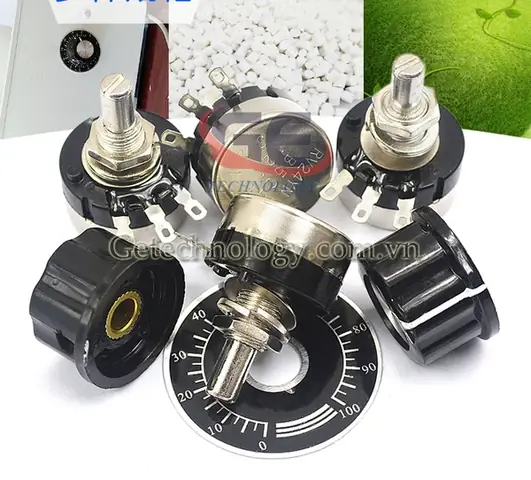

Biến trở 100K là một linh kiện điện tử quan trọng, cho phép điều chỉnh giá trị điện trở trong một dải nhất định, với mức điện trở tối đa là 100 kilo Ohm (100KΩ). Vai trò chính của nó là kiểm soát dòng điện hoặc điện áp trong mạch, từ đó điều chỉnh các thông số như âm lượng, độ sáng hoặc tốc độ hoạt động của thiết bị. Hiểu rõ về biến trở 100K sẽ giúp bạn ứng dụng hiệu quả nó trong nhiều lĩnh vực kỹ thuật và đời sống.
Bài viết này sẽ đi sâu vào định nghĩa, nguyên lý hoạt động, các loại biến trở 100K phổ biến, cấu tạo chi tiết, cách đo đạc chính xác và những ứng dụng thực tế của linh kiện này. Chúng ta cũng sẽ khám phá sự khác biệt giữa biến trở với các linh kiện tương tự và những lưu ý quan trọng khi lựa chọn cũng như sử dụng.
Biến trở 100K là gì và nguyên lý hoạt động cơ bản?
Biến trở 100K là một loại điện trở có khả năng thay đổi giá trị một cách thủ công hoặc tự động, với giá trị điện trở tối đa có thể đạt tới 100.000 Ohm (100 kilo Ohm). Nó đóng vai trò là một “công tắc” điều chỉnh linh hoạt, cho phép người dùng hoặc hệ thống kiểm soát mức độ dẫn điện trong một mạch điện tử.
Nguyên lý hoạt động cơ bản của biến trở dựa trên việc di chuyển một điểm tiếp xúc (gọi là con chạy hoặc cần gạt) dọc theo một dải vật liệu có khả năng dẫn điện được gọi là bộ phận điện trở. Khi con chạy di chuyển, nó thay đổi chiều dài của phần vật liệu mà dòng điện phải đi qua, từ đó làm thay đổi giá trị điện trở tương ứng. “100K” trong tên gọi “biến trở 100K” chỉ đơn giản là giá trị điện trở tối đa mà biến trở này có thể đạt được khi con chạy ở một trong hai đầu của dải điện trở.
Các loại biến trở 100K phổ biến hiện nay
Biến trở 100K có thể được phân loại dựa trên nhiều tiêu chí khác nhau, chủ yếu xoay quanh cấu tạo và chức năng.
Có thể bạn quan tâm: Máy Biến Thế Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế
Dựa trên cấu tạo, có hai loại chính là biến trở con chạy và biến trở chiết áp. Biến trở con chạy thường có một thanh trượt hoặc bánh xe để di chuyển con chạy dọc theo một điện trở dây quấn hoặc carbon. Biến trở chiết áp, thường được gọi chung với biến trở, có cơ chế tương tự nhưng thường có kích thước nhỏ gọn hơn và được thiết kế để điều chỉnh bằng tua vít.
Theo chức năng, chúng ta có biến trở thông dụng, là loại thường gặp trong các thiết bị âm thanh hoặc điều chỉnh độ sáng, và biến trở vi chỉnh (trimmer). Biến trở vi chỉnh có kích thước rất nhỏ, thường được gắn trên bo mạch và điều chỉnh bằng tua vít, dùng để tinh chỉnh các thông số mạch trong quá trình sản xuất hoặc bảo trì, đòi hỏi độ chính xác cao.
Các ký hiệu phổ biến cho biến trở 100K trên sơ đồ mạch điện thường là “104”. Con số này được quy ước: hai chữ số đầu (10) là các chữ số có nghĩa của giá trị, và chữ số cuối (4) là số lượng số không theo sau. Như vậy, “104” tương đương với 10 x 10^4 Ohm, tức là 100.000 Ohm hay 100KΩ.
Cấu tạo chi tiết của một biến trở 100K
Một biến trở 100K về cơ bản bao gồm các bộ phận chính sau: vỏ, trục xoay hoặc thanh trượt, bộ phận điện trở (dây quấn hoặc carbon) và con chạy.
Vỏ của biến trở có vai trò bảo vệ các linh kiện bên trong và là bộ phận cố định. Trục xoay hoặc thanh trượt là phần mà người dùng tương tác để điều chỉnh, thường được kết nối với con chạy. Bộ phận điện trở là nơi tạo ra sự thay đổi điện trở, có thể được làm từ dây kim loại quấn quanh lõi cách điện hoặc một lớp màng carbon. Con chạy là một tiếp điểm trượt được gắn với trục xoay/thanh trượt, có nhiệm vụ tiếp xúc và di chuyển trên bộ phận điện trở, tạo ra sự thay đổi điện trở.
Vai trò của từng bộ phận rất rõ ràng: trục xoay/thanh trượt cho phép người dùng tác động cơ học, con chạy dịch chuyển trên điện trở để thay đổi điểm lấy tín hiệu, và bộ phận điện trở quyết định dải giá trị điện trở có thể điều chỉnh.
Có thể bạn quan tâm: Biến Thái Côn Trùng Là Gì? Phân Loại & Các Giai Đoạn Phát Triển Chi Tiết
Cách xác định và đo đạc giá trị biến trở 100K
Việc xác định và đo đạc giá trị biến trở 100K có thể thực hiện dễ dàng bằng một chiếc đồng hồ vạn năng (multimeter).
Các bước thực hiện đo đạc bao gồm:
1. Đo tổng trở: Đặt đồng hồ vạn năng ở chế độ đo điện trở (Ohm). Chạm hai que đo vào hai đầu cố định của bộ phận điện trở (thường là hai chân ngoài cùng). Giá trị hiển thị sẽ là tổng điện trở tối đa của biến trở, trong trường hợp này nên xấp xỉ 100KΩ.
2. Đo từng phần: Di chuyển một que đo đến chân con chạy và que đo còn lại đặt vào một trong hai chân cố định. Xoay trục hoặc trượt con chạy, bạn sẽ thấy giá trị điện trở thay đổi. Khi con chạy di chuyển về một đầu, giá trị điện trở sẽ tăng dần lên đến mức tối đa, và ngược lại, khi di chuyển về đầu kia, giá trị sẽ giảm dần về 0 hoặc gần 0.
Những lưu ý quan trọng khi đo biến trở để đảm bảo kết quả chính xác bao gồm: đảm bảo biến trở không được kết nối với bất kỳ nguồn điện nào trong mạch khi đo, làm sạch các chân kết nối nếu chúng bị bẩn hoặc oxy hóa, và đảm bảo que đo của đồng hồ tiếp xúc tốt với các chân của biến trở.
Ứng dụng thực tế của biến trở 100K trong đời sống và kỹ thuật
Biến trở 100K, với khả năng điều chỉnh điện trở linh hoạt, có mặt trong rất nhiều ứng dụng thiết thực.
Có thể bạn quan tâm: Biến Phí Cấp Bậc Là Gì? Đặc Điểm, Phân Loại Và Ví Dụ Chi Tiết
Một trong những ứng dụng phổ biến nhất là điều chỉnh âm lượng trên các thiết bị âm thanh như amply, loa, hoặc các bộ khuếch đại. Bằng cách thay đổi điện trở, nó điều khiển lượng tín hiệu âm thanh đi vào tầng khuếch đại, từ đó thay đổi âm lượng phát ra.
Ngoài ra, biến trở 100K còn được dùng trong mạch điều chỉnh độ sáng đèn (dimmer), cho phép người dùng tùy chỉnh mức độ chiếu sáng của bóng đèn từ mờ đến sáng nhất.
Trong các dự án điện tử, đặc biệt là với các nền tảng như Arduino hoặc các thiết bị tự động hóa, biến trở 100K được sử dụng làm cảm biến đầu vào để điều khiển các chức năng. Ví dụ, nó có thể được dùng để điều chỉnh tốc độ động cơ, độ nhạy của cảm biến, hoặc các tham số hoạt động khác của hệ thống.
Các ứng dụng khác bao gồm trong các thiết bị điện tử tiêu dùng như bộ điều chỉnh của lò vi sóng, quạt gió, hoặc các thiết bị công nghiệp dùng để kiểm soát các quy trình sản xuất.
Phân biệt biến trở, chiết áp và điện trở thông thường
Để hiểu rõ hơn về biến trở 100K, việc phân biệt nó với các linh kiện tương tự là cần thiết.
Biến trở và chiết áp (potentiometer) về bản chất có cùng nguyên lý hoạt động và thường được sử dụng thay thế cho nhau. Cả hai đều có ba chân, trong đó hai chân nối với hai đầu của bộ phận điện trở và một chân nối với con chạy. Tuy nhiên, chiết áp thường được thiết kế để điều chỉnh bằng tay và có thể dùng như một điện trở có thể thay đổi hoặc một biến trở hai đầu. Biến trở, trong ngữ cảnh rộng hơn, bao gồm cả chiết áp và các loại khác được dùng để thay đổi điện trở.
Có thể bạn quan tâm: Biến Ngoại Sinh Là Gì? Định Nghĩa, Đặc Điểm Và Phân Biệt Với Biến Nội Sinh
Điểm khác biệt cơ bản nhất giữa biến trở và điện trở thông thường là tính năng điều chỉnh. Điện trở thông thường có giá trị điện trở cố định, không thay đổi trong quá trình hoạt động, trong khi biến trở cho phép thay đổi giá trị điện trở một cách liên tục hoặc theo từng bước.
Biến trở 100K có những loại đường cong đặc tính nào?
Biến trở 100K, giống như nhiều loại biến trở khác, tồn tại dưới hai loại đường cong đặc tính chính: tuyến tính (linear) và logarit (log).
Biến trở tuyến tính có nghĩa là giá trị điện trở thay đổi đều đặn theo quãng đường di chuyển của con chạy. Tức là, nếu bạn di chuyển con chạy đi một nửa quãng đường, điện trở sẽ thay đổi bằng một nửa tổng điện trở. Loại này phù hợp cho các ứng dụng yêu cầu sự thay đổi điện trở tỷ lệ thuận với chuyển động cơ học, ví dụ như điều chỉnh vị trí hoặc đo khoảng cách.
Biến trở logarit, hay còn gọi là biến trở âm thanh, có đường cong đặc tính thay đổi điện trở theo hàm logarit. Điều này có nghĩa là ở những đoạn đầu của hành trình, điện trở thay đổi nhanh, còn ở những đoạn sau, sự thay đổi diễn ra chậm hơn. Loại này rất phù hợp cho việc điều chỉnh âm lượng trên các thiết bị âm thanh, vì tai người cảm nhận âm lượng theo thang logarit, giúp việc điều chỉnh trở nên tự nhiên và dễ chịu hơn.
Lưu ý khi chọn mua và sử dụng biến trở 100K
Khi chọn mua biến trở 100K, điều quan trọng là phải xem xét các tiêu chí kỹ thuật phù hợp với yêu cầu của mạch điện. Điện áp hoạt động tối đa, công suất tiêu thụ cho phép, loại trục xoay (chiết áp hay cần gạt), và loại đường cong đặc tính (tuyến tính hay logarit) là những yếu tố cần được cân nhắc.
Các lỗi thường gặp khi sử dụng biến trở bao gồm: sử dụng biến trở có công suất không đủ lớn, dẫn đến cháy nổ; kết nối sai chân làm mạch hoạt động không đúng hoặc hỏng hóc; hoặc sử dụng loại biến trở không phù hợp với yêu cầu của ứng dụng (ví dụ: dùng biến trở tuyến tính cho điều chỉnh âm lượng). Để khắc phục, cần đọc kỹ thông số kỹ thuật của biến trở và so sánh với yêu cầu của mạch, đồng thời tuân thủ đúng sơ đồ đấu nối.
Biến trở 100K và sự khác biệt so với các giá trị khác (5K, 10K, 50K)
Ý nghĩa của các giá trị điện trở khác nhau trên biến trở (như 5K, 10K, 50K, 100K) thể hiện dải điện trở tối đa mà linh kiện đó có thể điều chỉnh. Mỗi giá trị này sẽ tác động đến mạch điện theo cách riêng.
Biến trở 5K có dải điều chỉnh điện trở từ 0 đến 5000 Ohm, 10K là từ 0 đến 10000 Ohm, 50K là từ 0 đến 50000 Ohm, và 100K là từ 0 đến 100000 Ohm.
Khi nào cần dùng biến trở 100K thay vì các giá trị nhỏ hơn? Biến trở 100K thường được sử dụng khi mạch yêu cầu một dải điều chỉnh điện trở rộng hoặc khi cần giới hạn dòng điện/điện áp ở mức rất nhỏ hoặc rất lớn. Ví dụ, trong các mạch khuếch đại âm thanh, biến trở 100K có thể mang lại khả năng điều chỉnh âm lượng chi tiết hơn ở các mức âm lượng nhỏ, trong khi các giá trị nhỏ hơn như 10K hoặc 50K có thể phù hợp hơn cho các ứng dụng điều chỉnh tín hiệu trong phạm vi hẹp hơn hoặc khi cần dòng điện lớn hơn đi qua biến trở. Sự lựa chọn phụ thuộc vào đặc tính của mạch và yêu cầu cụ thể của ứng dụng.
