Biến tần trung thế là một thiết bị điện tử công suất quan trọng, đóng vai trò chủ đạo trong việc điều chỉnh tốc độ và tối ưu hóa hoạt động của các động cơ điện xoay chiều trong dải điện áp trung bình, thường từ 1kV đến 36kV hoặc cao hơn. Thiết bị này mang lại hiệu quả vượt trội về tiết kiệm năng lượng, tăng tuổi thọ thiết bị và cải thiện hiệu suất sản xuất trong nhiều ngành công nghiệp.
Bài viết này sẽ đi sâu vào khái niệm, cấu tạo chi tiết, nguyên lý hoạt động mạch lạc, các loại biến tần trung thế phổ biến cùng tiêu chí lựa chọn tối ưu. Đồng thời, chúng ta sẽ khám phá những ứng dụng thực tế đa dạng và những lợi ích không thể bỏ qua khi tích hợp biến tần trung thế vào hệ thống sản xuất của bạn.
Biến tần trung thế là gì và vai trò của nó trong công nghiệp
Biến tần trung thế là thiết bị điện tử công suất tiên tiến, có khả năng điều chỉnh tần số và điện áp đầu ra để kiểm soát tốc độ quay của động cơ điện xoay chiều, hoạt động trong dải điện áp trung bình (thường từ 1kV đến 36kV hoặc cao hơn). Chức năng cốt lõi của biến tần trung thế là biến đổi nguồn điện lưới AC có tần số và điện áp cố định thành nguồn điện AC có tần số và điện áp có thể thay đổi theo yêu cầu, từ đó điều chỉnh tốc độ động cơ một cách linh hoạt.
Vai trò của biến tần trung thế trong công nghiệp là vô cùng quan trọng, không chỉ giúp tối ưu hóa hiệu suất hoạt động của máy móc mà còn mang lại lợi ích thiết thực về tiết kiệm năng lượng. Bằng cách điều chỉnh tốc độ động cơ phù hợp với tải thực tế, biến tần trung thế giúp giảm đáng kể lượng điện năng tiêu thụ, đồng thời hạn chế dòng khởi động lớn, bảo vệ động cơ và hệ thống truyền động, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
Tìm hiểu cấu tạo chi tiết của một biến tần trung thế
Một biến tần trung thế được cấu thành từ nhiều bộ phận phức tạp, mỗi bộ phận đảm nhận một chức năng riêng biệt để tạo nên một hệ thống hoạt động đồng bộ. Các thành phần chính bao gồm tủ điều khiển, tủ biến áp, tủ Power Cell (hoặc Module công suất) và hệ thống làm mát, tất cả được tích hợp chặt chẽ để đảm bảo hiệu suất và độ tin cậy.
Tủ điều khiển
Tủ điều khiển là bộ não của biến tần trung thế, chịu trách nhiệm xử lý tất cả các tín hiệu từ bên ngoài, thực hiện các phép tính toán phức tạp và đưa ra các lệnh điều khiển chính xác đến các bộ phận khác. Tủ điều khiển bao gồm các mạch điện tử, bộ vi xử lý, bộ nhớ và các giao diện truyền thông, cho phép người dùng giám sát, cài đặt và điều khiển hoạt động của biến tần thông qua giao diện thân thiện hoặc kết nối với hệ thống tự động hóa.
Tủ biến áp
Có thể bạn quan tâm: Biến Tần Thang Máy Là Gì? Chức Năng, Cấu Tạo & Lợi Ích Sử Dụng
Tủ biến áp trong biến tần trung thế có vai trò cốt lõi trong việc điều chỉnh mức điện áp đầu vào hoặc đầu ra, hoặc đơn giản là cung cấp sự cách ly cần thiết giữa các phần của hệ thống. Tùy thuộc vào thiết kế và yêu cầu ứng dụng cụ thể, tủ biến áp có thể là loại nâng áp, hạ áp hoặc biến áp cách ly, đảm bảo điện áp hoạt động phù hợp cho các module công suất bên trong biến tần và an toàn cho hệ thống.

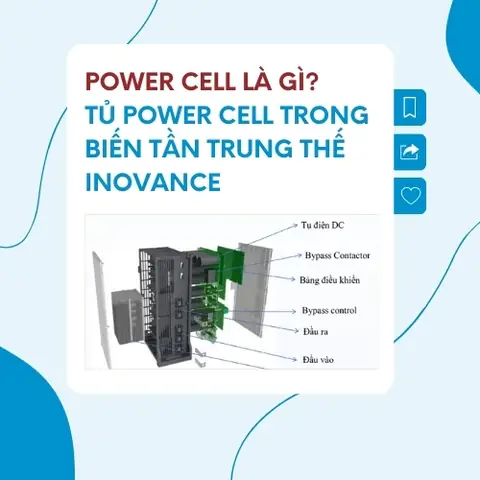

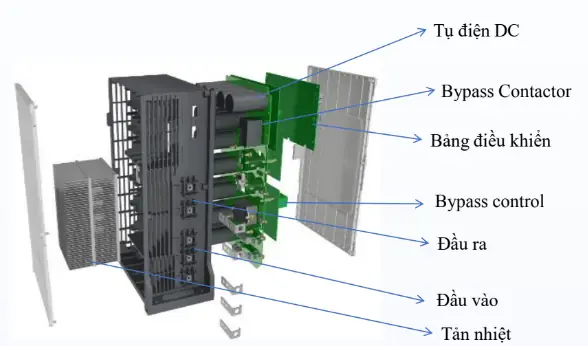

Tủ Power Cell (hoặc Module công suất)
Tủ Power Cell, hay còn gọi là Module công suất, là trái tim của biến tần trung thế, nơi diễn ra quá trình chuyển đổi năng lượng chính. Bộ phận này chứa các linh kiện bán dẫn công suất tiên tiến như IGBT (Insulated Gate Bipolar Transistor) hoặc các loại transistor khác, chịu trách nhiệm biến đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC), sau đó lại biến đổi thành điện áp xoay chiều (AC) với tần số và biên độ mong muốn để điều khiển động cơ.
Hệ thống làm mát
Hệ thống làm mát đóng vai trò cực kỳ quan trọng trong việc đảm bảo biến tần trung thế hoạt động ổn định và bền bỉ. Các linh kiện bán dẫn công suất trong tủ Power Cell sinh ra một lượng nhiệt đáng kể trong quá trình hoạt động. Hệ thống làm mát hiệu quả, thường sử dụng quạt công nghiệp hoặc hệ thống tản nhiệt bằng chất lỏng, giúp giải nhiệt, duy trì nhiệt độ hoạt động tối ưu cho các linh kiện, ngăn ngừa quá nhiệt và hư hỏng, từ đó kéo dài tuổi thọ của thiết bị.
Giải mã nguyên lý hoạt động của biến tần trung thế
Nguyên lý hoạt động của biến tần trung thế dựa trên một quy trình chuyển đổi năng lượng tuần tự, bao gồm các bước chỉnh lưu, lọc, biến đổi và điều khiển đầu ra. Toàn bộ quá trình này được điều phối bởi tủ điều khiển để đạt được mục tiêu điều chỉnh tốc độ động cơ theo yêu cầu.
Chỉnh lưu (Rectifier)
Bước đầu tiên trong nguyên lý hoạt động là quá trình chỉnh lưu, tại đây điện áp xoay chiều (AC) từ nguồn lưới điện được đưa vào và chuyển đổi thành điện áp một chiều (DC) thông qua các diode hoặc thyristor công suất. Mạch chỉnh lưu có thể là loại cầu hoặc loại nửa cầu, tùy thuộc vào thiết kế, nhằm tạo ra một nguồn điện DC ổn định để cung cấp cho các bộ phận tiếp theo.
Có thể bạn quan tâm: Biến Tĩnh Là Gì? Định Nghĩa, Đặc Điểm Và Ứng Dụng Trong Lập Trình
Khả năng điều khiển momen xoắn
Một trong những khả năng quan trọng của biến tần trung thế là duy trì momen xoắn ổn định cho động cơ ngay cả khi tốc độ quay thay đổi. Điều này đạt được thông qua các thuật toán điều khiển tiên tiến, thường là điều khiển vector (Vector Control) hoặc điều khiển V/f. Các thuật toán này liên tục theo dõi và điều chỉnh điện áp, tần số, cũng như dòng điện đầu ra để đảm bảo động cơ có đủ sức mạnh cần thiết để vận hành tải, đặc biệt là trong các ứng dụng yêu cầu mô men khởi động cao hoặc hoạt động ở tốc độ thấp.
Biến đổi (Inverter)
Sau khi điện áp DC được tạo ra, bộ biến đổi (Inverter) sẽ thực hiện nhiệm vụ chuyển đổi ngược lại. Sử dụng các linh kiện bán dẫn công suất có khả năng đóng ngắt nhanh như IGBT, bộ biến đổi tạo ra các xung điện áp với độ rộng và tần số thay đổi. Bằng cách điều chỉnh độ rộng xung (Pulse Width Modulation – PWM) và tần số, bộ biến đổi có thể tạo ra điện áp xoay chiều AC với các mức điện áp và tần số mong muốn, cho phép kiểm soát tốc độ động cơ.
Bộ lọc và điều khiển đầu ra
Sau giai đoạn biến đổi, dòng điện đầu ra từ bộ biến đổi có thể chứa các thành phần sóng hài và nhiễu. Bộ lọc đầu ra, thường bao gồm cuộn cảm và tụ điện, có nhiệm vụ làm mịn dòng điện, loại bỏ các thành phần sóng hài không mong muốn, đảm bảo chất lượng điện áp và dòng điện cung cấp cho động cơ. Điều này không chỉ giúp động cơ hoạt động êm ái, hiệu quả mà còn giảm thiểu các tác động tiêu cực lên lưới điện. Tủ điều khiển liên tục giám sát và điều chỉnh các thông số đầu ra để đảm bảo động cơ hoạt động chính xác theo yêu cầu.
Các loại biến tần trung thế phổ biến và tiêu chí lựa chọn
Thị trường biến tần trung thế hiện nay đa dạng với nhiều loại sản phẩm từ các thương hiệu uy tín, mỗi loại có những ưu điểm và công nghệ riêng. Việc lựa chọn biến tần phù hợp đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhiều tiêu chí quan trọng.
Các thương hiệu lớn như ABB, Siemens, INVT, VEICHI, và Inovance đều cung cấp các dòng sản phẩm biến tần trung thế nổi bật, đáp ứng đa dạng nhu cầu công nghiệp. Các dòng sản phẩm này thường được phân loại theo công nghệ điều khiển, cấu trúc module, hoặc dải công suất.
Có thể bạn quan tâm: Biến Trở Than Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế
Để lựa chọn biến tần trung thế phù hợp, người dùng cần xem xét các tiêu chí sau:
- Khả năng đáp ứng điện áp: Đảm bảo biến tần hoạt động ổn định với mức điện áp lưới điện của hệ thống (ví dụ: 3.3kV, 6kV, 10kV…).
- Công suất yêu cầu: Lựa chọn biến tần có công suất phù hợp với công suất của động cơ cần điều khiển để đảm bảo hoạt động hiệu quả và an toàn.
- Môi trường hoạt động: Xem xét các yếu tố như nhiệt độ, độ ẩm, bụi bẩn, hoặc các điều kiện khắc nghiệt khác tại nơi lắp đặt để chọn loại biến tần có cấp bảo vệ (IP) và khả năng chịu đựng phù hợp.
- Tính năng điều khiển: Đánh giá các tính năng điều khiển chuyên sâu như điều khiển vector, khả năng khởi động mềm, phanh hãm, điều khiển momen xoắn, tích hợp PLC, và các giao thức truyền thông cần thiết cho hệ thống tự động hóa.
- Chi phí và hỗ trợ kỹ thuật: Cân nhắc ngân sách đầu tư ban đầu, chi phí vận hành, bảo trì, cũng như chất lượng dịch vụ hậu mãi và hỗ trợ kỹ thuật từ nhà cung cấp.
Ứng dụng thực tế của biến tần trung thế trong các ngành công nghiệp
Biến tần trung thế ngày càng khẳng định vai trò không thể thiếu trong nhiều ngành công nghiệp nhờ khả năng điều khiển chính xác và tiết kiệm năng lượng vượt trội. Các ứng dụng phổ biến trải rộng trên nhiều lĩnh vực sản xuất và vận hành.
Ngành sản xuất
Trong các nhà máy sản xuất, biến tần trung thế được ứng dụng rộng rãi để điều khiển tốc độ của các loại máy móc công nghiệp nặng như máy ép, máy cán, máy đùn, hệ thống băng chuyền sản xuất, robot công nghiệp. Việc điều chỉnh tốc độ linh hoạt giúp tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm thiểu lãng phí nguyên vật liệu.
Hệ thống cấp thoát nước
Các hệ thống bơm và quạt lớn trong ngành cấp thoát nước là một trong những ứng dụng điển hình của biến tần trung thế. Bằng cách điều chỉnh tốc độ của máy bơm nước hoặc quạt thông gió theo nhu cầu thực tế, biến tần giúp tiết kiệm đáng kể năng lượng tiêu thụ, giảm áp lực khởi động lên lưới điện và kéo dài tuổi thọ của thiết bị.
Ngành khai khoáng, xi măng, thép
Các ngành công nghiệp nặng như khai khoáng, sản xuất xi măng và luyện thép thường đòi hỏi các thiết bị hoạt động với công suất lớn và yêu cầu kiểm soát chính xác. Biến tần trung thế được sử dụng để điều khiển các máy nghiền, máy đập, quạt gió lò luyện, băng tải trong các ứng dụng này, giúp tối ưu hóa quy trình, tăng năng suất và đảm bảo an toàn vận hành.
Hệ thống quạt và bơm công nghiệp
Có thể bạn quan tâm: Encoder Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Chi Tiết
Ngoài các ứng dụng cụ thể, biến tần trung thế còn được sử dụng phổ biến cho các hệ thống quạt và bơm công nghiệp nói chung, bao gồm cả các ứng dụng HVAC (Heating, Ventilation, and Air Conditioning) quy mô lớn. Chúng giúp điều chỉnh lưu lượng không khí, áp suất nước một cách chính xác, đáp ứng nhu cầu thay đổi, từ đó mang lại hiệu quả vận hành cao và tiết kiệm năng lượng.
Những lợi ích vượt trội khi sử dụng biến tần trung thế
Việc ứng dụng biến tần trung thế mang lại hàng loạt lợi ích thiết thực, góp phần nâng cao hiệu quả hoạt động, giảm chi phí và bảo vệ thiết bị trong các ngành công nghiệp hiện đại.
Tiết kiệm năng lượng
Lợi ích nổi bật nhất của biến tần trung thế là khả năng tiết kiệm năng lượng vượt trội. Bằng cách điều chỉnh tốc độ động cơ theo tải thực tế, thiết bị này giúp giảm thiểu lượng điện năng tiêu thụ so với việc chạy động cơ ở tốc độ cố định. Điều này đặc biệt hiệu quả trong các ứng dụng có tải biến đổi, giúp giảm đáng kể hóa đơn tiền điện hàng tháng.
Tăng tuổi thọ động cơ
Biến tần trung thế giúp tăng tuổi thọ động cơ thông qua việc thực hiện khởi động mềm, giảm thiểu dòng điện và mô men xoắn khởi động đột ngột. Quá trình vận hành ổn định, không rung lắc, cùng với khả năng kiểm soát tốc độ chính xác cũng góp phần giảm hao mòn cơ học cho động cơ và các bộ phận truyền động, từ đó kéo dài tuổi thọ hoạt động của chúng.
Cải thiện chất lượng sản phẩm
Với khả năng điều khiển tốc độ và mô men xoắn chính xác, biến tần trung thế giúp loại bỏ sai số trong quá trình sản xuất. Sự ổn định trong vận hành máy móc dẫn đến kết quả sản xuất đồng đều, chất lượng sản phẩm được cải thiện và giảm thiểu tỷ lệ phế phẩm, mang lại hiệu quả kinh tế cao.
Giảm chi phí bảo trì
Nhờ giảm thiểu các tác động cơ học và điện học gây hại, biến tần trung thế giúp các thiết bị hoạt động bền bỉ hơn, ít gặp sự cố hư hỏng. Điều này trực tiếp dẫn đến việc giảm tần suất và chi phí bảo trì, sửa chữa, đồng thời giảm thiểu thời gian ngừng máy không mong muốn, đảm bảo tiến độ sản xuất.
Khả năng tích hợp và điều khiển thông minh
Biến tần trung thế hiện đại có khả năng tích hợp mạnh mẽ vào các hệ thống tự động hóa công nghiệp. Chúng có thể dễ dàng kết nối với các hệ thống quản lý giám sát và thu thập dữ liệu (SCADA), các bộ điều khiển logic lập trình (PLC) và các thiết bị tự động hóa khác, cho phép điều khiển tập trung, giám sát từ xa và thu thập dữ liệu vận hành chi tiết, hỗ trợ tối ưu hóa quy trình sản xuất.
Tối ưu hóa vận hành với điều khiển momen xoắn
Khả năng điều khiển momen xoắn là một tính năng quan trọng, đặc biệt hữu ích trong các ứng dụng đòi hỏi lực kéo hoặc lực đẩy ổn định ở các dải tốc độ khác nhau. Ví dụ, trong thang máy, điều khiển momen xoắn đảm bảo cabin di chuyển êm ái và dừng đỗ chính xác. Với cẩu trục, nó cho phép nâng hạ tải nặng một cách an toàn và kiểm soát. Tính năng này giúp tối ưu hóa hiệu suất và đảm bảo an toàn cho các hoạt động phức tạp.
Các lỗi thường gặp và cách khắc phục cơ bản
Mặc dù biến tần trung thế là thiết bị tin cậy, nhưng trong quá trình vận hành, một số lỗi có thể phát sinh. Một số lỗi phổ biến bao gồm quá dòng, quá áp, sụt áp, hoặc lỗi giao tiếp. Nguyên nhân có thể do điều kiện môi trường, lỗi kết nối, hoặc cài đặt sai.
Đối với lỗi quá dòng, kiểm tra lại tải động cơ và đảm bảo biến tần có công suất phù hợp. Lỗi quá áp hoặc sụt áp thường liên quan đến chất lượng nguồn điện lưới, cần kiểm tra ổn áp hoặc bộ điều chỉnh điện áp. Lỗi giao tiếp có thể do cáp tín hiệu hoặc cấu hình mạng không chính xác. Trong nhiều trường hợp, việc khởi động lại biến tần hoặc kiểm tra lại các cài đặt cơ bản có thể khắc phục được sự cố. Tuy nhiên, đối với các lỗi phức tạp, việc liên hệ với chuyên gia kỹ thuật hoặc nhà cung cấp là điều cần thiết để đảm bảo an toàn và sửa chữa triệt để.
