Biến Áp Xung Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Chi Tiết

Biến áp xung là một linh kiện quan trọng trong các mạch điện tử hiện đại, đóng vai trò thiết yếu trong việc điều chỉnh điện áp và dòng điện theo dạng xung. Khác biệt với biến áp thông thường, biến áp xung được thiết kế đặc biệt để hoạt động hiệu quả với tín hiệu tần số cao, mang lại những ưu điểm vượt trội về kích thước, hiệu suất và khả năng ứng dụng đa dạng. Bài viết này sẽ đi sâu vào tìm hiểu biến áp xung là gì, cấu tạo, nguyên lý hoạt động, các loại phổ biến cùng những ứng dụng thực tế của nó.

Trong phần nội dung chính, chúng ta sẽ khám phá định nghĩa và vai trò của biến áp xung trong mạch điện tử, phân tích chi tiết cấu tạo bao gồm lõi từ và cuộn dây. Tiếp theo, nguyên lý hoạt động dựa trên cảm ứng điện từ của biến áp xung sẽ được làm rõ, cùng với việc phân loại các loại biến áp xung phổ biến. Cuối cùng, chúng ta sẽ điểm qua những ứng dụng thực tế đa dạng của loại linh kiện này.

Để có cái nhìn toàn diện, phần bổ sung sẽ đi vào ưu nhược điểm, các tiêu chuẩn kỹ thuật quan trọng, sự phân biệt với bộ lọc xung và những lưu ý cần thiết khi lựa chọn, sử dụng biến áp xung.

Biến áp xung là gì và vai trò của nó trong mạch điện tử

Biến áp xung là một loại biến áp đặc biệt được thiết kế để xử lý các tín hiệu điện có dạng xung, thường hoạt động ở tần số cao. Mục đích sử dụng chính của biến áp xung là để biến đổi điện áp và dòng điện theo các xung tín hiệu, cho phép truyền tải năng lượng hiệu quả trong các mạch điện tử tốc độ cao.

Khác biệt cơ bản giữa biến áp xung và biến áp thông thường nằm ở khả năng đáp ứng tần số. Biến áp thông thường chủ yếu làm việc với dòng điện xoay chiều tần số thấp (50/60Hz) và có lõi từ được thiết kế để giảm thiểu tổn hao ở dải tần này. Ngược lại, biến áp xung được tối ưu hóa cho tần số hoạt động cao hơn nhiều, từ vài kHz đến hàng MHz, đòi hỏi cấu trúc lõi từ và kỹ thuật quấn dây khác biệt để giảm thiểu tổn hao do dòng Foucault và trễ từ hóa.

Vai trò cơ bản của biến áp xung trong mạch điện tử là biến đổi điện áp và dòng điện theo dạng xung, phục vụ cho nhiều mục đích như cách ly tín hiệu, thay đổi mức điện áp, tạo xung định thời, hoặc ghép nối trở kháng. Nó là thành phần không thể thiếu trong các bộ nguồn xung, bộ chuyển đổi DC-DC, mạch khuếch đại, mạch logic, và nhiều thiết bị điện tử hiện đại khác.

Có thể bạn quan tâm: Biến (variable) Là Gì? Khái Niệm, Phân Loại Và Ứng Dụng Trong Lập Trình

Cấu tạo chi tiết của biến áp xung

Cấu tạo của biến áp xung, mặc dù tương tự về nguyên lý cơ bản với biến áp thông thường, nhưng có những điểm khác biệt quan trọng để phù hợp với việc hoạt động ở tần số cao. Các thành phần chính bao gồm lõi từ và các cuộn dây sơ cấp, thứ cấp.

Lõi từ là bộ phận trung tâm, có nhiệm vụ dẫn từ trường và lưu trữ năng lượng. Vật liệu sử dụng cho lõi từ biến áp xung thường là các vật liệu có tổn hao thấp ở tần số cao, phổ biến nhất là ferrite và bột sắt (powdered iron). Lõi ferrite có khả năng dẫn từ tốt và tổn hao thấp ở dải tần số nhất định, thường được dùng cho các ứng dụng tần số rất cao. Lõi bột sắt, với các hạt sắt được cách điện với nhau, có ưu điểm là tổn hao nhỏ hơn ở dải tần rộng hơn và khả năng chịu dòng lớn hơn so với ferrite.

Cuộn dây sơ cấp và thứ cấp được quấn quanh lõi từ. Số vòng dây và cách quấn ảnh hưởng trực tiếp đến tỷ lệ biến đổi điện áp, độ tự cảm và hiệu suất của biến áp. Để giảm thiểu điện dung ký sinh và hiệu ứng bề mặt ở tần số cao, kỹ thuật quấn dây có thể bao gồm quấn xen kẽ các vòng dây sơ cấp và thứ cấp, hoặc sử dụng dây Litz (gồm nhiều sợi dây nhỏ cách điện với nhau) cho các cuộn dây có trở kháng thấp.

Các yếu tố thiết kế đặc biệt cho biến áp xung còn bao gồm việc kiểm soát chặt chẽ độ tự cảm rò rỉ và điện dung ký sinh. Độ tự cảm rò rỉ cao có thể gây sụt áp lớn và ảnh hưởng đến dạng xung, trong khi điện dung ký sinh lớn có thể gây ra dao động không mong muốn.

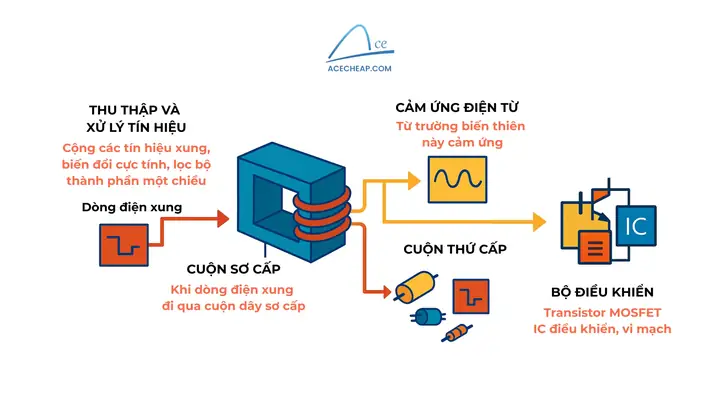

Nguyên lý hoạt động của biến áp xung

Nguyên lý hoạt động của biến áp xung dựa trên hiện tượng cảm ứng điện từ, tương tự như biến áp tần số thấp, nhưng được áp dụng cho các xung điện áp. Khi một xung điện áp được đưa vào cuộn sơ cấp, nó tạo ra một dòng điện biến đổi, sinh ra từ trường biến thiên trong lõi từ. Từ trường này, theo định luật cảm ứng Faraday, sẽ tạo ra một sức điện động cảm ứng (điện áp) ở cuộn thứ cấp.

Có thể bạn quan tâm: Biến Tần Trung Thế Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng Chi Tiết

Cơ chế biến đổi điện áp và dòng điện theo tần số xung diễn ra như sau: Tỷ lệ vòng dây giữa cuộn sơ cấp và thứ cấp quyết định tỷ lệ biến đổi điện áp. Tuy nhiên, với biến áp xung, thời gian tồn tại của xung (độ rộng xung) và tần số lặp lại của xung cũng đóng vai trò quan trọng. Lõi từ, dưới tác động của từ trường biến thiên, có khả năng lưu trữ và giải phóng năng lượng dưới dạng từ trường. Khi dòng điện xung đi qua cuộn sơ cấp, năng lượng được tích trữ trong từ trường của lõi. Khi xung kết thúc hoặc thay đổi chiều, năng lượng từ trường này được giải phóng và cảm ứng ra cuộn thứ cấp.

Sự khác biệt trong nguyên lý hoạt động so với biến áp tần số thấp nằm ở cách lõi từ xử lý các xung ngắn. Biến áp tần số thấp hoạt động liên tục với dạng sóng hình sin, từ trường biến thiên chậm. Biến áp xung phải xử lý các xung có biên độ thay đổi nhanh chóng, đòi hỏi lõi từ phải có khả năng “bật” và “tắt” từ trường một cách hiệu quả mà không bị bão hòa hoặc có tổn hao quá lớn. Điều này đòi hỏi vật liệu lõi từ có độ từ thẩm cao và tổn hao thấp ở tần số hoạt động.

Các loại biến áp xung phổ biến và đặc điểm

Biến áp xung có thể được phân loại dựa trên chức năng hoặc ứng dụng cụ thể trong các mạch điện tử. Một số loại phổ biến bao gồm:

• Biến áp xung cách ly (Isolation Transformer): Loại này được sử dụng để cách ly điện giữa hai phần của mạch, đảm bảo an toàn khi làm việc với điện áp cao hoặc khi cần loại bỏ nhiễu truyền qua đường dây. Đặc điểm riêng của nó là có tỷ lệ vòng dây có thể là 1:1 (cách ly hoàn toàn) hoặc biến đổi điện áp theo yêu cầu. Khả năng ứng dụng ban đầu của nó là trong các bộ nguồn, thiết bị y tế để đảm bảo an toàn.

• Biến áp xung xung (Pulse Transformer): Đây là loại biến áp chuyên dụng để truyền tải hoặc định hình các xung điện áp ngắn và có biên độ lớn, thường được sử dụng trong các mạch tạo xung mạnh. Đặc điểm của nó là có độ tự cảm rò rỉ thấp, điện dung ký sinh nhỏ và khả năng đáp ứng nhanh với sự thay đổi của xung. Khả năng ứng dụng ban đầu bao gồm các mạch tạo xung cho bộ khuếch đại công suất, mạch kích, hoặc các hệ thống truyền tín hiệu tốc độ cao.

• Biến áp xung chuyển mạch (Switching Transformer): Thường được dùng trong các bộ nguồn xung (SMPS), loại biến áp này có nhiệm vụ biến đổi điện áp từ nguồn AC hoặc DC sang các mức điện áp DC mong muốn sau khi được chỉnh lưu và lọc. Đặc điểm của nó là tỷ lệ vòng dây có thể rất khác nhau, hiệu suất cao và hoạt động ở tần số chuyển mạch cao. Khả năng ứng dụng ban đầu là tạo ra các bộ nguồn nhỏ gọn, hiệu suất cao cho hầu hết các thiết bị điện tử tiêu dùng.



  Có thể bạn quan tâm: Biến Tần Thang Máy Là Gì? Chức Năng, Cấu Tạo & Lợi Ích Sử Dụng

Mỗi loại biến áp xung đều có những đặc điểm riêng về cấu tạo, vật liệu và thông số kỹ thuật để phù hợp với yêu cầu cụ thể của ứng dụng.

Ứng dụng thực tế của biến áp xung

Biến áp xung có mặt ở hầu hết các thiết bị điện tử hiện đại nhờ khả năng xử lý tín hiệu xung hiệu quả và linh hoạt. Các lĩnh vực ứng dụng rất đa dạng, từ công nghiệp đến tiêu dùng.

Một số ví dụ cụ thể về vai trò của biến áp xung bao gồm:

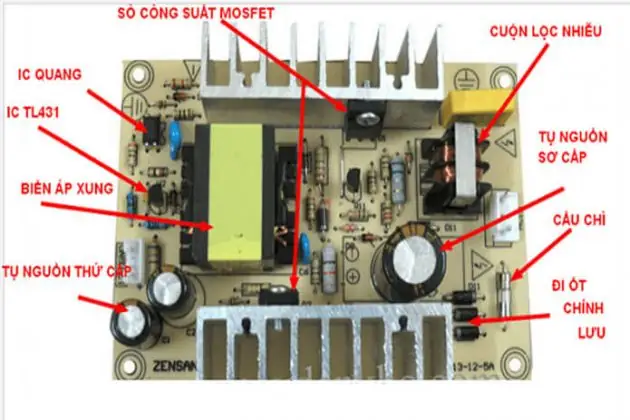

• Mạch nguồn xung (SMPS – Switched-Mode Power Supply): Đây là ứng dụng phổ biến nhất. Biến áp xung trong nguồn xung giúp biến đổi điện áp AC hoặc DC đầu vào thành các mức điện áp DC thấp hơn hoặc cao hơn, đồng thời cách ly người dùng khỏi nguồn điện lưới, tạo nên các bộ nguồn nhỏ gọn và hiệu suất cao cho máy tính, TV, adapter sạc, v.v.

• Bộ chuyển đổi DC-DC: Biến áp xung được sử dụng trong các bộ chuyển đổi DC-DC để tạo ra các mức điện áp DC khác nhau từ một nguồn DC ban đầu, ví dụ như trong các hệ thống năng lượng mặt trời, xe điện, hoặc các thiết bị di động.

• Mạch logic và truyền tín hiệu: Biến áp xung có thể được dùng để truyền tín hiệu logic tốc độ cao qua các đường truyền, đảm bảo tính toàn vẹn của tín hiệu và cách ly nhiễu. Chúng cũng được sử dụng trong các mạch tạo xung để kích hoạt các linh kiện bán dẫn công suất.



  Có thể bạn quan tâm: Biến Tĩnh Là Gì? Định Nghĩa, Đặc Điểm Và Ứng Dụng Trong Lập Trình

• Thiết bị viễn thông: Trong các trạm gốc, thiết bị mạng, hoặc các bộ truyền phát tín hiệu, biến áp xung đóng vai trò quan trọng trong việc điều chỉnh, cách ly và truyền tải tín hiệu với tần số cao.

• Thiết bị y tế: Biến áp xung được dùng để đảm bảo cách ly điện an toàn giữa bệnh nhân và thiết bị, ngăn ngừa nguy cơ sốc điện, đồng thời hỗ trợ hoạt động của các thiết bị chẩn đoán và điều trị.

Ưu điểm và nhược điểm khi sử dụng biến áp xung

Việc sử dụng biến áp xung mang lại nhiều lợi thế đáng kể so với biến áp truyền thống, nhưng cũng đi kèm với những hạn chế nhất định.

Những lợi thế vượt trội của biến áp xung bao gồm:

• Kích thước nhỏ gọn: Do hoạt động ở tần số cao, biến áp xung có thể sử dụng lõi từ nhỏ hơn và ít vòng dây hơn để đạt được cùng một công suất so với biến áp tần số thấp. Điều này giúp tiết kiệm không gian và trọng lượng, rất quan trọng cho các thiết bị di động hoặc tích hợp.
• Hiệu suất cao: Biến áp xung được thiết kế để giảm thiểu tổn hao năng lượng ở tần số hoạt động cao, dẫn đến hiệu suất chuyển đổi năng lượng cao hơn đáng kể so với biến áp truyền thống, đặc biệt là trong các bộ nguồn xung.
• Tần số hoạt động linh hoạt: Khả năng hoạt động ở dải tần số rộng cho phép ứng dụng trong nhiều loại mạch điện tử khác nhau, từ các bộ nguồn tần số thấp đến các mạch truyền tín hiệu tốc độ rất cao.

Tuy nhiên, biến áp xung cũng có những hạn chế cần lưu ý:

• Yêu cầu mạch điều khiển phức tạp: Biến áp xung thường là một phần của một hệ thống mạch lớn hơn, chẳng hạn như bộ nguồn xung, đòi hỏi các mạch điều khiển (như bộ tạo dao động, bộ điều chỉnh độ rộng xung) để hoạt động hiệu quả.
• Khả năng chịu quá tải hạn chế: Do thiết kế để tối ưu hóa cho tần số cao và kích thước nhỏ, biến áp xung có thể kém bền bỉ hơn khi hoạt động dưới điều kiện quá tải hoặc dòng điện đột biến lớn so với các loại biến áp công suất lớn.
• Tổn hao cao ở tần số rất thấp hoặc DC: Biến áp xung không hoạt động hiệu quả hoặc có thể bị hỏng nếu sử dụng với dòng điện một chiều (DC) hoặc tín hiệu tần số quá thấp.

Tiêu chuẩn kỹ thuật quan trọng của biến áp xung

Khi lựa chọn hoặc thiết kế biến áp xung, việc quan tâm đến các thông số kỹ thuật là vô cùng quan trọng để đảm bảo hiệu suất, độ tin cậy và sự phù hợp với ứng dụng.

Các thông số kỹ thuật cần quan tâm bao gồm:

• Tỷ lệ vòng dây (Turns Ratio): Xác định mối quan hệ giữa điện áp ở cuộn sơ cấp và thứ cấp.
• Độ tự cảm rò rỉ (Leakage Inductance): Lượng từ thông không được liên kết hoàn toàn giữa hai cuộn dây. Độ tự cảm rò rỉ thấp là yếu tố quan trọng để truyền xung hiệu quả và giảm sụt áp.
• Điện dung ký sinh (Stray Capacitance): Điện dung giữa các vòng dây, giữa các cuộn dây và lõi. Điện dung ký sinh cao có thể gây ra dao động và ảnh hưởng đến tốc độ đáp ứng của biến áp.
• Tần số hoạt động tối đa (Maximum Operating Frequency): Giới hạn tần số mà tại đó biến áp có thể hoạt động hiệu quả mà không bị suy giảm hiệu suất hoặc quá nhiệt.
• Công suất định mức (Rated Power): Công suất tối đa mà biến áp có thể xử lý liên tục.
• Điện áp cách ly (Isolation Voltage): Mức điện áp tối đa mà biến áp có thể chịu được giữa các cuộn dây hoặc giữa cuộn dây và vỏ, đảm bảo an toàn điện.

Ý nghĩa của các tiêu chuẩn này đối với hiệu suất và độ bền là rất rõ ràng. Tỷ lệ vòng dây chính xác đảm bảo điện áp đầu ra mong muốn. Độ tự cảm rò rỉ và điện dung ký sinh thấp giúp biến áp đáp ứng nhanh với các cạnh của xung, giảm méo dạng. Tần số hoạt động phù hợp giúp tối ưu hóa kích thước và hiệu suất. Công suất định mức và điện áp cách ly đảm bảo hoạt động an toàn và bền bỉ trong giới hạn cho phép.

Phân biệt biến áp xung và bộ lọc xung

Trong các mạch điện tử, đôi khi có sự nhầm lẫn giữa biến áp xung và bộ lọc xung, mặc dù chúng có cấu tạo và chức năng hoàn toàn khác nhau.

• Cấu tạo và chức năng: Biến áp xung là một linh kiện thụ động có hai hoặc nhiều cuộn dây quấn quanh một lõi từ chung. Chức năng chính của nó là truyền năng lượng điện thông qua cảm ứng điện từ, cho phép biến đổi điện áp, dòng điện, hoặc cách ly các phần của mạch. Ngược lại, bộ lọc xung (ví dụ: bộ lọc RC, LC) là một mạch được tạo thành từ các linh kiện như điện trở, tụ điện, cuộn cảm (hoặc kết hợp chúng) với mục đích loại bỏ hoặc làm suy giảm các thành phần tần số không mong muốn trong một tín hiệu, thường là để làm “mượt” các cạnh xung hoặc loại bỏ nhiễu.

• Khi nào cần dùng: Bạn cần dùng biến áp xung khi mục tiêu là thay đổi mức điện áp, cách ly galanic (ngăn cách về điện), hoặc truyền tín hiệu xung với tỷ lệ thay đổi cụ thể. Ví dụ, trong bộ nguồn xung để hạ áp, hoặc trong các mạch truyền tín hiệu yêu cầu cách ly an toàn. Bạn cần dùng bộ lọc xung khi muốn loại bỏ nhiễu cao tần, làm mịn dạng sóng, hoặc chỉ đơn giản là làm “mượt” các cạnh của tín hiệu xung. Ví dụ, sau khi chỉnh lưu dòng điện AC để tạo ra điện áp DC, người ta thường dùng bộ lọc để loại bỏ phần gợn sóng AC còn sót lại.

Lưu ý khi lựa chọn và sử dụng biến áp xung

Việc lựa chọn và sử dụng biến áp xung phù hợp đòi hỏi sự hiểu biết về yêu cầu của ứng dụng và đặc tính của linh kiện.

Các yếu tố cần cân nhắc để chọn đúng loại biến áp xung:

• Yêu cầu về điện áp và dòng điện: Xác định điện áp/dòng điện vào và ra mong muốn, cũng như tỷ lệ vòng dây cần thiết.
• Tần số hoạt động: Lựa chọn biến áp có dải tần hoạt động phù hợp với tần số của tín hiệu xung trong mạch.
• Công suất cần truyền tải: Đảm bảo công suất định mức của biến áp đủ lớn để xử lý tải mà không bị quá nhiệt hoặc hỏng hóc.
• Yêu cầu về cách ly: Nếu cần cách ly điện, hãy chọn biến áp có điện áp cách ly phù hợp và cấu trúc cách ly đảm bảo an toàn.
• Kích thước và không gian: Cân nhắc kích thước vật lý của biến áp để nó phù hợp với không gian lắp đặt trong thiết bị.
• Yêu cầu về hiệu suất: Đối với các ứng dụng nhạy cảm về năng lượng, hãy ưu tiên các biến áp có hiệu suất cao.

Những sai lầm phổ biến khi làm việc với biến áp xung và cách khắc phục:

• Chọn sai tần số hoạt động: Sử dụng biến áp xung tần số cao cho tín hiệu tần số thấp hoặc DC sẽ làm giảm hiệu suất hoặc gây hỏng hóc. Cần kiểm tra kỹ dải tần hoạt động của biến áp.
• Bỏ qua điện dung ký sinh và độ tự cảm rò rỉ: Các yếu tố này có thể ảnh hưởng nghiêm trọng đến dạng xung đầu ra và tốc độ đáp ứng. Cần xem xét các thông số này đối với các ứng dụng tốc độ cao.
• Quá tải biến áp: Vận hành biến áp vượt quá công suất định mức có thể gây quá nhiệt, làm suy giảm tuổi thọ hoặc làm hỏng linh kiện. Cần tính toán kỹ công suất tải và chọn biến áp có công suất phù hợp, có thể có dự phòng.
• Lắp đặt sai: Đảm bảo kết nối đúng các chân của biến áp theo sơ đồ mạch, đặc biệt là chú ý đến các chân cách ly và cực tính (nếu có).
