Chip LED SMD Là Gì? Cấu Tạo, Ưu Nhược Điểm Và Ứng Dụng Chi Tiết

Chip LED SMD (Surface Mounted Device) là một loại đèn LED tiên tiến, nổi bật với công nghệ gắn trực tiếp lên bề mặt mạch in. Khác biệt với các loại LED truyền thống, LED SMD mang đến hiệu suất chiếu sáng cao, kích thước nhỏ gọn và khả năng ứng dụng linh hoạt, trở thành lựa chọn hàng đầu cho nhiều giải pháp chiếu sáng hiện đại. Bài viết này sẽ đi sâu vào tìm hiểu chip LED SMD là gì, cấu tạo chi tiết, các loại phổ biến, nguyên lý hoạt động, cùng với những ưu nhược điểm và ứng dụng thực tế trong đời sống.

Chúng ta sẽ khám phá cấu tạo cơ bản của một chip LED SMD, bao gồm chip bán dẫn, dây dẫn và đế tiếp xúc. Đồng thời, bài viết sẽ phân loại các kích thước SMD phổ biến và giải thích ý nghĩa ký hiệu, giúp bạn dễ dàng nhận biết và lựa chọn. Nguyên lý hoạt động dựa trên vùng bán dẫn P-N sẽ được làm rõ, cùng với việc so sánh với các công nghệ LED cũ hơn. Phần ưu điểm sẽ nhấn mạnh vào độ sáng, tiết kiệm năng lượng, tuổi thọ và sự đa dạng màu sắc. Ngược lại, những hạn chế về kỹ thuật lắp đặt, ảnh hưởng nhiệt độ cũng sẽ được đề cập. Cuối cùng, chúng ta sẽ điểm qua các ứng dụng phong phú của chip LED SMD từ chiếu sáng dân dụng đến công nghiệp và trang trí.

Chip LED SMD là gì và cấu tạo cơ bản?

Chip LED SMD, viết tắt của Surface Mounted Device (Thiết bị Gắn trên Bề mặt), là một công nghệ chiếu sáng đột phá sử dụng các linh kiện bán dẫn được hàn trực tiếp lên bề mặt bảng mạch in (PCB). Đặc điểm nổi bật của công nghệ này là không cần chân cắm như các loại LED DIP truyền thống, giúp tối ưu hóa không gian, tăng cường hiệu quả tản nhiệt và cải thiện hiệu suất sản xuất.

Vai trò của “SMD” trong tên gọi nhấn mạnh phương pháp lắp đặt tiên tiến, cho phép tự động hóa quy trình sản xuất với độ chính xác cao. Điều này không chỉ giảm thiểu sai sót mà còn giúp tạo ra các sản phẩm chiếu sáng với mật độ linh kiện dày đặc, kích thước nhỏ gọn và hiệu năng vượt trội.

Cấu tạo chung của một chip LED SMD bao gồm ba thành phần chính: chip bán dẫn (die), dây dẫn (wire bond) và đế tiếp xúc (lead frame). Chip bán dẫn là trái tim của LED, nơi quá trình phát quang diễn ra. Dây dẫn, thường làm bằng vàng, kết nối chip bán dẫn với các chân của đế tiếp xúc, đảm bảo dòng điện chạy qua. Đế tiếp xúc, thường được làm từ đồng hoặc hợp kim dẫn điện tốt, có vai trò dẫn điện và tản nhiệt ra môi trường xung quanh, đồng thời là điểm hàn kết nối chip LED với mạch in. Toàn bộ cấu trúc này thường được bao bọc bởi một lớp keo epoxy hoặc nhựa chịu nhiệt, có tác dụng bảo vệ chip bán dẫn khỏi tác động vật lý và môi trường, đồng thời định hướng ánh sáng phát ra.

Có thể bạn quan tâm: Chip LED COB Là Gì? Khám Phá Công Nghệ Chiếu Sáng Tiên Tiến Và Ứng Dụng

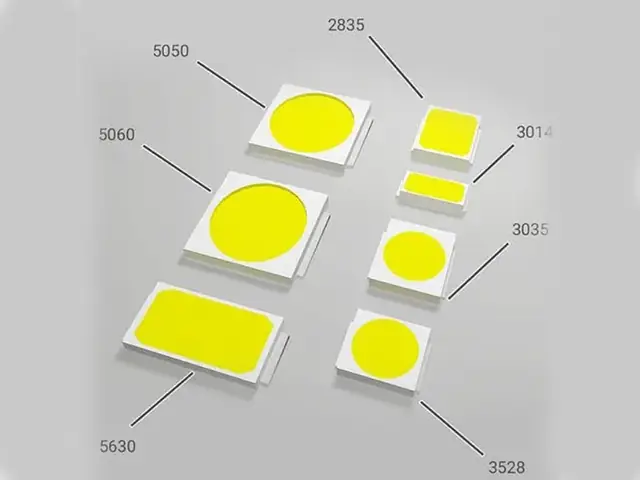

Các loại Chip LED SMD phổ biến hiện nay

Chip LED SMD được phân loại chủ yếu dựa trên kích thước, giúp người dùng dễ dàng lựa chọn loại phù hợp với yêu cầu thiết kế và ứng dụng cụ thể. Các ký hiệu kích thước này phản ánh chiều dài và chiều rộng của chip LED theo đơn vị milimet.

Các loại Chip LED SMD phổ biến hiện nay bao gồm:

• Chip LED SMD 2835: Đây là một trong những loại phổ biến nhất trên thị trường, có kích thước 2.8mm x 3.5mm. Chip 2835 nổi bật với hiệu suất phát sáng cao, khả năng tản nhiệt tốt và độ bền ổn định, thường được sử dụng trong các ứng dụng chiếu sáng chung, đèn tuýp LED, đèn LED panel.
• Chip LED SMD 3528: Kích thước 3.5mm x 2.8mm, loại chip này có công suất tương đối thấp và thường được sử dụng cho các ứng dụng chiếu sáng trang trí, dây LED, đèn nháy, hoặc làm đèn báo tín hiệu do có khả năng phát ra ánh sáng đơn sắc hoặc RGB.
• Chip LED SMD 5050: Với kích thước 5.0mm x 5.0mm, chip 5050 có khả năng chứa tới ba chip bán dẫn nhỏ bên trong, cho phép tạo ra ánh sáng mạnh mẽ hơn hoặc phát ra ba màu (RGB) trong một con chip duy nhất. Loại này rất phù hợp cho đèn trang trí, biển quảng cáo, chiếu sáng sân khấu.
• Chip LED SMD 5730: Kích thước 5.7mm x 3.0mm, chip 5730 là một lựa chọn mạnh mẽ với hiệu suất phát quang cao và khả năng tỏa nhiệt hiệu quả. Nó thường được ứng dụng trong các loại đèn LED bulb, đèn pha LED, đèn LED thanh để cung cấp nguồn sáng chính cho không gian.

Mỗi loại chip LED SMD có những đặc điểm và thông số kỹ thuật riêng biệt về cường độ sáng, hiệu suất quang, nhiệt độ màu, chỉ số hoàn màu (CRI) và khả năng tiêu thụ điện. Việc hiểu rõ các thông số này sẽ giúp người dùng đưa ra lựa chọn tối ưu cho từng nhu cầu sử dụng.

Nguyên lý hoạt động của Chip LED SMD

Nguyên lý hoạt động của chip LED SMD, về cơ bản, dựa trên hiện tượng phát quang điện tử trong các vật liệu bán dẫn. Khi có một dòng điện được cung cấp với phân cực đúng, các electron trong vật liệu bán dẫn sẽ di chuyển và gặp các lỗ trống (electron bị thiếu), tạo ra sự tái hợp. Quá trình tái hợp này giải phóng năng lượng dưới dạng photon, tức là ánh sáng.

Cụ thể hơn, trong chip LED SMD có một vùng bán dẫn gọi là “vùng bán dẫn P-N”. Vùng bán dẫn loại P có chứa nhiều lỗ trống, trong khi vùng bán dẫn loại N có chứa nhiều electron tự do. Khi một điện áp được đặt vào hai đầu chip LED, các electron từ vùng N và các lỗ trống từ vùng P sẽ di chuyển về phía mặt phân cách P-N. Tại mặt phân cách này, chúng gặp nhau và tái hợp. Năng lượng được giải phóng trong quá trình tái hợp này chính là ánh sáng mà chúng ta nhìn thấy. Màu sắc của ánh sáng phát ra phụ thuộc vào bản chất của vật liệu bán dẫn được sử dụng, cụ thể là khoảng cách năng lượng (band gap) của vật liệu đó.

Có thể bạn quan tâm: Chip Intel Celeron Là Gì? Đánh Giá Chi Tiết Ưu Nhược Điểm Cho Máy Tính Giá Rẻ

Sự khác biệt trong nguyên lý hoạt động so với các loại LED cũ hơn chủ yếu nằm ở cách thức phát quang và cấu tạo. Các loại LED cũ hơn thường sử dụng công nghệ DIP (Dual In-line Package) với chân cắm dài, trong khi LED SMD sử dụng công nghệ gắn trực tiếp lên bề mặt mạch. Mặc dù nguyên lý phát quang cơ bản là giống nhau (dựa trên hiện tượng bán dẫn P-N), nhưng công nghệ SMD cho phép tối ưu hóa quá trình này, đạt được hiệu suất cao hơn, kích thước nhỏ gọn hơn và khả năng tản nhiệt tốt hơn, dẫn đến tuổi thọ và hiệu suất chiếu sáng vượt trội.

Ưu điểm nổi bật của Chip LED SMD

Chip LED SMD sở hữu nhiều ưu điểm vượt trội, làm cho chúng trở thành lựa chọn ưu tiên trong các ứng dụng chiếu sáng hiện đại.

• Độ sáng cao, hiệu suất quang học tốt: Chip LED SMD được thiết kế để tối ưu hóa quá trình phát quang, mang lại cường độ sáng mạnh mẽ và hiệu suất chuyển đổi điện năng thành quang năng cao, giúp tiết kiệm năng lượng mà vẫn đảm bảo chất lượng ánh sáng.
• Kích thước nhỏ gọn, linh hoạt trong thiết kế: Với công nghệ gắn trên bề mặt, chip LED SMD có kích thước rất nhỏ, cho phép các nhà sản xuất dễ dàng tích hợp vào các sản phẩm có thiết kế phức tạp, mỏng nhẹ hoặc yêu cầu mật độ linh kiện cao.
• Tiết kiệm năng lượng: So với các công nghệ chiếu sáng truyền thống như đèn sợi đốt hay đèn huỳnh quang, LED SMD tiêu thụ ít điện năng hơn đáng kể để tạo ra cùng một lượng ánh sáng, góp phần giảm chi phí điện và thân thiện với môi trường.
• Khả năng tản nhiệt tốt hơn: Thiết kế SMD cho phép nhiệt lượng sinh ra trong quá trình hoạt động được truyền trực tiếp ra đế tiếp xúc và sau đó ra bộ phận tản nhiệt của thiết bị. Điều này giúp chip hoạt động ở nhiệt độ thấp hơn, tăng tuổi thọ và độ ổn định.
• Tuổi thọ cao, bền bỉ: Nhờ cấu trúc chắc chắn, khả năng tản nhiệt hiệu quả và không chứa các bộ phận dễ vỡ như dây tóc bóng đèn sợi đốt, chip LED SMD có tuổi thọ rất cao, có thể lên đến hàng chục nghìn giờ hoạt động.
• Màu sắc ánh sáng đa dạng: Chip LED SMD có khả năng phát ra nhiều màu sắc ánh sáng khác nhau, từ trắng ấm, trắng lạnh, đến các màu đơn sắc như đỏ, xanh lá, xanh dương, và cả khả năng phát ra ba màu (RGB) có thể phối trộn để tạo ra hàng triệu gam màu. Điều này mở ra nhiều khả năng sáng tạo trong thiết kế chiếu sáng.

Nhược điểm cần lưu ý của Chip LED SMD

Mặc dù sở hữu nhiều ưu điểm, chip LED SMD cũng đi kèm với một số nhược điểm cần được cân nhắc kỹ lưỡng.

Có thể bạn quan tâm: Chip Dòng U Là Gì? Hướng Dẫn Chọn Laptop Chip U Phù Hợp

• Yêu cầu kỹ thuật lắp đặt chính xác: Do kích thước nhỏ và phương pháp gắn trực tiếp, việc lắp đặt chip LED SMD đòi hỏi độ chính xác cao, thường cần sử dụng các thiết bị sản xuất tự động chuyên dụng như máy SMT (Surface Mount Technology). Lắp đặt thủ công hoặc không đúng kỹ thuật có thể dẫn đến hỏng hóc hoặc giảm hiệu suất.
• Dễ bị ảnh hưởng bởi nhiệt độ cao nếu không tản nhiệt tốt: Mặc dù có khả năng tản nhiệt tốt hơn so với một số loại LED cũ, nhưng nếu hệ thống tản nhiệt của thiết bị không đủ hiệu quả, nhiệt độ tích tụ sẽ làm giảm hiệu suất phát sáng, rút ngắn tuổi thọ của chip LED SMD.
• Chi phí ban đầu có thể cao hơn: So với các công nghệ chiếu sáng truyền thống, chi phí sản xuất và mua sắm ban đầu cho các sản phẩm sử dụng chip LED SMD có thể cao hơn. Tuy nhiên, khoản đầu tư này thường được bù đắp bằng hiệu quả tiết kiệm năng lượng và tuổi thọ cao về lâu dài.
• Có thể bị xuống cấp theo thời gian nếu chất lượng không đảm bảo: Chất lượng của chip LED SMD phụ thuộc nhiều vào vật liệu và quy trình sản xuất. Các loại chip kém chất lượng, sử dụng vật liệu không tốt hoặc quy trình sản xuất không đạt chuẩn có thể bị xuống cấp nhanh chóng, dẫn đến giảm độ sáng, thay đổi màu sắc hoặc hư hỏng sớm.

Ứng dụng thực tế của Chip LED SMD trong đời sống

Chip LED SMD đã trở thành một công nghệ chiếu sáng không thể thiếu trong cuộc sống hiện đại, với phạm vi ứng dụng vô cùng rộng lớn.

• Chiếu sáng dân dụng: Đây là lĩnh vực ứng dụng phổ biến nhất, từ các loại đèn LED bulb thay thế bóng đèn sợi đốt truyền thống, đèn tuýp LED chiếu sáng cho phòng khách, phòng ngủ, nhà bếp, đến các loại đèn âm trần, đèn rọi ray mang lại ánh sáng tập trung và thẩm mỹ cho không gian.
• Chiếu sáng công nghiệp, văn phòng: Trong môi trường làm việc, LED SMD cung cấp nguồn sáng hiệu quả, giúp tăng năng suất và giảm mỏi mắt cho nhân viên. Các loại đèn LED panel, đèn tuýp công suất cao được sử dụng rộng rãi trong nhà xưởng, kho bãi, văn phòng.
• Chiếu sáng trang trí: Khả năng phát ra nhiều màu sắc và thiết kế nhỏ gọn của chip LED SMD làm cho chúng trở thành lựa chọn lý tưởng cho chiếu sáng trang trí. Các loại dây LED, đèn hắt trần, đèn viền, đèn quảng cáo, màn hình LED cỡ lớn đều ứng dụng công nghệ này để tạo hiệu ứng thị giác ấn tượng.
• Ứng dụng trong các thiết bị điện tử: Chip LED SMD còn đóng vai trò quan trọng trong việc tạo ra ánh sáng cho màn hình điện thoại, máy tính bảng, TV, laptop (đèn nền), cũng như làm đèn báo tín hiệu trên các thiết bị gia dụng, bảng điều khiển.
• Chiếu sáng cho ô tô, xe máy: Trong ngành công nghiệp ô tô và xe máy, LED SMD được sử dụng cho đèn pha, đèn hậu, đèn xi nhan, đèn sương mù, mang lại khả năng chiếu sáng mạnh mẽ, tiết kiệm năng lượng và tăng tính thẩm mỹ cho phương tiện.

So sánh Chip LED SMD với Chip LED COB

Khi nói đến công nghệ LED, Chip LED SMD và Chip LED COB (Chip on Board) là hai cái tên thường được nhắc đến. Mặc dù cả hai đều là những công nghệ hiện đại, nhưng chúng có những khác biệt cơ bản về cấu tạo, cách thức hoạt động và ứng dụng.

Sự khác biệt chính giữa công nghệ SMD và COB nằm ở cách bố trí các chip bán dẫn. Trong công nghệ SMD, các chip bán dẫn riêng lẻ được hàn lên một bảng mạch in. Ngược lại, công nghệ COB tích hợp nhiều chip bán dẫn nhỏ (die) trực tiếp lên một bề mặt chất nền (thường là gốm hoặc nhôm) mà không cần đến các mạch dẫn hay đóng gói riêng lẻ cho từng chip.

Về hiệu suất, COB thường cho mật độ chip cao hơn, dẫn đến cường độ sáng tập trung và đồng đều hơn trên một diện tích nhỏ. Điều này làm cho COB trở nên lý tưởng cho các ứng dụng yêu cầu nguồn sáng mạnh mẽ, tập trung như đèn chiếu điểm, đèn rọi công suất cao. SMD, với các chip riêng lẻ, mang lại sự linh hoạt hơn về thiết kế và khả năng phân tán ánh sáng rộng hơn, phù hợp cho chiếu sáng tổng thể, trang trí hoặc các sản phẩm có diện tích bề mặt lớn.

Có thể bạn quan tâm: CPU Dòng K Là Gì? Ý Nghĩa Các Hậu Tố CPU Intel & Nên Chọn Dòng Nào?

Chip LED SMD hay COB phù hợp cho chiếu sáng ngoài trời?

Việc lựa chọn giữa chip LED SMD và COB cho chiếu sáng ngoài trời phụ thuộc vào yêu cầu cụ thể của ứng dụng.

Đối với chiếu sáng ngoài trời, khả năng chống chịu thời tiết, cường độ sáng và hiệu quả tản nhiệt là những yếu tố then chốt. Chip LED COB, với cấu trúc tập trung và khả năng phát sáng mạnh mẽ, thường được ưa chuộng cho các ứng dụng như đèn pha đường phố, đèn chiếu sáng công trình, sân vận động nhờ cường độ sáng cao và phạm vi chiếu xa. Tuy nhiên, việc tản nhiệt hiệu quả cho chip COB là cực kỳ quan trọng để đảm bảo tuổi thọ trong điều kiện thời tiết khắc nghiệt.

Chip LED SMD, đặc biệt là các loại có chỉ số IP cao (chống bụi và nước), cũng có thể được sử dụng cho chiếu sáng ngoài trời, nhất là trong các ứng dụng như đèn chiếu sáng cảnh quan, đèn trang trí sân vườn, hoặc các bảng hiệu quảng cáo ngoài trời. Ưu điểm của SMD là sự linh hoạt trong thiết kế và khả năng tạo ra hiệu ứng ánh sáng đa dạng. Tuy nhiên, để đảm bảo độ bền, các sản phẩm SMD ngoài trời cần được trang bị vỏ bảo vệ chất lượng cao và hệ thống tản nhiệt tốt.

Yếu tố nào quyết định nên chọn Chip LED SMD hay COB cho từng ứng dụng cụ thể?

Việc quyết định giữa chip LED SMD và COB cho một ứng dụng cụ thể cần dựa trên sự cân nhắc kỹ lưỡng về yêu cầu thiết kế, ngân sách và hiệu suất mong muốn.

• Yêu cầu về thiết kế: Nếu bạn cần một giải pháp chiếu sáng linh hoạt, có thể bố trí theo nhiều hình dạng khác nhau, hoặc cần tạo ra các hiệu ứng ánh sáng tinh tế, thì LED SMD với các chip riêng lẻ sẽ là lựa chọn phù hợp. Ngược lại, nếu mục tiêu là tạo ra một nguồn sáng tập trung, mạnh mẽ và đồng đều trên một diện tích nhỏ, thì LED COB sẽ hiệu quả hơn.
• Ngân sách: Thông thường, các sản phẩm sử dụng chip LED COB cao cấp có thể có chi phí ban đầu cao hơn do công nghệ sản xuất và yêu cầu về hệ thống tản nhiệt. Tuy nhiên, hiệu suất quang học cao của COB có thể dẫn đến tiết kiệm chi phí vận hành về lâu dài. LED SMD có dải giá đa dạng hơn, từ các lựa chọn phổ thông đến cao cấp, cho phép linh hoạt hơn trong việc cân đối ngân sách.
• Hiệu suất: Đối với các ứng dụng cần cường độ sáng rất cao, tập trung và hiệu quả tản nhiệt tốt, COB thường chiếm ưu thế. Đối với các ứng dụng chiếu sáng tổng thể, trang trí, hoặc yêu cầu sự phân tán ánh sáng đều, SMD có thể là lựa chọn tối ưu. Cần xem xét các thông số kỹ thuật như hiệu suất quang (lm/W), CRI, nhiệt độ màu để đưa ra quyết định cuối cùng.

Một số sai lầm thường gặp khi lựa chọn và sử dụng Chip LED SMD

Việc lựa chọn và sử dụng chip LED SMD không đúng cách có thể dẫn đến lãng phí, giảm hiệu quả sử dụng và thậm chí là hỏng hóc sớm. Dưới đây là một số sai lầm phổ biến:

• Chọn sai loại chip cho mục đích sử dụng: Ví dụ, sử dụng chip SMD công suất thấp cho nhu cầu chiếu sáng chính hoặc sử dụng chip RGB cho các ứng dụng chỉ cần ánh sáng trắng đơn sắc, gây lãng phí và không đáp ứng được yêu cầu.
• Lắp đặt sai kỹ thuật dẫn đến giảm tuổi thọ: Việc hàn chip không chắc chắn, sử dụng sai loại keo hoặc vật liệu dẫn nhiệt, hoặc bố trí chip không đúng quy cách có thể gây ra các vấn đề về kết nối điện, quá nhiệt và giảm tuổi thọ của sản phẩm.
• Không đảm bảo hệ thống tản nhiệt hiệu quả: LED SMD, dù có khả năng tản nhiệt tốt, vẫn cần một hệ thống tản nhiệt phù hợp với công suất hoạt động. Bỏ qua hoặc thiết kế hệ thống tản nhiệt kém hiệu quả sẽ khiến chip nhanh chóng bị quá nhiệt, suy giảm hiệu suất và tuổi thọ.

Tiêu chí chọn mua Chip LED SMD chất lượng

Để đảm bảo bạn chọn được những sản phẩm chip LED SMD chất lượng cao, mang lại hiệu quả chiếu sáng tốt và bền bỉ, hãy lưu ý các tiêu chí sau:

• Lựa chọn thương hiệu uy tín: Các thương hiệu lớn và có tiếng trong ngành công nghiệp LED thường có quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo sản phẩm đáp ứng các tiêu chuẩn cao về hiệu suất và độ bền.
• Kiểm tra thông số kỹ thuật: Chú trọng đến các thông số quan trọng như chỉ số CRI (Chỉ số hoàn màu), thể hiện khả năng tái tạo màu sắc trung thực của vật thể dưới ánh sáng LED (chỉ số càng cao càng tốt, thường là >80 cho chiếu sáng dân dụng). Hiệu suất sáng (lm/W) cho biết lượng ánh sáng phát ra trên mỗi Watt điện năng tiêu thụ, càng cao càng tiết kiệm. Nhiệt độ màu (K) quyết định màu sắc ánh sáng (ấm, trung tính, lạnh).
• Đánh giá chất lượng vật liệu và gia công: Quan sát kỹ bề mặt chip, đế tiếp xúc, lớp keo epoxy để đảm bảo chúng không có dấu hiệu nứt, vỡ, biến dạng hoặc lỗi gia công. Vật liệu làm đế tiếp xúc tốt và lớp keo chất lượng cao là yếu tố quan trọng cho khả năng tản nhiệt và độ bền.
