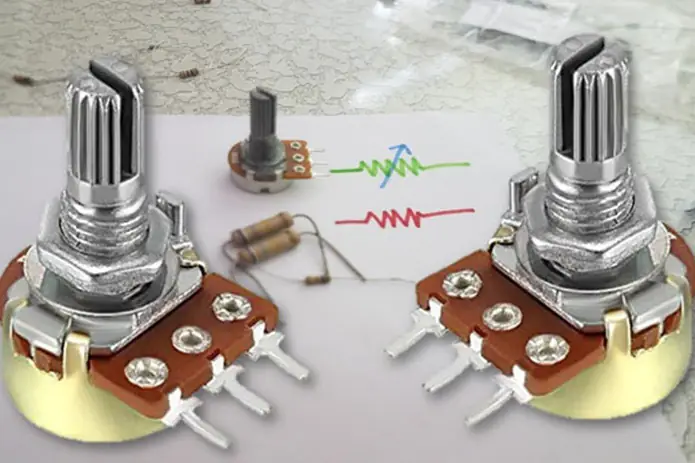

Chiết áp, còn được biết đến với các tên gọi khác như biến trở chia áp hay potentiometer, là một linh kiện điện tử quan trọng đóng vai trò là một thiết bị điện trở có thể điều chỉnh được. Chức năng chính của nó là cho phép người dùng thay đổi điện áp hoặc dòng điện trong một mạch điện một cách linh hoạt, mở ra khả năng kiểm soát và điều chỉnh các thông số hoạt động của thiết bị.
Bài viết này sẽ đi sâu vào định nghĩa chi tiết về chiết áp, khám phá cấu tạo và nguyên lý hoạt động cơ bản, phân loại các loại chiết áp phổ biến trên thị trường, cùng với những ứng dụng thực tế đa dạng trong cả đời sống và công nghiệp. Cuối cùng, chúng tôi sẽ cung cấp hướng dẫn chi tiết về cách chọn chiết áp phù hợp với nhu cầu và các lưu ý quan trọng khi đấu nối.
Hiểu rõ về chiết áp không chỉ giúp bạn sử dụng các thiết bị điện tử hiệu quả hơn mà còn là kiến thức nền tảng quan trọng cho những ai làm việc trong lĩnh vực điện tử, tự động hóa hay sửa chữa thiết bị. Hãy cùng khám phá thế giới của linh kiện điều chỉnh điện áp này.
Chiết áp là gì và tên gọi khác của nó?
Chiết áp là một loại điện trở có thể thay đổi giá trị bằng cách di chuyển một con trượt hoặc tiếp điểm trên bề mặt của vật liệu điện trở. Vai trò chính của chiết áp là đóng vai trò là một bộ chia điện áp hoặc bộ chia dòng điện, cho phép điều chỉnh một cách chính xác mức điện áp hoặc dòng điện đi qua một phần của mạch. Khả năng điều chỉnh này làm cho chiết áp trở thành một thành phần không thể thiếu trong nhiều ứng dụng đòi hỏi sự kiểm soát biến thiên.
Trong lĩnh vực điện tử, chiết áp còn được biết đến với nhiều tên gọi khác nhau, phản ánh chức năng hoặc cấu tạo của nó. Các tên gọi phổ biến bao gồm biến trở chia áp (nhấn mạnh vai trò chia điện áp) và thuật ngữ tiếng Anh potentiometer, thường được viết tắt là POT. Mặc dù có nhiều tên gọi, tất cả đều chỉ về cùng một loại linh kiện với chức năng cơ bản là điều chỉnh giá trị điện trở hoặc điện áp đầu ra.
Có thể bạn quan tâm: Chiết Tính Đơn Giá Là Gì? Hướng Dẫn Chi Tiết Cách Lập & Ứng Dụng
Mối quan hệ giữa chiết áp và biến trở rất chặt chẽ. Về bản chất, chiết áp là một dạng đặc biệt của biến trở. Biến trở là một linh kiện điện trở có thể thay đổi giá trị, trong khi chiết áp là biến trở được sử dụng với mục đích chia điện áp bằng cách kết nối hai đầu cố định của điện trở và sử dụng con trượt làm đầu ra. Do đó, mọi chiết áp đều là biến trở, nhưng không phải mọi biến trở đều được sử dụng với vai trò chiết áp.
Cấu tạo và nguyên lý hoạt động cơ bản của chiết áp
Cấu tạo của một chiết áp bao gồm ba bộ phận chính, hoạt động phối hợp với nhau để thực hiện chức năng điều chỉnh điện áp hoặc dòng điện. Các bộ phận này là điện trở, con trượt (tiếp điểm di động) và trục điều chỉnh. Phần điện trở thường là một dải vật liệu có khả năng dẫn điện, được chế tạo dưới dạng màng mỏng hoặc dây quấn. Con trượt là một tiếp điểm kim loại có khả năng di chuyển dọc theo chiều dài của vật liệu điện trở. Trục điều chỉnh, khi được xoay hoặc kéo, sẽ di chuyển con trượt, từ đó thay đổi vị trí tiếp xúc trên điện trở.
Nguyên lý hoạt động của chiết áp dựa trên sự thay đổi trở kháng đầu ra khi con trượt di chuyển trên điện trở. Khi điện áp được đặt vào hai đầu cố định của điện trở, con trượt sẽ tạo ra một điểm tiếp xúc di động. Khi con trượt di chuyển, nó chia dải điện trở thành hai phần có giá trị khác nhau. Điện áp đầu ra tại con trượt sẽ là một phần của điện áp đầu vào, tỉ lệ với tỉ lệ giữa phần điện trở từ đầu cố định đến con trượt so với tổng điện trở. Quá trình này chính là nguyên lý chia áp điện áp. Cụ thể, điện áp đầu ra (Vout) được tính bằng công thức: $V_{out} = V_{in} \times (R_{AC} / R_{AB})$, trong đó $V_{in}$ là điện áp đầu vào, $R_{AC}$ là giá trị điện trở từ đầu cố định A đến con trượt C, và $R_{AB}$ là tổng điện trở của chiết áp.
Các loại chiết áp phổ biến hiện nay
Chiết áp có thể được phân loại dựa trên nhiều tiêu chí khác nhau, giúp người dùng dễ dàng lựa chọn loại phù hợp cho từng ứng dụng cụ thể.
Có thể bạn quan tâm: Chiết Suất Tuyệt Đối Của Môi Trường Là Gì? Định Nghĩa, Công Thức Và Ý Nghĩa
Phân loại theo cấu tạo
- Chiết áp than (Carbon Potentiometer): Sử dụng vật liệu than hoặc hỗn hợp than làm phần tử điện trở. Loại này phổ biến trong các thiết bị âm thanh, điều chỉnh âm lượng nhờ khả năng tạo ra hiệu ứng âm thanh đặc trưng và chi phí thấp. Tuy nhiên, tuổi thọ có thể không cao bằng các loại khác do đặc tính của than.
- Chiết áp dây quấn (Wirewound Potentiometer): Sử dụng dây điện trở kim loại được quấn quanh một lõi cách điện. Loại này có độ bền cơ học cao, khả năng chịu công suất lớn và độ chính xác tốt, thường được dùng trong các ứng dụng công suất cao, điều khiển motor hoặc các thiết bị đo lường chính xác.
- Chiết áp màng mỏng (Conductive Plastic/Cermet Potentiometer): Sử dụng vật liệu màng mỏng dẫn điện hoặc hỗn hợp gốm-kim loại (cermet) làm phần tử điện trở. Loại này có độ tuyến tính cao, độ phân giải tốt, khả năng chịu mài mòn và tuổi thọ cao, thích hợp cho các ứng dụng yêu cầu độ chính xác và độ tin cậy cao như thiết bị y tế, hàng không vũ trụ.
Phân loại theo số chân kết nối
- Chiết áp 3 chân: Đây là loại phổ biến nhất, có hai chân cố định kết nối với hai đầu của điện trở và một chân thứ ba là con trượt (tiếp điểm di động). Loại này thường được sử dụng để tạo thành bộ chia điện áp hoặc biến trở đơn giản.
- Chiết áp 6 chân: Loại này có cấu trúc tương tự như chiết áp 3 chân nhưng được thiết kế để có thể hoạt động như hai chiết áp độc lập hoặc có thêm các chân để cải thiện hiệu suất trong một số ứng dụng đặc biệt. Chúng có thể được sử dụng trong các mạch cầu hoặc các ứng dụng đòi hỏi sự điều chỉnh kép.
Phân loại theo đường cong đặc tính
- Tuyến tính (Linear): Giá trị điện trở thay đổi đều đặn theo sự di chuyển của con trượt. Khi con trượt di chuyển một nửa quãng đường, giá trị điện trở cũng thay đổi một nửa giá trị toàn phần. Loại này phù hợp với các ứng dụng đo lường khoảng cách, điều chỉnh âm lượng một cách tuyến tính.
- Logarit (Logarithmic/Audio Taper): Giá trị điện trở thay đổi không tuyến tính, thường mô phỏng theo đặc tính cảm nhận âm thanh của tai người. Khi điều chỉnh, sự thay đổi âm lượng sẽ có cảm giác tự nhiên hơn. Loại này chủ yếu được sử dụng trong các bộ điều khiển âm lượng của thiết bị âm thanh.
Phân loại theo cách thức vận hành/hình dáng
- Chiết áp trục xoay (Rotary Potentiometer): Là loại phổ biến nhất, có trục để điều chỉnh bằng cách xoay. Chúng có nhiều kích thước và hình dạng khác nhau, từ loại nhỏ dùng trên bảng mạch đến loại lớn dùng trên bảng điều khiển.
- Chiết áp trượt (Slide Potentiometer/Slider): Có một thanh trượt cho phép điều chỉnh vị trí tuyến tính. Loại này thường thấy trong các bộ trộn âm thanh (mixer) hoặc các thiết bị điều khiển cần điều chỉnh nhiều giá trị cùng lúc.
- Chiết áp tinh chỉnh (Trimpot/Trimmer): Là loại chiết áp nhỏ, thường được gắn trên bảng mạch và được điều chỉnh bằng tuốc nơ vít. Chúng được sử dụng để thiết lập các giá trị điện áp hoặc dòng điện ban đầu (bias) hoặc để hiệu chỉnh mạch, ít khi được người dùng cuối điều chỉnh.
Ứng dụng thực tế của chiết áp trong đời sống và công nghiệp
Chiết áp đóng vai trò quan trọng trong vô số thiết bị và hệ thống, từ những vật dụng quen thuộc hàng ngày đến các ứng dụng công nghiệp phức tạp.
Có thể bạn quan tâm: Chiết Ly Là Gì? Khám Phá Các Ứng Dụng Trong May Mặc, Rèm Cửa & Công Nghệ Thực Phẩm
- Âm thanh: Đây là một trong những lĩnh vực ứng dụng phổ biến nhất. Chiết áp được sử dụng để điều chỉnh âm lượng loa, độ nhạy micro, âm sắc (bass, treble) trên các thiết bị âm thanh như amply, mixer, radio, đàn guitar điện.
- Điều khiển tốc độ động cơ: Trong các quạt điện, máy hút bụi, hoặc các thiết bị có động cơ điều chỉnh tốc độ, chiết áp được dùng để thay đổi điện áp cấp cho động cơ, qua đó điều khiển tốc độ quay.
- Cảm biến vị trí: Chiết áp có thể được cấu hình như một cảm biến để xác định vị trí của một vật thể. Ví dụ, trong các thiết bị điều khiển công nghiệp hoặc robot, chiết áp giúp đo góc quay hoặc vị trí tuyến tính của các bộ phận cơ khí.
- Nguồn cấp điện: Trong các bộ nguồn có thể điều chỉnh, chiết áp được sử dụng để đặt mức điện áp hoặc dòng điện đầu ra theo yêu cầu.
- Thiết bị điện tử gia dụng: Nhiều thiết bị gia dụng khác cũng sử dụng chiết áp, ví dụ như điều chỉnh độ sáng của đèn bàn, nhiệt độ trên lò nướng, hoặc cài đặt thời gian trên các thiết bị hẹn giờ.
Ví dụ cụ thể, khi bạn vặn núm âm lượng trên loa Bluetooth, bạn đang thực chất điều chỉnh con trượt bên trong một chiết áp than hoặc màng mỏng, làm thay đổi mức tín hiệu âm thanh được khuếch đại. Tương tự, khi điều chỉnh tốc độ quạt trần bằng núm xoay, bạn đang thay đổi giá trị điện trở của chiết áp để giảm điện áp cấp cho động cơ.
Hướng dẫn cách chọn chiết áp phù hợp
Việc lựa chọn chiết áp phù hợp đòi hỏi sự xem xét kỹ lưỡng các thông số kỹ thuật và yêu cầu cụ thể của ứng dụng.
Các thông số kỹ thuật quan trọng cần quan tâm bao gồm:
- Giá trị điện trở danh định: Đây là giá trị tổng trở tối đa của chiết áp, đo bằng Ohm (Ω). Giá trị này phải phù hợp với yêu cầu của mạch điện. Ví dụ, nếu cần chia điện áp cho một mạch có trở kháng cao, giá trị điện trở lớn hơn thường được ưu tiên để giảm dòng tiêu thụ.
- Công suất (Power Rating): Chỉ công suất tối đa mà chiết áp có thể tiêu tán dưới dạng nhiệt mà không bị hư hỏng. Thông số này đặc biệt quan trọng với chiết áp dây quấn, vì chúng thường hoạt động ở công suất cao hơn. Nếu công suất danh định quá thấp so với dòng điện đi qua, chiết áp có thể bị quá nhiệt và cháy.
- Dung sai (Tolerance): Cho biết độ sai lệch cho phép của giá trị điện trở thực tế so với giá trị danh định. Dung sai càng nhỏ thì chiết áp càng chính xác. Ví dụ, dung sai ±10% nghĩa là giá trị thực tế có thể sai lệch 10% so với giá trị ghi trên thân chiết áp.
- Loại trục: Trục có thể là kim loại hoặc nhựa, hình dạng (tròn, dẹt, có rãnh) và đường kính khác nhau. Lựa chọn loại trục phụ thuộc vào cơ chế điều chỉnh và không gian lắp đặt.
- Kích thước: Kích thước vật lý của chiết áp cần phù hợp với không gian trên bảng mạch hoặc bảng điều khiển.
- Đặc tính đường cong: Như đã đề cập, chọn tuyến tính (Linear) hoặc logarit (Logarithmic/Audio) tùy thuộc vào ứng dụng.
Yếu tố ảnh hưởng đến việc lựa chọn chiết áp cho từng ứng dụng cụ thể bao gồm:
- Yêu cầu về độ chính xác: Các ứng dụng đo lường hoặc điều khiển nhạy cảm cần chiết áp có dung sai thấp và độ tuyến tính cao.
- Môi trường hoạt động: Nhiệt độ, độ ẩm, rung động có thể ảnh hưởng đến hiệu suất và tuổi thọ của chiết áp. Các loại chiết áp màng mỏng hoặc dây quấn thường bền bỉ hơn trong môi trường khắc nghiệt.
- Tần suất sử dụng: Nếu chiết áp được điều chỉnh thường xuyên, cần chọn loại có tuổi thọ cao (số vòng quay hoặc số lần trượt).
- Ngân sách: Chiết áp than thường có giá thành rẻ nhất, trong khi các loại chiết áp màng mỏng hoặc dây quấn chính xác sẽ có giá cao hơn.
Cách đấu nối chiết áp cơ bản
Đấu nối chiết áp đúng cách là yếu tố then chốt để đảm bảo mạch hoạt động hiệu quả và an toàn. Sơ đồ đấu nối chiết áp 3 chân phổ biến nhất cho chức năng điều chỉnh điện áp như sau:
- Chân 1 và Chân 3 (Hai chân cố định): Kết nối hai chân này với nguồn điện áp đầu vào (Vcc và GND, hoặc hai điểm có điện áp chênh lệch).
- Chân 2 (Con trượt): Chân này sẽ là đầu ra của điện áp đã được chia. Điện áp tại chân 2 sẽ thay đổi từ 0V đến Vcc (hoặc chênh lệch điện áp giữa hai chân 1 và 3) khi bạn xoay/trượt con trượt.
Lưu ý quan trọng khi thực hiện đấu nối để đảm bảo an toàn và hoạt động hiệu quả:
- Xác định đúng chân: Luôn kiểm tra kỹ sơ đồ chân của chiết áp trước khi đấu nối. Sai sót có thể gây đoản mạch hoặc làm hỏng linh kiện.
- Kiểm tra cực tính nguồn: Đảm bảo nguồn điện áp đầu vào được cấp đúng cực tính.
- Tránh quá tải: Không kết nối tải có dòng điện quá lớn vào chân con trượt, vì điều này có thể làm hỏng chiết áp hoặc nguồn điện.
- Sử dụng chiết áp phù hợp: Lựa chọn chiết áp có giá trị điện trở và công suất phù hợp với yêu cầu của mạch.
- Kiểm tra bằng đồng hồ vạn năng: Trước khi cấp nguồn chính, nên dùng đồng hồ vạn năng để đo kiểm tra giá trị điện trở và xem điện áp đầu ra có thay đổi đúng như mong đợi không.
Những câu hỏi thường gặp về chiết áp
Có thể bạn quan tâm: Chiết Khấu Thương Phiếu Là Gì? Hướng Dẫn Chi Tiết Từ A-Z
Trong quá trình tìm hiểu và sử dụng chiết áp, có nhiều câu hỏi thường nảy sinh. Dưới đây là giải đáp cho một số thắc mắc phổ biến nhất.
Chiết áp và biến trở có giống nhau không?
Chiết áp và biến trở không hoàn toàn giống nhau nhưng có mối liên hệ rất chặt chẽ. Về cơ bản, chiết áp là một loại biến trở. Biến trở là một linh kiện có điện trở thay đổi được, có thể được sử dụng theo hai cách chính:
- Như một điện trở thay đổi giá trị (Rheostat): Chỉ sử dụng hai chân là một chân cố định và chân con trượt để thay đổi điện trở trong một nhánh của mạch.
- Như một chiết áp (Potentiometer): Sử dụng cả ba chân. Hai chân cố định được nối với nguồn điện áp, còn chân con trượt được dùng làm đầu ra điện áp chia.
Do đó, mọi chiết áp đều là biến trở, nhưng không phải mọi cách sử dụng biến trở đều là chiết áp. Khi nói đến “biến trở”, nó có thể chỉ cả hai cách sử dụng trên. Thuật ngữ “chiết áp” thường ám chỉ việc sử dụng biến trở như một bộ chia điện áp.
Sai lầm thường gặp khi sử dụng và chọn chiết áp
Khi làm việc với chiết áp, người dùng thường mắc phải một số sai lầm phổ biến có thể dẫn đến hỏng hóc linh kiện hoặc hoạt động sai lệch của mạch:
- Chọn sai giá trị điện trở: Sử dụng chiết áp có giá trị điện trở quá nhỏ hoặc quá lớn so với yêu cầu của mạch có thể làm giảm hiệu suất, tăng dòng tiêu thụ không cần thiết hoặc khiến mạch hoạt động sai.
- Bỏ qua thông số công suất: Sử dụng chiết áp có công suất định mức quá thấp so với dòng điện thực tế chạy qua nó là nguyên nhân phổ biến gây cháy chiết áp.
- Không chú ý đến dung sai: Đối với các ứng dụng yêu cầu độ chính xác cao, việc chọn chiết áp có dung sai lớn có thể dẫn đến sai số trong hiệu chỉnh.
- Thao tác mạnh tay: Đối với chiết áp than hoặc màng mỏng, việc xoay hoặc trượt mạnh có thể làm hỏng phần tử điện trở hoặc gãy trục.
- Đấu nối sai chân: Sai sót trong đấu nối là nguyên nhân phổ biến gây đoản mạch hoặc làm hỏng chiết áp.
Lưu ý khi đo đạc và kiểm tra chiết áp
Khi cần đo đạc và kiểm tra chiết áp, có một số bước cơ bản và lưu ý quan trọng để đảm bảo kết quả chính xác và an toàn:
- Ngắt kết nối nguồn: Luôn đảm bảo chiết áp không được kết nối với nguồn điện hoặc mạch điện đang hoạt động trước khi đo.
- Sử dụng đồng hồ vạn năng (multimeter): Chuyển đồng hồ về thang đo Ohm (Ω) để đo điện trở.
- Đo tổng trở: Đo giữa hai chân cố định của chiết áp. Kết quả đo phải gần bằng giá trị điện trở danh định của chiết áp.
- Đo điện trở giữa chân cố định và chân con trượt: Xoay hoặc trượt con trượt từ từ và quan sát sự thay đổi của giá trị đo.
- Nếu là chiết áp tuyến tính, giá trị đo sẽ tăng hoặc giảm đều đặn từ 0 đến giá trị tổng trở khi con trượt di chuyển từ đầu này sang đầu kia.
- Nếu là chiết áp logarit, sự thay đổi sẽ không đều.
- Kiểm tra tiếp xúc: Đảm bảo các que đo của đồng hồ tiếp xúc tốt với các chân của chiết áp. Sự tiếp xúc kém có thể dẫn đến kết quả đo không chính xác.
- Kiểm tra với tải (nếu cần): Trong một số trường hợp, cần kiểm tra chiết áp khi nó đang được đấu nối với một tải nhất định để đánh giá hiệu suất thực tế.
Phân biệt chiết áp 3 chân và 6 chân
Sự khác biệt chính giữa chiết áp 3 chân và 6 chân nằm ở cấu tạo và cách thức kết nối, dẫn đến công dụng khác nhau trong mạch điện:
- Chiết áp 3 chân: Như đã mô tả, loại này có hai chân cố định và một chân con trượt. Nó hoạt động như một bộ chia điện áp đơn giản hoặc một điện trở có thể điều chỉnh. Đây là loại phổ biến nhất và được sử dụng rộng rãi cho các chức năng điều khiển cơ bản.
- Chiết áp 6 chân: Loại này thường bao gồm hai bộ phận chiết áp độc lập nằm trong cùng một vỏ, mỗi bộ có 3 chân. Chúng có thể được sử dụng theo hai cách chính:
- Hai chiết áp độc lập: Mỗi chiết áp 3 chân được sử dụng riêng biệt cho hai chức năng điều khiển khác nhau.
- Tạo thành mạch cầu hoặc các cấu hình phức tạp hơn: Đôi khi, hai bộ chiết áp này có thể được kết nối với nhau theo cách đặc biệt để tạo ra các mạch hiệu chỉnh phức tạp hơn, hoặc để có thể sử dụng một trục xoay để điều khiển hai đường tín hiệu cùng lúc với tỉ lệ mong muốn. Chúng cũng có thể cung cấp khả năng hồi tiếp hoặc kết nối phụ trợ để cải thiện hiệu suất trong một số ứng dụng nhất định.
Việc lựa chọn giữa chiết áp 3 chân và 6 chân phụ thuộc hoàn toàn vào yêu cầu về chức năng điều khiển và độ phức tạp của mạch điện mà bạn đang thiết kế hoặc sửa chữa.
