Trong thế giới điện tử phức tạp, việc hiểu rõ các ký hiệu nguồn là nền tảng để thiết kế và sửa chữa mạch điện. Chân VCC, một trong những ký hiệu phổ biến nhất, đóng vai trò cung cấp năng lượng cho hoạt động của các linh kiện bán dẫn. Tuy nhiên, VCC không phải là ký hiệu nguồn duy nhất, và sự nhầm lẫn với các ký hiệu khác như VDD, VEE, hay VSS có thể dẫn đến sai sót nghiêm trọng trong mạch. Bài viết này sẽ đi sâu vào giải thích ý nghĩa, chức năng và cách phân biệt chân VCC với các ký hiệu nguồn khác, giúp bạn nắm vững kiến thức cơ bản về nguồn điện trong mạch điện tử.
Chúng ta sẽ bắt đầu bằng việc định nghĩa chính xác VCC là gì và vai trò thiết yếu của nó trong các loại mạch khác nhau. Tiếp theo, bài viết sẽ tiến hành so sánh chi tiết VCC với VDD, VEE và VSS, làm rõ những khác biệt cốt lõi để tránh nhầm lẫn. Cuối cùng, bạn sẽ được hướng dẫn cách xác định chân VCC trên các linh kiện thực tế và hiểu rõ hậu quả khi bỏ qua hoặc đấu nối sai chân nguồn này.
Chân VCC là gì trong mạch điện tử?
Chân VCC là viết tắt của “Voltage Common Collector”, một thuật ngữ chỉ nguồn điện áp dương chung được sử dụng phổ biến trong các mạch điện tử, đặc biệt là các mạch sử dụng transistor lưỡng cực (Bipolar Junction Transistor – BJT). Chức năng chính của chân VCC là cung cấp một mức điện áp hoạt động dương ổn định, cần thiết để các linh kiện bán dẫn như transistor, IC (Integrated Circuit – Mạch tích hợp), và vi điều khiển có thể hoạt động đúng theo thiết kế.
Về bản chất, VCC đại diện cho cực dương của nguồn cấp năng lượng cho toàn bộ hoặc một phần của mạch điện. Mức điện áp này có thể dao động tùy thuộc vào yêu cầu hoạt động của từng loại linh kiện hoặc từng thiết kế mạch cụ thể. Sự hiện diện của VCC đảm bảo rằng các electron có đủ năng lượng để di chuyển qua các cấu trúc bán dẫn, cho phép mạch thực hiện các chức năng logic, khuếch đại hoặc xử lý tín hiệu.
Ý nghĩa và vai trò của VCC trong các loại mạch khác nhau
Trong hầu hết các ngữ cảnh của mạch điện tử, chân VCC thường đại diện cho điện áp nguồn DC dương. Điều này có nghĩa là nó cung cấp dòng điện một chiều với cực tính dương, trái ngược với các ký hiệu có thể chỉ điện áp âm hoặc điện áp tham chiếu. Giá trị điện áp VCC có thể rất đa dạng, phụ thuộc vào yêu cầu kỹ thuật của thiết bị.
Có thể bạn quan tâm: Chân Tổ Yến Là Gì? Công Dụng, Phân Biệt Và Cách Chọn Tốt Nhất
Các giá trị điện áp VCC phổ biến mà bạn thường gặp bao gồm:
- +5V: Từng là tiêu chuẩn phổ biến cho các mạch logic TTL (Transistor-Transistor Logic) và các vi điều khiển thế hệ cũ.
- +3.3V: Hiện nay là mức điện áp tiêu chuẩn cho nhiều vi điều khiển, IC xử lý, và các thiết bị yêu cầu tiết kiệm năng lượng.
- +12V: Thường được sử dụng trong các ứng dụng công nghiệp, nguồn nuôi cho động cơ, hoặc các mạch cần điện áp cao hơn.
- +1.8V, +1.2V: Xuất hiện trong các vi mạch hiện đại với công nghệ tiên tiến, tập trung vào hiệu suất năng lượng.
VCC đóng vai trò cực kỳ quan trọng cho hoạt động của các thiết bị điện tử. Đối với vi điều khiển, VCC là nguồn năng lượng chính để bộ vi xử lý hoạt động, thực thi các lệnh lập trình, và điều khiển các ngoại vi. Đối với các IC khác như bộ khuếch đại, IC logic, hay chip nhớ, VCC cung cấp năng lượng cần thiết để các transistor bên trong chúng chuyển mạch hoặc thay đổi trạng thái, từ đó tạo ra các chức năng mong muốn. Nếu không có nguồn VCC hoặc VCC không đúng mức, các linh kiện này sẽ không thể hoạt động, dẫn đến tình trạng mạch không chạy hoặc hoạt động sai lệch.
Phân biệt chân VCC với các ký hiệu nguồn khác (VDD, VEE, VSS)
Trong thiết kế mạch điện tử, việc nhầm lẫn giữa các ký hiệu nguồn khác nhau có thể gây ra hậu quả nghiêm trọng. Dưới đây là sự phân biệt chi tiết giữa VCC và các ký hiệu phổ biến khác như VDD, VEE, VSS.

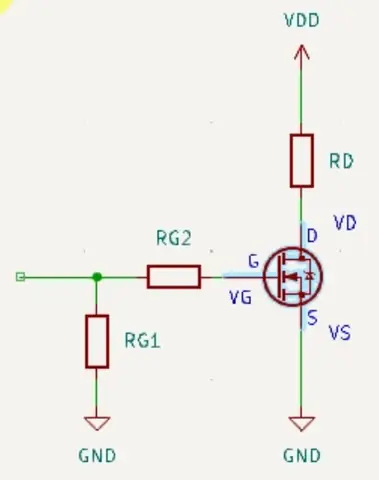

VDD: Viết tắt của “Voltage Drain Drain” hoặc “Voltage Device Drain”, ký hiệu này thường được sử dụng cho các transistor hiệu ứng trường (Field-Effect Transistor – FET), bao gồm MOSFET và JFET. VDD đại diện cho điện áp nguồn dương được cấp vào cực Drain của transistor FET. Trong các mạch số sử dụng công nghệ CMOS (Complementary Metal-Oxide-Semiconductor), VDD thường là điện áp nguồn dương chính, tương tự như VCC trong các mạch BJT.
VEE: Là ký hiệu cho “Voltage Emitter Emitter” hoặc “Voltage Emitter”, chỉ điện áp âm chung. VEE thường được sử dụng trong các mạch có transistor PNP (loại transistor lưỡng cực có cấu trúc khác với NPN) hoặc các mạch mà cần một nguồn điện áp âm để phân cực hoặc hoạt động. VEE sẽ là cực âm của nguồn cấp, trong khi một cực dương khác (có thể là VCC hoặc một điện áp khác) sẽ được sử dụng.
VSS: Viết tắt của “Voltage Source Source” hoặc “Voltage Source”, ký hiệu này thường đi kèm với VDD trong các mạch sử dụng transistor hiệu ứng trường (FET). VSS đại diện cho điện áp nguồn âm hoặc điện áp tham chiếu chung, thường tương đương với ký hiệu GND (Ground – Đất). Trong các mạch CMOS, VSS thường được nối với cực âm của nguồn cấp và đóng vai trò là điểm tham chiếu 0V cho tín hiệu.
Chân VCC Là Gì? Giải Thích Ý Nghĩa Và Phân Biệt Với Các Ký Hiệu Nguồn Khác Có thể bạn quan tâm: Chân Tình Là Gì? Ý Nghĩa, Biểu Hiện Và Phân Biệt Với “chân Tính”
Để dễ dàng hình dung sự khác biệt, chúng ta có thể tham khảo bảng so sánh sau:
| Ký hiệu | Tên đầy đủ (phổ biến) | Loại Transistor/Mạch sử dụng | Cực tính nguồn | Vai trò chính | Tương đương với |
|---|---|---|---|---|---|
| VCC | Voltage Common Collector | Transistor lưỡng cực (BJT) | Dương (+) | Nguồn dương chung | – |
| VDD | Voltage Drain Drain/Device | Transistor hiệu ứng trường (FET), mạch số | Dương (+) | Nguồn dương cho cực Drain/Nguồn chính | VCC (trong mạch số) |
| VEE | Voltage Emitter Emitter | Transistor PNP, mạch cần nguồn âm | Âm (-) | Nguồn âm chung | – |
| VSS | Voltage Source Source | Transistor hiệu ứng trường (FET), mạch số | Âm (-) | Nguồn âm / Điểm tham chiếu | GND |
Bảng này giúp làm rõ vai trò và phạm vi sử dụng của từng ký hiệu nguồn, là công cụ hữu ích để tránh nhầm lẫn khi làm việc với các sơ đồ mạch phức tạp.
Cách xác định chân VCC trên các loại linh kiện điện tử
Việc xác định chính xác chân VCC trên một linh kiện điện tử là bước đầu tiên và quan trọng nhất để đảm bảo mạch hoạt động đúng. Có nhiều phương pháp để thực hiện điều này, tùy thuộc vào loại linh kiện và tài liệu bạn có sẵn.
Phương pháp đáng tin cậy nhất là đọc datasheet (tờ dữ liệu kỹ thuật) của linh kiện. Hầu hết các nhà sản xuất đều cung cấp datasheet chi tiết cho sản phẩm của họ, trong đó có sơ đồ chân (pinout diagram) và mô tả chức năng của từng chân. Bạn chỉ cần tìm đến phần mô tả chân và xác định chân nào được gán nhãn là VCC. Datasheet thường đi kèm với thông tin về dải điện áp hoạt động cho phép của VCC, điều này rất quan trọng để tránh làm hỏng linh kiện.
Trong nhiều trường hợp, các nhà sản xuất mạch in (PCB) hoặc dây nối cũng sử dụng quy ước màu sắc để thể hiện các chân nguồn. Màu đỏ thường được sử dụng để chỉ dây cấp nguồn dương, và trong nhiều sơ đồ mạch, dây màu đỏ sẽ được nối vào chân VCC của các linh kiện. Tuy nhiên, đây chỉ là một quy ước và không phải lúc nào cũng đúng, đặc biệt là trên các bo mạch cũ hoặc được tùy chỉnh.
Khi không có datasheet hoặc các ký hiệu trên mạch không rõ ràng, bạn có thể sử dụng đồng hồ đo VOM (Volt-Ohm-Meter) để kiểm tra. Đầu tiên, cấp nguồn cho mạch theo cách bạn dự đoán. Sau đó, sử dụng VOM ở chế độ đo điện áp DC, đặt que đo âm vào điểm nghi ngờ là GND (thường là các chân hoặc bề mặt kim loại được nối với khung hoặc đất chung), và dò từng chân còn lại bằng que đo dương. Chân nào cho ra một mức điện áp dương ổn định (ví dụ: +5V, +3.3V) và là mức điện áp mong muốn cho hoạt động của linh kiện, thì đó có khả năng là chân VCC. Tuy nhiên, phương pháp này đòi hỏi sự cẩn trọng để tránh đo sai và gây chập.
Có thể bạn quan tâm: Chân Tâm Phật Tánh Là Gì? Khám Phá Bản Chất Của Đức Phật Bên Trong Bạn
Trường hợp không sử dụng chân VCC thì có ảnh hưởng gì?
Việc không nối hoặc đấu nối sai chân VCC có thể dẫn đến nhiều vấn đề nghiêm trọng, ảnh hưởng trực tiếp đến khả năng hoạt động của mạch điện tử.
Lý do cơ bản khiến không nối VCC có thể khiến mạch hoặc linh kiện không hoạt động là vì VCC chính là nguồn năng lượng chính. Giống như một chiếc xe cần xăng để chạy, một vi điều khiển hay một con IC cần có điện áp VCC được cung cấp để các bóng bán dẫn bên trong nó có thể “bật” hoặc “tắt”, từ đó thực hiện các chức năng xử lý. Nếu không có VCC, linh kiện sẽ hoàn toàn “tê liệt”, không có bất kỳ hoạt động nào xảy ra.
Tuy nhiên, cũng có những trường hợp ngoại lệ hoặc cách xử lý đặc biệt:
- Mạch rất đơn giản hoặc không có linh kiện chủ động: Một số mạch thụ động chỉ bao gồm điện trở, tụ điện, cuộn cảm và không có linh kiện bán dẫn như transistor hay IC, thì sẽ không có chân VCC.
- Linh kiện chỉ dùng nguồn khác: Một số linh kiện có thể sử dụng các nguồn điện áp khác, ví dụ như nguồn VDD hoặc VEE đã được đề cập, và không yêu cầu VCC.
- Chế độ chờ hoặc nguồn phụ: Trong một số thiết kế phức tạp, có thể có các chân VCC cho hoạt động chính và một chân nguồn khác (ví dụ: VBat) cho chế độ chờ hoặc các chức năng đặc biệt. Nếu chỉ kích hoạt chế độ chờ, VCC chính có thể không cần được cấp.
- Cấu hình jumper/switch: Một số bo mạch cho phép người dùng cấu hình nguồn cấp thông qua các jumper hoặc switch. Nếu jumper được đặt sai vị trí, VCC có thể không được kết nối đúng cách.
Trong các thiết kế tiêu chuẩn và khi sử dụng các IC hiện đại, việc bỏ qua chân VCC hoặc đấu nối sai là một lỗi nghiêm trọng và gần như chắc chắn sẽ dẫn đến hỏng hóc hoặc mạch không hoạt động. Luôn luôn kiểm tra kỹ datasheet và sơ đồ mạch trước khi tiến hành đấu nối.
Tầm quan trọng của việc phân biệt các ký hiệu nguồn trong thiết kế mạch
Việc hiểu rõ và phân biệt chính xác các ký hiệu nguồn như VCC, VDD, VEE, và VSS là vô cùng quan trọng, không chỉ đối với các kỹ sư điện tử chuyên nghiệp mà còn cả những người mới bắt đầu tìm hiểu về mạch điện. Sự nhầm lẫn đơn giản về các ký hiệu này có thể dẫn đến việc đấu nối sai điện áp, gây cháy nổ, hỏng hóc linh kiện, hoặc khiến toàn bộ mạch không hoạt động như mong đợi.
Có thể bạn quan tâm: Chân Trời Mới Là Gì? Ý Nghĩa Biểu Tượng Và Ứng Dụng Trong Cuộc Sống
Nguyên tắc cơ bản khi đấu nối nguồn cho vi điều khiển và các dòng IC phổ biến luôn xoay quanh việc xác định đúng chân nguồn dương (VCC hoặc VDD) và chân nguồn âm/tham chiếu (VSS hoặc GND), đồng thời đảm bảo điện áp cung cấp nằm trong dải hoạt động cho phép của linh kiện. Đọc kỹ datasheet, sử dụng sơ đồ mạch rõ ràng và kiểm tra kỹ lưỡng trước khi cấp nguồn là những bước không thể bỏ qua.

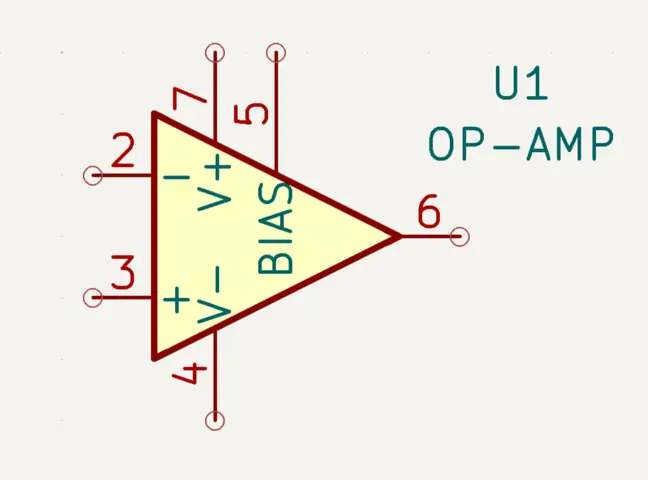

Vai trò của VCC trong hoạt động của các bộ khuếch đại
Trong các bộ khuếch đại, VCC đóng vai trò then chốt trong việc xác định khả năng hoạt động và hiệu suất của mạch. Cụ thể, VCC ảnh hưởng trực tiếp đến biên độ tín hiệu đầu ra tối đa mà bộ khuếch đại có thể đạt được. Điện áp VCC càng cao, thì biên độ tín hiệu đầu ra lý thuyết cũng có thể càng lớn, cho phép bộ khuếch đại xử lý các tín hiệu mạnh hơn hoặc truyền tín hiệu đi xa hơn.
Tuy nhiên, việc chọn điện áp VCC phù hợp cho từng loại bộ khuếch đại cần dựa trên nhiều yếu tố. Thứ nhất là yêu cầu về biên độ đầu ra. Thứ hai là khả năng chịu đựng điện áp của các linh kiện khác trong mạch, đặc biệt là các transistor. Thứ ba là công suất tiêu thụ và vấn đề tản nhiệt. Sử dụng VCC quá cao so với thiết kế có thể làm hỏng bộ khuếch đại hoặc các linh kiện liên quan, trong khi VCC quá thấp sẽ hạn chế biên độ tín hiệu và có thể làm giảm hiệu quả hoạt động.
VCC và VBAT trong các thiết bị di động và pin
Trong các thiết bị di động hiện đại như điện thoại thông minh, máy tính bảng, hay các thiết bị đeo thông minh, bạn sẽ thường gặp thêm một ký hiệu nguồn khác là VBAT. VBAT là viết tắt của “Voltage Battery” và nó khác biệt với VCC ở chỗ VBAT thường đại diện trực tiếp cho điện áp từ nguồn pin. Trong khi VCC thường là một điện áp đã được điều chỉnh, ổn áp và có thể đến từ nhiều nguồn khác nhau (bao gồm cả pin thông qua các bộ điều chỉnh điện áp), thì VBAT là nguồn năng lượng trực tiếp từ cell pin.
Vai trò của VBAT rất quan trọng, đặc biệt là trong việc duy trì hoạt động của các mạch thời gian thực (Real-Time Clock – RTC) hoặc bộ nhớ nhỏ (như EEPROM lưu trữ cài đặt) ngay cả khi thiết bị đã được tắt nguồn chính. Điều này cho phép thiết bị có thể ghi nhớ thời gian hiện tại, các cài đặt quan trọng, hoặc thức dậy theo lịch trình mà không cần phải khởi động lại toàn bộ hệ thống và thiết lập lại từ đầu. Điện áp VBAT thường là điện áp danh định của viên pin, ví dụ như 3.7V cho pin Li-ion.
Lỗi thường gặp khi đấu nối chân VCC và cách khắc phục
Các lỗi phổ biến khi đấu nối chân VCC thường xuất phát từ sự bất cẩn hoặc thiếu hiểu biết về nguyên lý mạch. Một số sai lầm thường gặp bao gồm:
- Đấu ngược cực VCC và GND: Đây là lỗi nghiêm trọng nhất, có thể gây cháy IC ngay lập tức do dòng điện chạy theo chiều ngược lại.
- Sai điện áp VCC: Cấp một điện áp cao hơn mức cho phép của VCC có thể làm hỏng linh kiện do quá áp. Ngược lại, cấp điện áp thấp hơn mức hoạt động tối thiểu có thể khiến IC không hoạt động hoặc hoạt động không ổn định.
- Nối VCC vào chân tín hiệu: Việc này có thể làm hỏng bộ xử lý hoặc các IC khác do tín hiệu bị đẩy lên mức điện áp nguồn.
- Chập VCC với các chân khác: Các lỗi dây nối có thể tạo ra đường dẫn chập điện, gây đoản mạch và làm hỏng linh kiện.
- Quên không nối VCC: Như đã đề cập, nếu quên nối VCC, linh kiện sẽ hoàn toàn không hoạt động.
Cách khắc phục các lỗi này chủ yếu dựa vào việc kiểm tra và sửa chữa cẩn thận:
- Ngắt nguồn ngay lập tức: Nếu nghi ngờ có lỗi, hãy ngắt nguồn điện để tránh làm hỏng thêm các bộ phận khác.
- Kiểm tra lại sơ đồ mạch và datasheet: Xác định lại đúng vị trí các chân VCC, GND và các chân tín hiệu.
- Kiểm tra bằng đồng hồ VOM: Đo lại các kết nối để đảm bảo chúng chính xác và không bị chập. Kiểm tra điện áp cấp vào mạch trước khi kết nối với IC.
- Kiểm tra trực quan: Tìm kiếm các dấu hiệu cháy nổ, phồng rộp trên IC hoặc các linh kiện khác.
- Thay thế linh kiện hỏng: Nếu linh kiện đã bị hỏng, cần thay thế bằng linh kiện mới và đảm bảo đấu nối đúng.
Tiêu chuẩn điện áp trên các họ IC khác nhau
Các họ IC khác nhau, được thiết kế cho các mục đích và công nghệ sản xuất khác nhau, thường có các mức điện áp VCC hoạt động tiêu chuẩn riêng biệt. Ví dụ, các họ IC logic TTL cũ thường hoạt động ở 5V, trong khi các họ CMOS hiện đại thường yêu cầu điện áp thấp hơn như 3.3V, 1.8V, hoặc thậm chí thấp hơn nữa để đạt hiệu quả năng lượng cao và tránh quá nhiệt.
Việc lựa chọn điện áp nguồn (VCC) cho một IC phụ thuộc vào nhiều yếu tố. Yếu tố đầu tiên là yêu cầu của nhà sản xuất IC được ghi rõ trong datasheet. Việc tuân thủ mức điện áp này là bắt buộc để đảm bảo linh kiện hoạt động đúng và bền bỉ. Thứ hai là hệ thống điện áp chung của toàn bộ bo mạch. Thường thì, các linh kiện trên cùng một bo mạch sẽ được thiết kế để hoạt động với một hoặc một vài mức điện áp nguồn chung (ví dụ: 3.3V cho logic chính, 12V cho động cơ) để đơn giản hóa thiết kế nguồn cấp. Cuối cùng, hiệu suất năng lượng và tốc độ hoạt động cũng là yếu tố ảnh hưởng. Điện áp cao hơn thường cho phép tốc độ xử lý nhanh hơn nhưng tiêu thụ nhiều năng lượng hơn và sinh nhiệt nhiều hơn. Ngược lại, điện áp thấp hơn giúp tiết kiệm năng lượng và giảm nhiệt, nhưng có thể hạn chế tốc độ xử lý.
