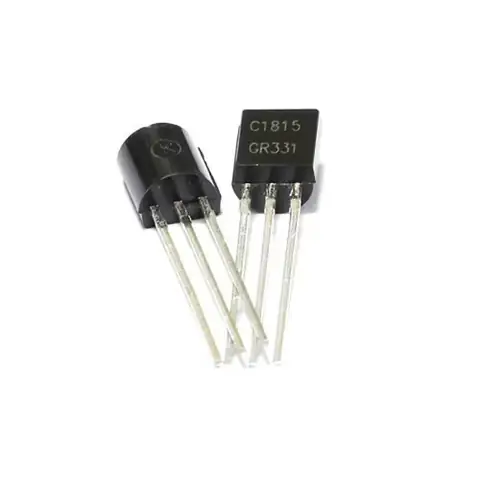

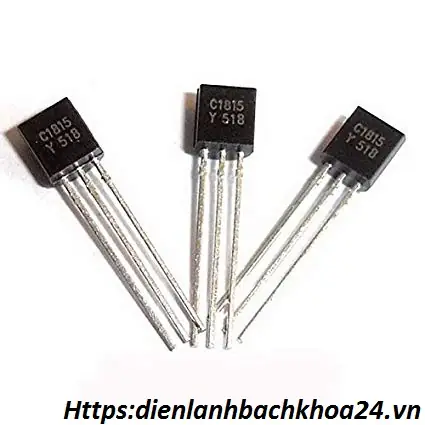

Transistor C1815 là một linh kiện bán dẫn NPN đa năng, đóng vai trò quan trọng trong nhiều mạch điện tử nhờ khả năng khuếch đại tín hiệu và thực hiện chức năng chuyển mạch. Được ưa chuộng bởi tính linh hoạt, giá thành hợp lý và hiệu suất ổn định, C1815 là lựa chọn phổ biến cho cả người mới học và các kỹ sư điện tử chuyên nghiệp.
Bài viết này sẽ đi sâu vào khám phá transistor C1815, từ định nghĩa, cấu tạo, nguyên lý hoạt động, các thông số kỹ thuật quan trọng cho đến những ứng dụng thực tế và cách kiểm tra. Đồng thời, chúng ta cũng sẽ xem xét ưu nhược điểm và các lựa chọn thay thế, giúp bạn hiểu rõ hơn về linh kiện này và ứng dụng hiệu quả trong các dự án của mình.
Transistor C1815 là gì và vai trò trong mạch điện tử?
Transistor C1815 là một loại transistor lưỡng cực (Bipolar Junction Transistor – BJT) thuộc loại NPN, được sử dụng rộng rãi trong lĩnh vực điện tử như một linh kiện bán dẫn đa năng.
Chức năng cơ bản của transistor C1815 trong mạch điện tử bao gồm hai vai trò chính: khuếch đại tín hiệu và hoạt động như một công tắc điện tử. Khi tín hiệu đầu vào ở cực Base đủ lớn, transistor sẽ cho phép dòng điện lớn hơn đi qua giữa cực Collector và Emitter, từ đó khuếch đại tín hiệu ban đầu. Ngược lại, nó có thể được điều khiển để bật hoặc tắt hoàn toàn dòng điện, giống như một công tắc điều khiển bằng điện áp hoặc dòng điện nhỏ.
Đặc điểm cấu tạo và nguyên lý hoạt động của transistor C1815
Có thể bạn quan tâm: Khối C16 Là Gì? Các Ngành Học, Trường Thi Và Lộ Trình Chọn Khối Hiệu Quả
Transistor C1815, với ký hiệu là NPN, có cấu tạo gồm ba lớp bán dẫn được ghép nối với nhau theo thứ tự P-N-P.
Cụ thể, cấu tạo của transistor NPN bao gồm hai lớp bán dẫn loại P (chất nhận điện tử) kẹp giữa một lớp bán dẫn loại N (chất cho điện tử). Lớp bán dẫn loại N ở giữa là cực Base (B), còn hai lớp bán dẫn loại P ở hai bên sẽ tạo thành cực Emitter (E) và cực Collector (C). Sự ghép nối này tạo ra hai lớp chuyển tiếp P-N: một giữa Emitter và Base, và một giữa Base và Collector.
Nguyên lý hoạt động cơ bản của transistor C1815, cũng như các transistor NPN khác, dựa trên việc điều khiển dòng điện qua cực Base. Khi có một dòng điện nhỏ chạy vào cực Base (thường là dòng điện dương so với Emitter), nó sẽ làm thay đổi tính chất của hai lớp chuyển tiếp P-N. Cụ thể, nó sẽ làm giảm điện trở của chuyển tiếp Emitter-Base, cho phép một lượng lớn các hạt tải điện (electron trong trường hợp NPN) di chuyển từ Emitter sang Collector.
Khi hoạt động như một công tắc điện, transistor C1815 sẽ được điều khiển bởi dòng điện ở cực Base. Nếu dòng Base bằng 0 hoặc quá nhỏ, transistor sẽ ở trạng thái “tắt”, không cho dòng điện đáng kể chạy qua giữa Collector và Emitter. Ngược lại, nếu dòng Base đủ lớn, transistor sẽ ở trạng thái “bật”, cho phép dòng điện chạy qua.
Khi hoạt động như một bộ khuếch đại, transistor C1815 sẽ sử dụng một dòng điện nhỏ tại cực Base để điều khiển một dòng điện lớn hơn nhiều chạy giữa Collector và Emitter. Sự thay đổi nhỏ trong dòng Base sẽ dẫn đến sự thay đổi tương ứng, nhưng lớn hơn, trong dòng Collector, từ đó khuếch đại tín hiệu đầu vào.
Thông số kỹ thuật quan trọng của transistor C1815
Có thể bạn quan tâm: C11H22O11 Là Gì? Giải Mã Công Thức Đường Và Ứng Dụng Thực Tế
Để sử dụng transistor C1815 một cách hiệu quả, việc hiểu rõ các thông số kỹ thuật quan trọng là điều cần thiết.
Các thông số kỹ thuật cốt lõi bao gồm:
Uc cực đại (Collector-Emitter Voltage – V_CEO): Đây là điện áp cực đại mà transistor có thể chịu được giữa cực Collector và Emitter khi cực Base không được phân cực hoặc phân cực ngược. Đối với C1815, giá trị này thường là 50V, cho biết giới hạn điện áp hoạt động để tránh hỏng hóc.
Ic cực đại (Collector Current – I_C(max)): Là dòng điện cực đại mà transistor có thể cho phép chạy qua giữa cực Collector và Emitter. Với C1815, giá trị này thường là 150mA. Vượt quá giới hạn này có thể gây quá nhiệt và làm hỏng transistor.
Ube (Base-Emitter Voltage): Điện áp cần thiết giữa cực Base và Emitter để transistor bắt đầu dẫn. Thông thường, ngưỡng này khoảng 0.6V đến 0.7V đối với transistor silicon.
Ib (Base Current): Dòng điện cần thiết chạy vào cực Base để điều khiển dòng Collector. Giá trị này thường rất nhỏ so với dòng Collector.
Hfe (DC Current Gain – β): Đây là hệ số khuếch đại dòng điện một chiều, cho biết mối quan hệ giữa dòng Collector và dòng Base (Ic = Hfe Ib). Hfe của C1815 thường dao động trong khoảng 120 đến 1000, tùy thuộc vào từng loại (ví dụ C1815-R, C1815-GR có các dải Hfe khác nhau), cho thấy khả năng khuếch đại tín hiệu của transistor.
Bên cạnh đó, các thông số khác như tần số hoạt động (fT – Transition Frequency) cho biết transistor có thể hoạt động hiệu quả ở tần số nào, và công suất tiêu tán cực đại (P_D(max)) cho biết lượng công suất mà transistor có thể tiêu thụ mà không bị quá nhiệt, cũng rất quan trọng để đảm bảo hoạt động ổn định.
Ý nghĩa của từng thông số này là rất lớn đối với việc lựa chọn và sử dụng transistor C1815. Ví dụ, nếu mạch yêu cầu hoạt động ở điện áp cao, bạn cần chọn transistor có V_CEO lớn hơn điện áp hoạt động của mạch. Tương tự, nếu mạch cần khuếch đại dòng lớn, bạn cần xem xét Ic(max) và Hfe.
Các ứng dụng phổ biến của transistor C1815
Nhờ những đặc tính ưu việt, transistor C1815 được ứng dụng rộng rãi trong nhiều lĩnh vực của kỹ thuật điện tử.
Có thể bạn quan tâm: C&P Là Gì? Khám Phá Các Định Nghĩa Và Ý Nghĩa Đa Dạng Của C&P
- Mạch khuếch đại âm thanh, tín hiệu nhỏ: C1815 thường được sử dụng làm tầng tiền khuếch đại cho các bộ khuếch đại âm thanh, hoặc để khuếch đại các tín hiệu yếu từ cảm biến, micro. Khả năng khuếch đại tốt và nhiễu thấp làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ trung thực cao.
- Mạch dao động: Transistor C1815 có thể được cấu hình trong các mạch dao động như mạch Colpitts hoặc Hartley để tạo ra tín hiệu tần số. Các mạch này thường được sử dụng trong bộ phát tín hiệu, đồng hồ, hoặc các ứng dụng tạo nhịp.
- Mạch điều khiển đơn giản: Vai trò như một công tắc điện tử của C1815 cho phép nó được sử dụng để điều khiển các thiết bị tải như đèn LED, rơ-le, hoặc động cơ nhỏ dựa trên tín hiệu điều khiển từ vi điều khiển hoặc các mạch logic khác.
- Các ứng dụng thương mại và giáo dục phổ biến: Transistor C1815 xuất hiện trong rất nhiều thiết bị điện tử tiêu dùng, từ bộ nguồn, bộ điều chỉnh điện áp đến các bảng mạch học tập. Sự phổ biến và chi phí thấp khiến nó trở thành một linh kiện quen thuộc trong các dự án thực hành của sinh viên và người yêu thích điện tử.
Hướng dẫn cách kiểm tra và đo đạc transistor C1815
Việc kiểm tra xem transistor C1815 còn hoạt động tốt hay đã bị hỏng là một kỹ năng cơ bản khi làm việc với linh kiện điện tử.
Các phương pháp kiểm tra đơn giản nhất thường sử dụng đồng hồ vạn năng (multimeter) ở chế độ đo diode hoặc đo điện trở.

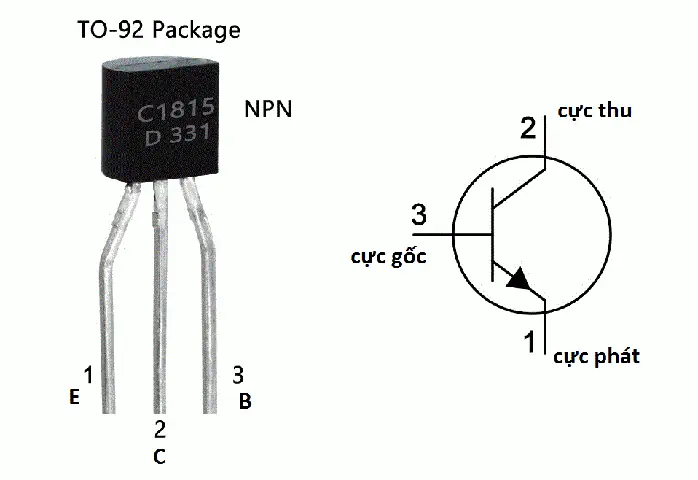

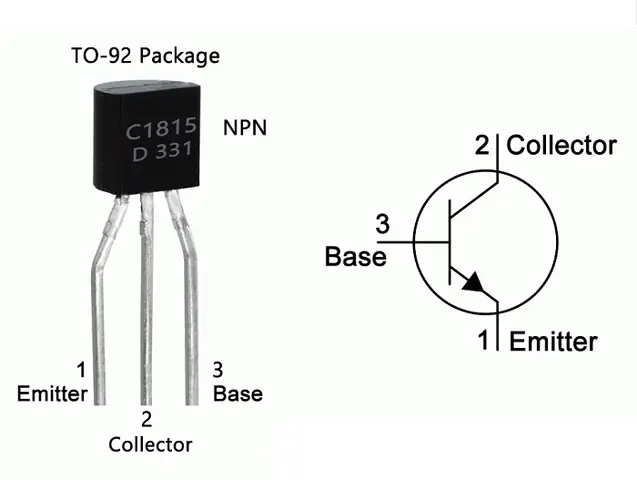

Để kiểm tra, bạn cần xác định các chân Emitter (E), Base (B), và Collector (C) của transistor. Thông thường, transistor C1815 có 3 chân. Bạn có thể tra cứu datasheet hoặc tìm thông tin trên mạng để xác định chân B, C, E cho từng loại package của C1815.
Sử dụng đồng hồ vạn năng ở chế độ đo diode:
1. Đo giữa Base và Emitter: Đặt que dương (RED) của đồng hồ vào chân Base và que âm (BLACK) vào chân Emitter. Nếu đo được một giá trị điện áp (khoảng 0.5V – 0.8V), điều này cho thấy chuyển tiếp Base-Emitter đang hoạt động bình thường. Sau đó, đổi chiều que đo (que âm vào Base, que dương vào Emitter). Lúc này, đồng hồ phải hiển thị giá trị “OL” (Open Loop) hoặc vô cùng lớn, cho thấy chuyển tiếp này có tính một chiều.
2. Đo giữa Base và Collector: Thực hiện tương tự như đo giữa Base và Emitter. Một chiều đo sẽ cho giá trị điện áp dẫn, chiều còn lại sẽ cho giá trị “OL”.
3. Đo giữa Collector và Emitter: Ở cả hai chiều đo, đồng hồ đều phải hiển thị “OL” hoặc giá trị vô cùng lớn. Nếu đo giữa C và E mà cho ra một giá trị điện áp nhỏ ở cả hai chiều, transistor có thể đã bị chập.
Các dấu hiệu nhận biết transistor bị hỏng có thể bao gồm:
Đo thông mạch (0 ohm) giữa các chân, đặc biệt là giữa Collector và Emitter.
Đo ở cả hai chiều giữa các chân đều cho kết quả tương tự nhau, không có tính một chiều rõ rệt.
Đồng hồ luôn hiển thị “OL” ngay cả khi đo giữa Base và Emitter/Collector.
Transistor nóng lên bất thường khi lắp vào mạch.
Có thể bạn quan tâm: C&D Là Gì? Giải Mã Ý Nghĩa Và Các Đơn Vị Mang Tên C&D Phổ Biến Tại Việt Nam
Ưu nhược điểm và lựa chọn thay thế cho transistor C1815
Transistor C1815 có nhiều ưu điểm nổi bật khiến nó trở thành một linh kiện được ưa chuộng.
Ưu điểm nổi bật:
- Nhiễu thấp: So với nhiều loại transistor thông dụng khác, C1815 thường có độ nhiễu thấp, rất lý tưởng cho các ứng dụng khuếch đại tín hiệu nhạy cảm như âm thanh hoặc tín hiệu từ cảm biến.
- Hiệu suất ổn định: Transistor này cung cấp hiệu suất đáng tin cậy trong các điều kiện hoạt động thông thường, đảm bảo tính ổn định cho mạch điện.
- Giá thành rẻ: C1815 có chi phí sản xuất thấp, do đó giá thành trên thị trường rất phải chăng, phù hợp với cả các dự án cá nhân và sản xuất hàng loạt.
- Kích thước nhỏ: Với các loại package nhỏ gọn, C1815 dễ dàng tích hợp vào các bảng mạch có không gian hạn chế.
Nhược điểm cần lưu ý:
- Giới hạn về điện áp và dòng điện: Mặc dù là đa năng, C1815 có giới hạn về điện áp Collector-Emitter tối đa (khoảng 50V) và dòng Collector tối đa (khoảng 150mA). Do đó, nó không phù hợp với các ứng dụng yêu cầu xử lý điện áp hoặc dòng điện quá cao.
- Không phải là transistor công suất: C1815 chủ yếu dùng cho tín hiệu nhỏ hoặc điều khiển tải nhẹ, không thể thay thế cho các transistor công suất lớn trong các ứng dụng như bộ nguồn chuyển mạch hiệu suất cao hoặc mạch khuếch đại âm thanh công suất lớn.
Gợi ý các transistor tương đương hoặc có thể thay thế C1815 trong các ứng dụng cụ thể:
Khi cần thay thế transistor C1815, bạn có thể xem xét các linh kiện có cùng loại NPN và các thông số kỹ thuật tương đương hoặc cao hơn.
So sánh transistor C1815 với các loại transistor NPN thông dụng khác
Có nhiều loại transistor NPN thông dụng khác trên thị trường, mỗi loại có những đặc điểm riêng biệt so với C1815.
- 2N3904: Đây là một trong những transistor NPN đa năng phổ biến nhất, tương tự như C1815 về khả năng khuếch đại tín hiệu nhỏ và chức năng chuyển mạch. Tuy nhiên, 2N3904 thường có dòng Collector tối đa cao hơn một chút (khoảng 200mA) và điện áp V_CEO tương đương hoặc cao hơn.
- BC547/BC548/BC549: Các loại transistor này cũng thuộc dòng NPN đa năng, thường được sử dụng trong các mạch khuếch đại và chuyển mạch. Chúng có các dải Hfe khác nhau (được ký hiệu bằng chữ cái cuối) và có thể là lựa chọn thay thế tốt tùy thuộc vào yêu cầu cụ thể về độ lợi và nhiễu.
- S8050: Một loại transistor NPN công suất nhỏ khác, thường có dòng Collector tối đa cao hơn C1815 (khoảng 500mA) và khả năng chịu điện áp tương đương. S8050 phù hợp hơn cho các ứng dụng cần dòng tải lớn hơn một chút.
Điểm khác biệt chính giữa các transistor này nằm ở thông số dòng điện cực đại, điện áp cực đại, hệ số khuếch đại (Hfe), độ nhiễu, và tần số hoạt động. Việc lựa chọn transistor thay thế cần dựa trên việc so sánh các thông số này với yêu cầu của mạch.
Khi nào nên sử dụng transistor C1815?
Transistor C1815 là lựa chọn tối ưu trong các trường hợp điển hình sau:
Khi bạn cần một transistor NPN đa năng, có khả năng khuếch đại tín hiệu âm thanh hoặc tín hiệu điều khiển nhỏ.
Khi dự án đòi hỏi một bộ chuyển mạch điện tử đơn giản để bật/tắt các tải công suất thấp như đèn LED, rơ-le nhỏ.
Trong các mạch dao động tần số thấp đến trung bình.
Khi xây dựng các mạch giáo dục, thí nghiệm điện tử cơ bản do tính phổ biến, dễ tìm và chi phí hợp lý.
Khi bạn ưu tiên độ nhiễu thấp trong các mạch khuếch đại tín hiệu nhạy cảm.
Mua transistor C1815 ở đâu uy tín?
Việc tìm mua linh kiện điện tử chất lượng và chính hãng là rất quan trọng để đảm bảo sự ổn định và độ tin cậy của mạch điện.
Lời khuyên chung về việc tìm kiếm nhà cung cấp linh kiện điện tử đáng tin cậy bao gồm việc ưu tiên các cửa hàng chuyên dụng, các nhà phân phối có uy tín trong ngành. Bạn có thể tìm kiếm các cửa hàng linh kiện điện tử lớn tại các thành phố, các trang thương mại điện tử chuyên về linh kiện hoặc các nhà bán lẻ trực tuyến có đánh giá tốt từ cộng đồng người dùng.
Các tiêu chí lựa chọn nơi mua hàng bao gồm:
Chất lượng sản phẩm: Ưu tiên nơi cung cấp linh kiện có nguồn gốc rõ ràng, có cam kết về chất lượng và có chính sách đổi trả nếu sản phẩm lỗi.
Giá cả: So sánh giá giữa các nhà cung cấp để tìm được mức giá hợp lý nhất, tránh mua phải hàng đội giá.
Dịch vụ khách hàng: Chọn nơi có đội ngũ tư vấn am hiểu, sẵn sàng giải đáp thắc mắc và hỗ trợ khách hàng.
Độ đa dạng sản phẩm: Một nhà cung cấp tốt thường có danh mục sản phẩm phong phú, giúp bạn dễ dàng tìm thấy các linh kiện khác cần thiết cho dự án.
