Bóc tách bản vẽ cơ khí là quá trình phân tích chi tiết từng yếu tố trên bản vẽ kỹ thuật để hiểu rõ cấu tạo, kích thước, vật liệu, dung sai và các yêu cầu kỹ thuật khác của một chi tiết hoặc một cụm lắp ráp. Đây là kỹ năng nền tảng, đóng vai trò then chốt giúp kỹ sư nắm bắt thông tin một cách chính xác, phục vụ hiệu quả cho các công đoạn tiếp theo trong quy trình sản xuất.
Trong bài viết này, chúng ta sẽ đi sâu vào định nghĩa, tầm quan trọng của việc bóc tách bản vẽ cơ khí, các loại bản vẽ thường gặp, một quy trình chi tiết từng bước cùng với những kỹ năng và công cụ hỗ trợ cần thiết. Đặc biệt, chúng ta cũng sẽ đề cập đến những sai lầm phổ biến mà kỹ sư mới thường mắc phải và cách khắc phục hiệu quả.
Bóc Tách Bản Vẽ Cơ Khí Là Gì?
Bóc tách bản vẽ cơ khí là hoạt động phân tích một cách có hệ thống và chi tiết các thông tin được thể hiện trên bản vẽ kỹ thuật cơ khí. Bản chất của quá trình này là “giải mã” các ký hiệu, đường nét, kích thước, dung sai, ghi chú và các thông tin kỹ thuật khác để hình dung rõ ràng về hình dạng, kích thước, cấu tạo vật lý, vật liệu sử dụng, và các yêu cầu về độ chính xác của sản phẩm cơ khí.
Mục đích chính của việc bóc tách bản vẽ cơ khí là để hiểu rõ mọi khía cạnh của chi tiết hoặc sản phẩm được thể hiện. Điều này bao gồm việc xác định chính xác hình dạng 3D, các kích thước bao ngoài và kích thước chức năng, giới hạn cho phép về sai số kích thước (dung sai), các yêu cầu về độ nhám bề mặt, xử lý nhiệt, vật liệu cấu thành và các ghi chú đặc biệt khác.
Tại Sao Cần Bóc Tách Bản Vẽ Cơ Khí?
Việc bóc tách bản vẽ cơ khí đóng vai trò cực kỳ quan trọng, là cầu nối thông tin giữa bản vẽ thiết kế và sản phẩm thực tế, ảnh hưởng đến hiệu quả của hầu hết các giai đoạn trong một dự án cơ khí.
Có thể bạn quan tâm: Bóc Trần Là Gì? Định Nghĩa, Ý Nghĩa Và Các Ví Dụ Thực Tế
Đối với các giai đoạn của dự án cơ khí, bản vẽ là “ngôn ngữ” chung. Trong giai đoạn thiết kế, bóc tách bản vẽ giúp kiểm tra tính khả thi, tính toán vật liệu và tối ưu hóa thiết kế. Trong gia công, kỹ sư cần bóc tách để xác định yêu cầu về phôi, phương pháp gia công, dụng cụ cắt và thông số máy. Giai đoạn lắp ráp đòi hỏi hiểu biết về mối ghép, dung sai lắp ghép và trình tự lắp. Kiểm tra chất lượng dựa trên bản vẽ để đảm bảo sản phẩm đạt yêu cầu. Ngay cả trong giai đoạn chào thầu, việc bóc tách bản vẽ để tính toán chi phí vật liệu, nhân công và thời gian sản xuất là không thể thiếu.
Đối với kỹ sư mới bắt đầu sự nghiệp, kỹ năng bóc tách bản vẽ cơ khí là nền tảng để xây dựng tư duy kỹ thuật vững chắc. Việc đọc hiểu bản vẽ một cách chính xác giúp họ hình thành khả năng phân tích vấn đề, liên kết các thông tin rời rạc thành một bức tranh tổng thể, từ đó tránh được những sai sót nghiêm trọng và nhanh chóng tiếp thu kiến thức chuyên môn.
Các Loại Bản Vẽ Cơ Khí Thường Gặp Khi Bóc Tách
Trong quá trình làm việc, kỹ sư sẽ gặp nhiều loại bản vẽ khác nhau, mỗi loại mang một mục đích và chứa đựng những thông tin đặc thù cần chú ý khi bóc tách.

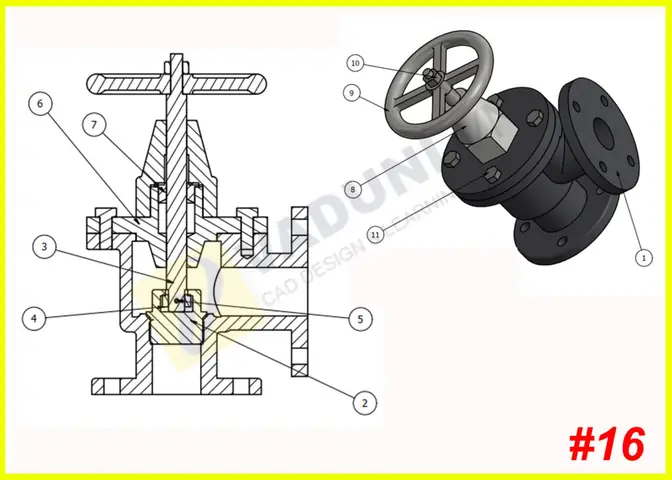

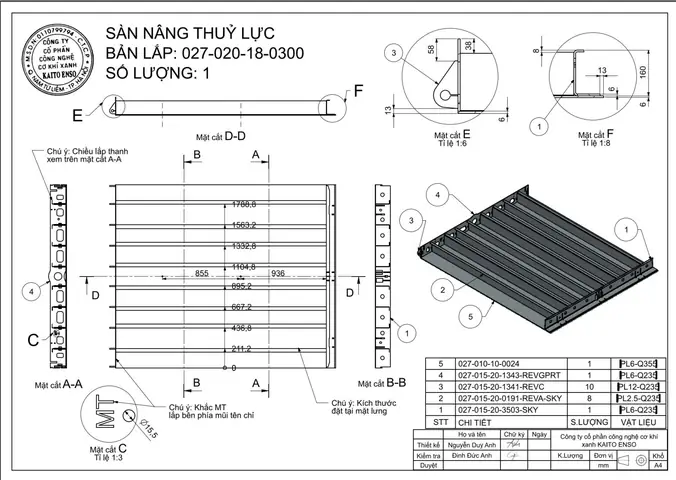

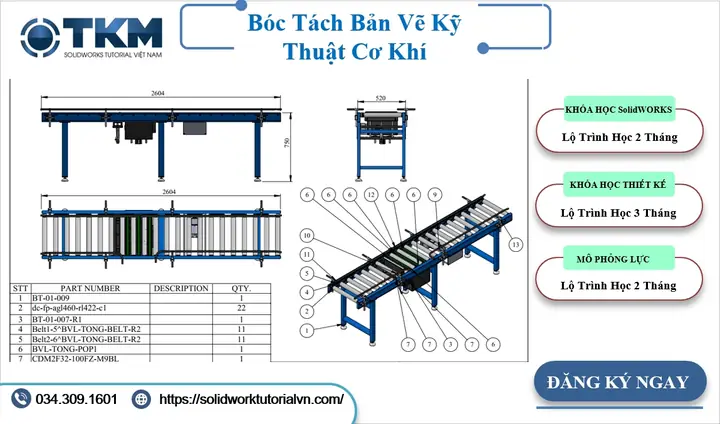

Phổ biến nhất là bản vẽ chi tiết (Part Drawing), thể hiện đầy đủ thông tin về một chi tiết đơn lẻ như hình dạng, kích thước, dung sai, vật liệu, yêu cầu bề mặt, xử lý nhiệt. Tiếp theo là bản vẽ lắp (Assembly Drawing), mô tả cách các chi tiết ghép lại với nhau để tạo thành một cụm hoặc sản phẩm hoàn chỉnh, thường kèm theo danh sách vật tư (BOM – Bill of Materials). Ngoài ra còn có bản vẽ tổng thể (General Arrangement Drawing) thể hiện bố trí chung của một hệ thống lớn, và bản vẽ thi công (Construction Drawing) cung cấp thông tin chi tiết cho việc chế tạo, lắp đặt công trình hoặc kết cấu lớn. Khi bóc tách, cần chú ý đặc biệt đến mối quan hệ giữa các chi tiết trong bản vẽ lắp, các thông số chức năng và các ghi chú chỉ dẫn cụ thể trên từng loại bản vẽ.
Quy Trình Bóc Tách Bản Vẽ Cơ Khí Chi Tiết Từng Bước
Có thể bạn quan tâm: Bóc Tem Con Gái Là Gì? Ý Nghĩa, Lịch Sử Và Góc Nhìn Thực Tế
Để thực hiện việc bóc tách bản vẽ cơ khí một cách hiệu quả và chính xác, kỹ sư cần tuân theo một quy trình có hệ thống.
Bước 1: Chuẩn Bị và Đọc Hiểu Bản Vẽ
Trước khi đi vào chi tiết, bước đầu tiên là thu thập đầy đủ các bản vẽ liên quan đến sản phẩm hoặc hệ thống bạn cần phân tích, đồng thời kiểm tra tổng thể để nắm được cấu trúc và các mối liên hệ cơ bản. Kỹ năng đọc hiểu thông tin cơ bản trên bản vẽ là vô cùng quan trọng. Điều này bao gồm việc nhận diện các ký hiệu tiêu chuẩn về đường nét, mặt cắt, các loại ren; đọc hiểu các thông số kích thước, dung sai cho phép (về kích thước, hình dạng, vị trí); và nắm bắt các ghi chú kỹ thuật, yêu cầu đặc biệt.
Bước 2: Xác Định Các Chi Tiết và Cấu Tạo
Khi đã có cái nhìn tổng quan, bạn cần tập trung vào bản vẽ lắp để phân tích và xác định từng chi tiết cấu thành nên sản phẩm hoặc cụm lắp ráp. Quan trọng hơn nữa là nhận diện mối quan hệ giữa các chi tiết: chúng được ghép nối với nhau bằng phương pháp nào (vít, hàn, ren, mối ép…), mối quan hệ về không gian, và trình tự lắp ráp dự kiến.
Bước 3: Thu Thập Thông Tin Chi Tiết Từng Chi Tiết
Có thể bạn quan tâm: Bóc Ngắn Cắn Dài Nghĩa Là Gì? Giải Thích Thành Ngữ Đầy Đủ & Chi Tiết
Sau khi đã xác định rõ các chi tiết riêng lẻ, bạn cần lập một danh sách chi tiết cần bóc tách và tiến hành thu thập tất cả các thông số kỹ thuật quan trọng cho từng chi tiết. Các thông số này bao gồm: loại vật liệu được chỉ định, kích thước chính xác (chiều dài, chiều rộng, đường kính…), dung sai cho phép của từng kích thước, yêu cầu về độ nhám bề mặt, và bất kỳ yêu cầu xử lý nhiệt nào cần áp dụng. Nếu bản vẽ có kèm theo BOM, đây sẽ là nguồn thông tin hữu ích để kiểm tra và bổ sung.
Bước 4: Phân Tích Khối Lượng và Vật Liệu
Dựa trên kích thước chi tiết đã thu thập và mật độ của vật liệu đã xác định, bạn có thể tiến hành tính toán khối lượng ước tính cho từng chi tiết. Việc này giúp xác định lượng vật liệu cần thiết cho quá trình sản xuất, từ đó phục vụ cho công tác lập kế hoạch vật tư, tính toán chi phí và quản lý vật liệu phế phẩm.
Bước 5: Kiểm Tra và Tổng Hợp Kết Quả
Bước cuối cùng nhưng không kém phần quan trọng là rà soát lại toàn bộ dữ liệu đã bóc tách. Nếu có nhiều bản vẽ liên quan đến cùng một sản phẩm, hãy thực hiện đối chiếu thông tin giữa chúng để đảm bảo tính nhất quán và chính xác. Việc kiểm tra kỹ lưỡng giúp phát hiện sớm các sai sót, mâu thuẫn hoặc thông tin còn thiếu sót, đảm bảo báo cáo bóc tách hoàn chỉnh và đáng tin cậy.
Những Kỹ Năng và Công Cụ Hỗ Trợ Bóc Tách Bản Vẽ Cơ Khí Hiệu Quả
Có thể bạn quan tâm: Bóc Lột Trẻ Em Là Gì? Quy Định Pháp Luật Và Cách Phòng Chống
Để nâng cao hiệu quả và độ chính xác khi bóc tách bản vẽ cơ khí, việc trang bị các kỹ năng mềm và sử dụng các công cụ hỗ trợ là điều cần thiết.
Trước hết, kỹ năng đọc và hiểu bản vẽ kỹ thuật là nền tảng cốt lõi, bao gồm khả năng nhận diện các ký hiệu, quy ước và các quy tắc vẽ. Kỹ năng về dung sai và GD&T (Geometric Dimensioning and Tolerancing) đặc biệt quan trọng để hiểu các yêu cầu về độ chính xác hình học và vị trí. Bên cạnh đó, việc làm quen và sử dụng thành thạo các phần mềm thiết kế cơ khí phổ biến như AutoCAD, SolidWorks, Inventor, hay CATIA sẽ hỗ trợ rất nhiều trong việc xem, phân tích và trích xuất thông tin từ bản vẽ. Kiến thức về các loại vật liệu cơ khí, tính chất của chúng, cũng như quy trình gia công phổ biến (tiện, phay, khoan, mài…) sẽ giúp kỹ sư đưa ra những đánh giá và tính toán sát thực tế hơn.
Sai Lầm Thường Gặp Khi Bóc Tách Bản Vẽ Cơ Khí Và Cách Khắc Phục
Mặc dù quy trình có vẻ đơn giản, nhưng kỹ sư mới thường mắc phải một số sai lầm phổ biến có thể dẫn đến những hậu quả đáng kể.
Hiểu Sai Ký Hiệu Tiêu Chuẩn
Một trong những lỗi cơ bản nhất là hiểu sai hoặc bỏ qua các ký hiệu tiêu chuẩn được sử dụng trên bản vẽ. Mỗi ký hiệu có ý nghĩa kỹ thuật riêng, và việc nhầm lẫn có thể dẫn đến việc áp dụng sai vật liệu, sai phương pháp gia công hoặc sai yêu cầu kỹ thuật. Để khắc phục, kỹ sư cần có một bộ tài liệu tham khảo về các tiêu chuẩn ký hiệu kỹ thuật (ví dụ: ISO, ANSI) và chủ động tra cứu khi gặp thuật ngữ hoặc ký hiệu lạ.
Bỏ Sót Các Chi Tiết Nhỏ Hoặc Phụ Kiện
Trong các bản vẽ lắp phức tạp, người mới thường có xu hướng tập trung vào các chi tiết chính mà bỏ sót các chi tiết nhỏ, các bộ phận phụ trợ như ốc, vít, vòng đệm, chốt… Những chi tiết này tuy nhỏ nhưng lại giữ vai trò quan trọng trong việc đảm bảo sự ổn định và hoạt động của toàn bộ hệ thống. Lời khuyên là hãy xem xét kỹ lưỡng từng khu vực trên bản vẽ lắp, sử dụng chức năng đánh số chi tiết và đối chiếu với danh sách vật tư (BOM) nếu có.
Sai Số Trong Dung Sai và Kích Thước
Việc đọc sai hoặc bỏ qua các thông số về dung sai kích thước, dung sai hình dạng hoặc vị trí là một lỗi nghiêm trọng, có thể dẫn đến sản phẩm không lắp ráp được hoặc hoạt động không chính xác. Dung sai quy định phạm vi kích thước cho phép để chi tiết vẫn đảm bảo chức năng sau khi gia công. Cần lưu ý cách đọc các ký hiệu dung sai (ví dụ: +0.05, -0.02), mối quan hệ giữa các dung sai trong một cụm lắp ráp (ví dụ: lắp ghép chặt, lắp ghép lỏng). Việc hiểu rõ ảnh hưởng của dung sai đến kích thước thực tế là rất quan trọng.
Tính Toán Khối Lượng Thiếu Chính Xác
Sai sót trong tính toán khối lượng thường xuất phát từ việc sử dụng sai công thức, nhầm lẫn đơn vị đo hoặc quên tính đến các yếu tố hao hụt vật liệu trong quá trình gia công. Mật độ vật liệu cần được tra cứu chính xác theo loại vật liệu được chỉ định. Khi tính toán khối lượng, cần bao gồm cả lượng vật liệu phế phẩm dự kiến (ví dụ: vật liệu phôi thừa, ba via). Sử dụng các công cụ hỗ trợ tính toán hoặc phần mềm chuyên dụng có thể giúp giảm thiểu sai số.
