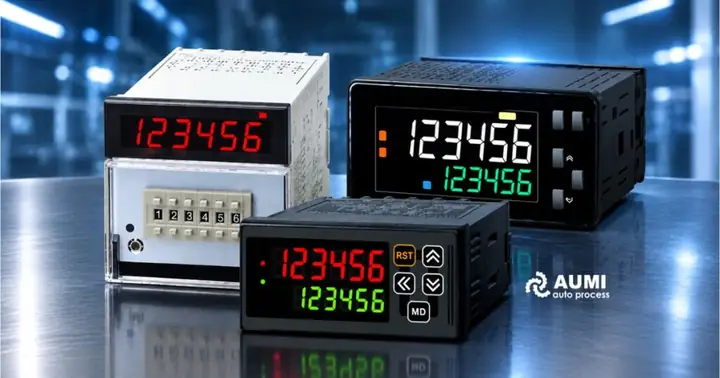

Bộ đếm Counter là một thiết bị điện tử hoặc cơ khí được thiết kế để ghi nhận và hiển thị số lần xảy ra của một sự kiện hoặc một quá trình nhất định. Vai trò cốt lõi của chúng là theo dõi, đếm và báo cáo số lượng, từ đó hỗ trợ các hoạt động giám sát, kiểm soát và tự động hóa trong nhiều lĩnh vực. Hiểu rõ về cấu tạo và nguyên lý hoạt động sẽ giúp bạn khai thác tối đa tiềm năng của các loại bộ đếm này.
Trong bài viết này, chúng ta sẽ đi sâu vào định nghĩa, cấu tạo cơ bản, nguyên lý hoạt động và các loại bộ đếm Counter phổ biến. Đồng thời, chúng tôi sẽ cung cấp các ứng dụng thực tế sinh động và hướng dẫn chi tiết cách lựa chọn, sử dụng bộ đếm Counter sao cho hiệu quả nhất. Cuối cùng, những câu hỏi thường gặp và các khía cạnh chuyên sâu hơn về bộ đếm trong hệ thống PLC, khắc phục sự cố và so sánh thương hiệu cũng sẽ được giải đáp.
Bộ đếm Counter là gì và vai trò của nó?
Bộ đếm Counter, hay còn gọi là bộ đếm số, là một thiết bị chuyên dụng có chức năng chính là đếm các sự kiện. Về bản chất, nó là một mạch điện tử hoặc cơ cấu cơ khí ghi nhận mỗi khi có một tín hiệu đầu vào xuất hiện và tăng hoặc giảm giá trị đếm tương ứng. Vai trò của bộ đếm Counter là theo dõi, ghi lại và hiển thị chính xác số lần xảy ra của một hành động, quá trình hoặc chu kỳ cụ thể.
Trong nhiều trường hợp, bộ đếm Counter có thể bị nhầm lẫn với bộ định thời (Timer). Tuy nhiên, sự khác biệt cơ bản nằm ở chức năng: bộ đếm Counter đếm số lần sự kiện xảy ra, trong khi bộ định thời lại đo lường khoảng thời gian diễn ra một sự kiện. Do đó, mỗi loại có mục đích và ứng dụng riêng biệt trong các hệ thống điều khiển và tự động hóa.
Cấu tạo và nguyên lý hoạt động cơ bản của bộ đếm Counter
Một bộ đếm Counter điển hình bao gồm các thành phần chính như mạch xử lý tín hiệu, bộ phận hiển thị, ngõ vào tín hiệu và ngõ ra. Mạch xử lý, thường là các vi mạch hoặc linh kiện logic, có nhiệm vụ tiếp nhận tín hiệu đếm, thực hiện phép tính cộng hoặc trừ, và cập nhật giá trị. Bộ phận hiển thị, phổ biến là màn hình LED hoặc LCD, sẽ hiển thị kết quả đếm cho người dùng. Ngõ vào là nơi bộ đếm nhận các tín hiệu kích hoạt quá trình đếm, trong khi ngõ ra có thể được sử dụng để kích hoạt các thiết bị khác khi đạt đến một giá trị đếm nhất định.
Có thể bạn quan tâm: Bộ Điều Khiển PID Là Gì? Nguyên Lý Hoạt Động & Ứng Dụng Chi Tiết
Nguyên lý hoạt động chung của bộ đếm Counter là dựa trên việc nhận các xung tín hiệu từ ngõ vào. Mỗi khi một xung tín hiệu hợp lệ được phát hiện, bộ đếm sẽ thực hiện thao tác tăng (đếm lên) hoặc giảm (đếm xuống) giá trị đang lưu trữ trong bộ nhớ của nó. Tín hiệu đầu vào phổ biến mà bộ đếm có thể nhận bao gồm các xung điện áp, tín hiệu từ công tắc, cảm biến tiệm cận, hoặc tín hiệu từ các bộ điều khiển khác.
Các loại bộ đếm Counter phổ biến hiện nay
Bộ đếm Counter có thể được phân loại dựa trên nhiều tiêu chí khác nhau, giúp người dùng dễ dàng lựa chọn loại phù hợp với nhu cầu cụ thể.
Theo nguyên lý hoạt động

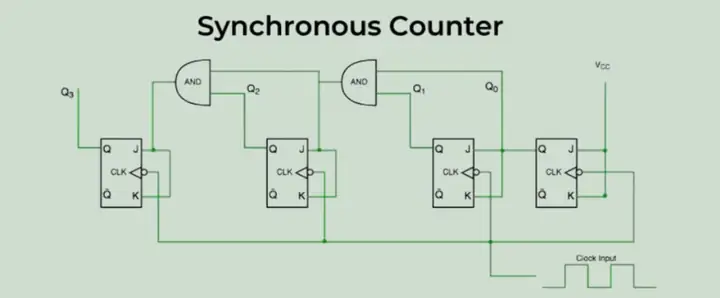

- Bộ đếm đồng bộ (Synchronous Counter): Trong loại này, tất cả các flip-flop (linh kiện nhớ cơ bản) được kích hoạt bởi cùng một tín hiệu clock chung. Điều này đảm bảo rằng tất cả các bit của bộ đếm đều thay đổi trạng thái đồng thời, dẫn đến tốc độ đếm nhanh và độ chính xác cao, ít gặp hiện tượng trễ.
- Bộ đếm không đồng bộ (Asynchronous Counter): Các flip-flop trong bộ đếm không đồng bộ được nối tiếp nhau, tín hiệu clock của flip-flop sau được lấy từ ngõ ra của flip-flop trước. Cách hoạt động này đơn giản hơn nhưng có thể gây ra hiện tượng trễ (propagation delay), làm giảm tốc độ đếm và độ chính xác so với bộ đếm đồng bộ.
Theo chức năng đếm
- Bộ đếm lên (Up Counter): Loại này chỉ có chức năng tăng giá trị đếm khi nhận được tín hiệu đầu vào. Nó thường được sử dụng để đếm số lượng vật phẩm đi qua một điểm, số lượt khách, hoặc số lần hoàn thành một chu trình.
- Bộ đếm xuống (Down Counter): Ngược lại, bộ đếm xuống sẽ giảm giá trị đếm khi nhận tín hiệu. Chúng hữu ích trong các ứng dụng đếm ngược, ví dụ như đếm thời gian còn lại, số lượng sản phẩm cần sản xuất trước một deadline, hoặc số lượng nguyên liệu còn trong kho.
- Bộ đếm lên/xuống (Up/Down Counter): Đây là loại bộ đếm linh hoạt nhất, có khả năng cả tăng và giảm giá trị đếm tùy thuộc vào tín hiệu điều khiển thứ hai. Điều này cho phép nó xử lý các tình huống phức tạp hơn, như đếm cả vật phẩm đi vào và đi ra khỏi một khu vực.
Theo loại tín hiệu
- Bộ đếm điện tử: Sử dụng các linh kiện bán dẫn như IC, transistor, flip-flop để xử lý và lưu trữ giá trị đếm. Đây là loại phổ biến nhất hiện nay do tốc độ cao, độ chính xác và khả năng tích hợp nhiều chức năng.
- Bộ đếm cơ khí: Sử dụng các bánh răng, đòn bẩy và cơ cấu cơ khí để ghi nhận và hiển thị số đếm. Chúng thường có độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt nhưng có tốc độ đếm chậm hơn và kém linh hoạt hơn bộ đếm điện tử.
Ứng dụng thực tế của bộ đếm Counter trong đời sống và công nghiệp
Có thể bạn quan tâm: Bộ Điều Khiển Nhiệt Độ Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng
Bộ đếm Counter đóng vai trò quan trọng và xuất hiện ở khắp mọi nơi, từ các thiết bị gia dụng quen thuộc đến các dây chuyền sản xuất công nghiệp phức tạp.
- Trong thiết bị gia dụng: Bạn có thể thấy bộ đếm Counter hoạt động trong máy giặt để đếm số vòng quay của lồng giặt, trong lò vi sóng để đếm thời gian nấu hoặc số lần sử dụng, hay trong các thiết bị bếp khác để đếm lượng nguyên liệu.
- Trong sản xuất công nghiệp: Đây là lĩnh vực ứng dụng rộng rãi nhất. Bộ đếm Counter được dùng để đếm số lượng sản phẩm trên dây chuyền lắp ráp, kiểm soát số lượng phế phẩm, theo dõi số mét vải được cắt, hoặc đếm số lần đóng gói. Chúng giúp đảm bảo chất lượng, năng suất và hiệu quả sản xuất.
- Trong hệ thống điều khiển tự động (PLC): Bộ đếm Counter là một thành phần không thể thiếu trong các hệ thống điều khiển lập trình được (PLC). Chúng được tích hợp để xử lý các tác vụ đếm phức tạp, ví dụ như đếm sản phẩm để kích hoạt băng chuyền, đếm bước trong một quy trình sản xuất, hoặc theo dõi số lần hoạt động của máy móc để lên lịch bảo trì.
- Trong các thiết bị điện tử khác: Bộ đếm điện tử còn được sử dụng trong các mạch đếm số thập phân, mạch chia tần số, hoặc trong các thiết bị đo lường điện tử để hiển thị kết quả đếm từ các cảm biến.
Hướng dẫn lựa chọn và sử dụng bộ đếm Counter hiệu quả
Việc lựa chọn bộ đếm Counter phù hợp đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố kỹ thuật và yêu cầu của ứng dụng.
Các tiêu chí cần cân nhắc khi chọn mua bộ đếm
- Tốc độ đếm tối đa: Xác định tần số tín hiệu đầu vào cao nhất để chọn bộ đếm có khả năng đáp ứng, tránh bị bỏ sót tín hiệu.
- Số lượng chữ số hiển thị: Lựa chọn số chữ số hiển thị (ví dụ: 4, 6, 8 chữ số) dựa trên phạm vi đếm dự kiến.
- Loại tín hiệu ngõ vào và ngõ ra:
- Ngõ vào: Phổ biến là NPN (nguồn tín hiệu chung) và PNP (tải tín hiệu chung). Cần chọn loại phù hợp với tín hiệu từ cảm biến hoặc thiết bị điều khiển.
- Ngõ ra: Thường là Relay (cho phép đóng/mở mạch với dòng điện lớn) hoặc Transistor (cho phép điều khiển tốc độ cao, dòng nhỏ).
- Yêu cầu về môi trường hoạt động: Xem xét các yếu tố như nhiệt độ, độ ẩm, độ rung tại nơi lắp đặt để chọn bộ đếm có tiêu chuẩn bảo vệ phù hợp (ví dụ: IP65).
- Độ chính xác và độ tin cậy: Đối với các ứng dụng quan trọng, cần ưu tiên các bộ đếm có độ chính xác cao và độ tin cậy đã được kiểm chứng.
Lưu ý quan trọng khi lắp đặt và cài đặt bộ đếm
Khi lắp đặt, đảm bảo nguồn điện cấp cho bộ đếm ổn định và đúng điện áp. Đấu nối dây tín hiệu ngõ vào và ngõ ra theo đúng sơ đồ của nhà sản xuất. Tránh để dây tín hiệu chạy song song hoặc quá gần với dây nguồn điện áp cao để giảm thiểu nhiễu.
Có thể bạn quan tâm: Bộ Điều Chỉnh Điện Áp Dưới Tải Là Gì? Cấu Tạo, Nguyên Lý & Ứng Dụng
Trong quá trình cài đặt, bạn cần thiết lập các thông số như chế độ đếm (lên/xuống/lên-xuống), cài đặt giá trị đặt trước (Preset Value) cho ngõ ra, hoặc chế độ reset. Tham khảo kỹ tài liệu hướng dẫn sử dụng đi kèm để thực hiện chính xác.
Hướng dẫn đấu nối cơ bản
Việc đấu nối cơ bản phụ thuộc vào loại bộ đếm và ứng dụng cụ thể. Tuy nhiên, nguyên tắc chung là:
- Đấu nối nguồn: Kết nối chân nguồn (+) và chân nguồn (-) của bộ đếm với nguồn điện phù hợp.
- Đấu nối ngõ vào (Input): Kết nối tín hiệu kích hoạt đếm từ cảm biến hoặc nút nhấn tới chân ngõ vào của bộ đếm. Lưu ý phân biệt NPN/PNP.
- Đấu nối ngõ ra (Output): Kết nối các chân ngõ ra (ví dụ: COM, NO, NC của relay) tới thiết bị cần điều khiển (ví dụ: còi, đèn báo, relay trung gian, PLC).
Luôn tham khảo sơ đồ đấu nối cụ thể trên sản phẩm hoặc trong sách hướng dẫn để đảm bảo an toàn và hoạt động chính xác.
Những câu hỏi thường gặp về bộ đếm Counter
Bộ đếm có thể đếm tới bao nhiêu?
Khả năng đếm tối đa của bộ đếm Counter phụ thuộc vào số lượng chữ số hiển thị và cấu trúc mạch bên trong. Các bộ đếm phổ biến có thể hiển thị từ 4 đến 8 chữ số, cho phép đếm tới hàng trăm nghìn hoặc hàng triệu. Một số bộ đếm cao cấp còn có thể đếm tới hàng tỷ. Ngoài ra, khả năng đếm còn phụ thuộc vào tốc độ đếm tối đa mà bộ đếm hỗ trợ.
Có thể bạn quan tâm: CPU Là Gì? Vai Trò Và Cách Hoạt Động Của Bộ Xử Lý Trung Tâm Trong Máy Tính
Sự khác biệt giữa bộ đếm và bộ định thời (timer) là gì?
Sự khác biệt cốt lõi nằm ở đơn vị đo lường và mục đích sử dụng. Bộ đếm Counter đếm số lần sự kiện xảy ra, ví dụ như đếm sản phẩm, đếm lượt truy cập, hoặc đếm số lần đóng/mở van. Đơn vị đếm là “số lần”. Ngược lại, bộ định thời (Timer) đo lường khoảng thời gian, ví dụ như đặt thời gian cho một quá trình hoạt động, đếm ngược thời gian còn lại, hoặc tạo ra các khoảng thời gian trễ. Đơn vị đo lường là “thời gian” (giây, phút, giờ).
Làm thế nào để đặt lại bộ đếm về 0?
Thông thường, bộ đếm Counter có một hoặc nhiều phương pháp để đặt lại về 0. Phương pháp phổ biến nhất là sử dụng nút nhấn Reset vật lý trên thiết bị. Ngoài ra, nhiều bộ đếm còn cho phép reset thông qua tín hiệu điện tử đưa vào một chân Reset chuyên dụng, hoặc thiết lập chức năng tự động reset sau khi đạt đến một giá trị nhất định, hoặc reset khi mất điện và có điện trở lại (tùy cài đặt).
Bộ đếm Counter trong các hệ thống điều khiển tự động (PLC)
Trong môi trường lập trình điều khiển logic (PLC), bộ đếm Counter là một chức năng phần mềm quan trọng. Các PLC như Mitsubishi, Siemens (S7-300) đều tích hợp sẵn các khối lệnh (Function Blocks) cho bộ đếm. Khi làm việc với bộ đếm PLC, bạn sẽ thường gặp các ký hiệu như:
- CTU (Count Up): Khối lệnh đếm lên.
- CTD (Count Down): Khối lệnh đếm xuống.
- CTUD (Count Up/Down): Khối lệnh đếm lên/xuống.
- PV (Preset Value): Giá trị đặt trước mà bộ đếm sẽ so sánh với giá trị hiện tại.
- Q (Output): Tín hiệu ngõ ra được kích hoạt khi giá trị đếm đạt PV.
- CU (Count Up Input): Ngõ vào cho tín hiệu đếm lên.
- CD (Count Down Input): Ngõ vào cho tín hiệu đếm xuống.
- R (Reset): Ngõ vào để đặt lại bộ đếm về 0.
Việc lập trình bộ đếm trong PLC cho phép tạo ra các logic điều khiển phức tạp, ví dụ như đếm số lượng sản phẩm đạt yêu cầu để chuyển sang công đoạn tiếp theo, hoặc đếm số lần lỗi để dừng máy và báo động.
Các lỗi thường gặp khi sử dụng bộ đếm và cách khắc phục
Một số lỗi phổ biến khi sử dụng bộ đếm Counter có thể kể đến:
- Đếm sai hoặc bỏ sót tín hiệu: Nguyên nhân có thể do tốc độ tín hiệu quá nhanh so với khả năng của bộ đếm, nhiễu tín hiệu, hoặc đấu nối sai. Khắc phục bằng cách kiểm tra lại tần số tín hiệu, sử dụng bộ đếm có tốc độ cao hơn, hoặc cải thiện việc chống nhiễu cho dây tín hiệu.
- Bộ đếm không nhận tín hiệu: Kiểm tra lại nguồn cấp cho bộ đếm và cảm biến, đảm bảo dây tín hiệu được đấu nối chính xác vào ngõ vào của bộ đếm. Xác minh loại tín hiệu ngõ vào (NPN/PNP) có phù hợp với ngõ ra của cảm biến không.
- Ngõ ra không hoạt động: Kiểm tra xem giá trị đếm đã đạt đến giá trị đặt trước (Preset Value) hay chưa. Xác minh cách cài đặt ngõ ra (thường mở/thường đóng) và tín hiệu điều khiển ngõ ra có đúng không. Nếu là relay, kiểm tra cuộn hút và tiếp điểm.
So sánh các thương hiệu bộ đếm Counter phổ biến
Trên thị trường hiện nay có nhiều nhà sản xuất bộ đếm Counter uy tín với chất lượng và tính năng đa dạng. Một số thương hiệu nổi bật bao gồm:
- Autonics: Thương hiệu Hàn Quốc nổi tiếng với dải sản phẩm rộng, giá cả cạnh tranh và chất lượng ổn định, phù hợp cho nhiều ứng dụng công nghiệp.
- Omron: Thương hiệu Nhật Bản, được biết đến với các sản phẩm có độ bền cao, độ chính xác tuyệt vời và công nghệ tiên tiến, thường được sử dụng trong các ứng dụng đòi hỏi khắt khe.
- Hanyoung: Một thương hiệu khác từ Hàn Quốc, cung cấp các giải pháp bộ đếm với hiệu suất tốt và chi phí hợp lý, là lựa chọn phổ biến cho các doanh nghiệp vừa và nhỏ.
Cấu tạo chi tiết bên trong một bộ đếm điện tử
Bên trong một bộ đếm điện tử là một sự kết hợp phức tạp của nhiều linh kiện điện tử. Ở cấp độ cơ bản, nó bao gồm:
- Các Flip-flop: Thường là các IC như 74LS74 (D Flip-flop) hoặc 74LS161/74LS163 (JK Flip-flop đồng bộ) được mắc nối tiếp hoặc song song để tạo thành bộ nhớ lưu trữ các bit của giá trị đếm.
- Mạch giải mã và điều khiển: Các cổng logic (AND, OR, NOT) và IC giải mã (như 74LS47 để giải mã BCD sang 7-segment) được sử dụng để xử lý tín hiệu ngõ vào, xác định trạng thái đếm và điều khiển bộ hiển thị.
- Mạch tạo xung clock (nếu có): Một số bộ đếm tự đồng bộ có thể có mạch tạo xung clock nội bộ.
- Bộ nhớ: Có thể sử dụng EEPROM hoặc Flash Memory để lưu trữ cài đặt và giá trị đếm ngay cả khi mất điện.
- Bộ phận hiển thị: Các LED 7-segment hoặc màn hình LCD được điều khiển bởi mạch giải mã để hiển thị giá trị đếm.
- Mạch giao tiếp ngõ vào/ngõ ra: Bao gồm các transistor, optocoupler hoặc relay để cách ly và điều khiển tín hiệu ngõ vào/ngõ ra.
- Vi điều khiển (trong các bộ đếm hiện đại): Nhiều bộ đếm Counter tiên tiến sử dụng vi điều khiển để quản lý toàn bộ hoạt động, cho phép lập trình linh hoạt nhiều chức năng.
