Chức năng bảo vệ lỗi máy cắt 50BF đóng vai trò thiết yếu trong việc đảm bảo an toàn và độ tin cậy cho hệ thống điện, đặc biệt là tại các trạm biến áp. 50BF là một chức năng bảo vệ chuyên biệt, được thiết kế để phát hiện và xử lý các tình huống máy cắt không thực hiện lệnh cắt (trip) khi gặp sự cố, một lỗi tiềm ẩn có thể gây ra hậu quả nghiêm trọng.
Bài viết này sẽ đi sâu vào định nghĩa, nguyên lý hoạt động chi tiết của chức năng 50BF, ý nghĩa của mã số theo tiêu chuẩn ANSI, cũng như vai trò và ứng dụng thực tế của nó trong hệ thống điện hiện đại. Chúng ta cũng sẽ khám phá các khía cạnh kỹ thuật hơn như chế độ làm việc, cấu hình, phương pháp kiểm tra và các lưu ý quan trọng khi sử dụng chức năng bảo vệ quan trọng này.
Chức năng Bảo vệ Lỗi Máy Cắt 50BF là gì?
Chức năng bảo vệ lỗi máy cắt 50BF, theo tiêu chuẩn ANSI, là một chức năng bảo vệ chuyên dụng nhằm phát hiện tình huống máy cắt không thực hiện hành động cắt (trip) mặc dù đã nhận được lệnh từ hệ thống rơ le bảo vệ. Vai trò chính của 50BF là đảm bảo rằng mọi sự cố được rơ le phát hiện đều dẫn đến hành động cách ly mạch một cách kịp thời, ngăn ngừa thiệt hại lan rộng và bảo vệ an toàn cho vận hành.
Tầm quan trọng của 50BF trong hệ thống bảo vệ rơ le không thể phủ nhận. Trong các hệ thống điện, máy cắt là thiết bị đóng vai trò then chốt trong việc cô lập các phần tử bị sự cố khỏi phần còn lại của mạng lưới. Tuy nhiên, các vấn đề cơ khí hoặc điện có thể khiến máy cắt không hoạt động như mong đợi. Khi một sự cố xảy ra và rơ le bảo vệ đã nhận diện, nó sẽ gửi tín hiệu “trip” để yêu cầu máy cắt mở mạch. Nếu máy cắt không mở, sự cố sẽ tiếp tục kéo dài, gây quá tải cho các thiết bị khác, làm hỏng máy cắt và có thể dẫn đến các sự cố dây chuyền nghiêm trọng, thậm chí gây mất điện trên diện rộng. Chức năng 50BF được thiết kế để khắc phục chính xác điểm yếu này, bổ sung một lớp bảo vệ đảm bảo tính toàn vẹn của toàn bộ hệ thống.
Có thể bạn quan tâm: Bảo Việt An Gia Là Gì? Quyền Lợi, Biểu Phí Và Thủ Tục Chi Tiết
Nguyên lý hoạt động của chức năng 50BF
Chức năng 50BF hoạt động dựa trên việc so sánh tín hiệu lệnh Trip từ rơ le bảo vệ với trạng thái thực tế của máy cắt. Khi rơ le bảo vệ phát hiện một tình huống bất thường (ví dụ: quá dòng, ngắn mạch) và xuất lệnh Trip, nó đồng thời cũng gửi tín hiệu đến chức năng 50BF. Chức năng 50BF sẽ theo dõi trạng thái của máy cắt, cụ thể là việc máy cắt có thực sự mở ra hay không trong một khoảng thời gian định trước sau khi nhận lệnh.
Các điều kiện để khởi tạo chức năng 50BF thường bao gồm việc rơ le bảo vệ đã phát ra lệnh Trip. Các yếu tố tác động đến việc kích hoạt chức năng 50BF là: tín hiệu lệnh Trip được rơ le gửi đi, thời gian phản ứng của máy cắt, và tình trạng hoạt động thực tế của cơ cấu máy cắt (ví dụ: lò xo đóng/cắt có được nạp đầy, các tiếp điểm có bị kẹt, hay hệ thống khí nén/thủy lực có đủ áp suất hay không). Sự khác biệt giữa lệnh Trip từ rơ le và sự cố thực tế của máy cắt nằm ở chỗ rơ le chỉ đưa ra yêu cầu, còn máy cắt phải thực hiện hành động vật lý để ngắt mạch. 50BF can thiệp khi sự phối hợp này bị gián đoạn, tức là rơ le đã ra lệnh nhưng máy cắt lại “im lặng” hoặc không hoàn thành nhiệm vụ.
Ý nghĩa của các mã số Relay bảo vệ theo ANSI (trong đó có 50BF)
Tiêu chuẩn ANSI (American National Standards Institute) quy định các mã số chuẩn hóa cho các chức năng của rơ le bảo vệ, giúp các kỹ sư dễ dàng nhận diện và giao tiếp về các chức năng này trên toàn cầu. Mỗi mã số bao gồm hai chữ số, trong đó chữ số hàng chục thường chỉ loại chức năng bảo vệ, còn chữ số hàng đơn vị có thể chỉ biến thể hoặc đặc điểm cụ thể hơn.
Có thể bạn quan tâm: Giải Mã Ý Nghĩa Tên Bảo Uyên: Đặc Điểm Tính Cách, Sự Nghiệp & Phong Thủy

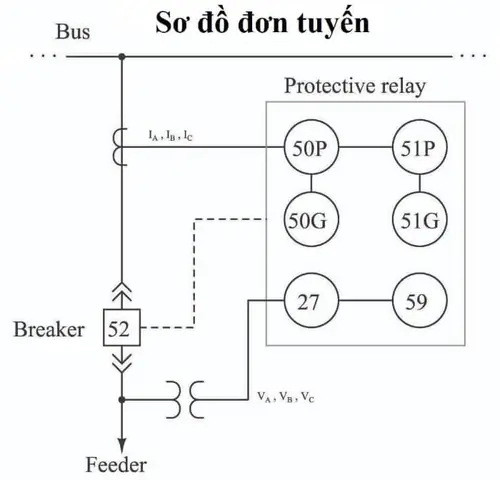

Mã số “50BF” theo tiêu chuẩn ANSI có ý nghĩa là “Bảo vệ lỗi máy cắt” (Breaker Failure Protection). Nó đặc biệt tập trung vào việc phát hiện xem máy cắt có hoạt động đúng lệnh ngắt hay không. Bên cạnh 50BF, có nhiều mã relay phổ biến khác mang các ý nghĩa quan trọng trong hệ thống bảo vệ:
- 50/51: Mã này thường dùng để chỉ chức năng bảo vệ quá dòng tức thời (50) kết hợp với bảo vệ quá dòng có thời gian (51). Đây là hai chức năng cơ bản và phổ biến nhất để bảo vệ chống quá tải và ngắn mạch.
- 67: Chức năng bảo vệ quá dòng có hướng. Nó phân biệt dòng điện chạy vào hay chạy ra khỏi khu vực được bảo vệ, giúp định hướng hành động cắt cho các hệ thống phân phối phức tạp hoặc có nhiều nguồn cung cấp.
- 21: Chức năng bảo vệ so lệch trở kháng. Chức năng này so sánh dòng điện vào và dòng điện ra của một thiết bị (như đường dây, máy biến áp) và cắt khi có sự chênh lệch đáng kể, cho thấy có sự cố xảy ra trong phạm vi bảo vệ.
Việc hiểu rõ các mã số ANSI này là nền tảng để thiết kế, vận hành và bảo trì các hệ thống bảo vệ rơ le một cách hiệu quả và an toàn.
Vai trò và ứng dụng của chức năng 50BF trong hệ thống điện
Chức năng 50BF phát huy tác dụng mạnh mẽ trong các tình huống mà máy cắt gặp trục trặc trong việc thực hiện lệnh cắt. Ví dụ điển hình là tại các trạm biến áp, nơi có nhiều máy cắt với nhiệm vụ đóng/cắt các thanh cái, máy biến áp, đường dây. Nếu một rơ le bảo vệ phát hiện sự cố trên một đường dây và ra lệnh cắt máy cắt tương ứng, nhưng máy cắt đó bị kẹt hoặc hỏng cơ cấu, thì dòng sự cố vẫn sẽ tiếp tục chảy. Lúc này, 50BF sẽ nhận ra rằng lệnh trip đã được gửi đi nhưng máy cắt chưa mở, và nó sẽ có hành động phụ.
Các lợi ích khi có chức năng 50BF là rất rõ ràng. Nó ngăn ngừa sự cố lan rộng bằng cách buộc các rơ le lân cận hoặc các máy cắt khác phải thực hiện hành động cắt. Cụ thể, sau một khoảng thời gian xác định mà máy cắt ban đầu không cắt, 50BF có thể ra lệnh trip cho các máy cắt khác để cô lập khu vực ảnh hưởng rộng hơn, hoặc thậm chí là ngắt toàn bộ trạm biến áp để bảo vệ thiết bị và con người. Điều này giúp giảm thiểu tối đa hư hỏng cho máy biến áp, đường dây, và các thiết bị đắt tiền khác, đồng thời duy trì sự ổn định của lưới điện. Chức năng 50BF ngày nay được tích hợp sẵn trong hầu hết các loại rơ le bảo vệ kỹ thuật số hiện đại, làm cho việc triển khai nó trở nên thuận tiện và hiệu quả hơn.
Có thể bạn quan tâm: Bảo Trì Máy May Là Gì? Quy Trình Và Cách Bảo Dưỡng Hiệu Quả
Các chế độ làm việc và cấu hình liên quan đến chức năng 50BF
Chức năng 50BF có thể được cấu hình để hoạt động ở nhiều chế độ khác nhau, tùy thuộc vào yêu cầu cụ thể của hệ thống và loại rơ le được sử dụng. Các chế độ này có thể bao gồm việc kích hoạt 50BF dựa trên các loại sự cố cụ thể (ví dụ: chỉ khi có sự cố ngắn mạch xa, hoặc tất cả các loại sự cố), hoặc thời gian trì hoãn trước khi chức năng này kích hoạt hành động cắt thứ cấp. Việc cấu hình chính xác các thông số như thời gian trì hoãn lệnh trip thứ cấp, hoặc các điều kiện để vô hiệu hóa 50BF (ví dụ: trong quá trình bảo trì), là cực kỳ quan trọng để đảm bảo chức năng hoạt động hiệu quả mà không gây ra sự cố không mong muốn.
Mối liên hệ giữa 50BF với các chức năng bảo vệ khác như 67 (bảo vệ có hướng) hoặc 21 (bảo vệ so lệch trở kháng) là rất chặt chẽ. Trong nhiều trường hợp, lệnh Trip từ rơ le 67 hoặc 21 có thể kích hoạt chức năng 50BF. Nếu rơ le 67 hoặc 21 phát hiện sự cố và gửi lệnh trip, nhưng máy cắt không phản hồi, thì 50BF sẽ can thiệp. Điều này nhấn mạnh vai trò của 50BF như một lớp bảo vệ “cuối cùng”, đảm bảo rằng mọi nỗ lực cô lập sự cố đều được thực hiện, bất kể chức năng bảo vệ ban đầu là gì.
Cách thức kiểm tra và giám sát chức năng 50BF
Có thể bạn quan tâm: Bảo Trì Hệ Thống Mạng Là Gì? Quy Trình & Các Hạng Mục Cần Biết
Việc kiểm tra định kỳ và giám sát liên tục là yếu tố then chốt để đảm bảo tính sẵn sàng và độ tin cậy của chức năng 50BF. Các phương pháp kiểm tra phổ biến bao gồm việc mô phỏng tình huống rơ le phát lệnh trip nhưng máy cắt không hoạt động (ví dụ: bằng cách ngắt kết nối một số tín hiệu điều khiển của máy cắt sau khi gửi lệnh trip). Kỹ thuật viên sẽ sử dụng các thiết bị kiểm tra rơ le chuyên dụng để gửi tín hiệu trip giả lập và theo dõi xem chức năng 50BF có phát hiện lỗi và kích hoạt hành động cắt thứ cấp hay không.
Ý nghĩa của việc giám sát liên tục là phát hiện sớm các lỗi tiềm ẩn có thể xảy ra với máy cắt hoặc hệ thống điều khiển của nó, ngay cả khi chưa có sự cố thực tế nào xảy ra. Các hệ thống SCADA hoặc các phần mềm giám sát rơ le có thể ghi lại lịch sử các lần kích hoạt 50BF hoặc các cảnh báo liên quan, giúp kỹ sư bảo trì phân tích xu hướng và có biện pháp phòng ngừa. Điều này giúp tránh được những hỏng hóc đột ngột và đảm bảo hệ thống điện luôn hoạt động ổn định.
So sánh 50BF với các phương pháp bảo vệ lỗi máy cắt khác (nếu có)
Trong lịch sử phát triển của hệ thống bảo vệ, ngoài chức năng 50BF tiêu chuẩn, có thể tồn tại các biến thể hoặc phương pháp bổ sung để xử lý lỗi máy cắt. Tuy nhiên, chức năng 50BF theo chuẩn ANSI thường được coi là phương pháp tiêu chuẩn và hiệu quả nhất cho mục đích này trong hầu hết các ứng dụng.
Ưu điểm của 50BF là tính đơn giản, dễ triển khai và khả năng tích hợp cao trong các rơ le hiện đại. Nó tập trung trực tiếp vào vấn đề cốt lõi: máy cắt có cắt khi được yêu cầu hay không. Nhược điểm (nếu có) có thể liên quan đến việc cấu hình sai thời gian trì hoãn, dẫn đến việc 50BF kích hoạt hành động cắt thứ cấp quá sớm hoặc quá muộn, gây ra các tác động không mong muốn. Các giải pháp thay thế hoặc bổ sung có thể bao gồm các thuật toán phức tạp hơn trong các rơ le đa chức năng, hoặc các hệ thống giám sát cơ khí riêng biệt cho máy cắt, nhưng về cơ bản, chúng đều hướng tới mục tiêu phát hiện và xử lý tình trạng máy cắt không cắt khi sự cố.
Các lỗi thường gặp và lưu ý khi sử dụng chức năng 50BF
Các lỗi thường gặp khi sử dụng chức năng 50BF có thể bao gồm:
- Cấu hình sai thời gian trì hoãn (Time Delay): Nếu thời gian trì hoãn quá ngắn, 50BF có thể kích hoạt khi máy cắt chỉ đơn giản là đang trong quá trình hoạt động cắt bình thường và chưa hoàn thành. Ngược lại, nếu quá dài, nó có thể không kịp thời ngăn chặn sự cố lan rộng.
- Tín hiệu đầu vào không chính xác: Lỗi trong việc nhận tín hiệu lệnh trip từ rơ le chính hoặc tín hiệu trạng thái của máy cắt có thể dẫn đến việc 50BF hoạt động sai.
- Cơ cấu máy cắt bị kẹt hoặc hỏng hóc: Đây là nguyên nhân gốc rễ của việc máy cắt không cắt, và 50BF chỉ là chức năng phát hiện và xử lý hậu quả.
- Cài đặt nhạy cảm quá mức hoặc kém nhạy cảm: Rơ le có thể bị cài đặt quá nhạy, kích hoạt 50BF cho các tình huống không phải là lỗi thực sự, hoặc ngược lại, quá kém nhạy, bỏ sót các lỗi nghiêm trọng.
Để tránh các lỗi này, các lưu ý quan trọng bao gồm:
- Luôn tuân thủ quy trình cấu hình và kiểm tra nghiêm ngặt theo hướng dẫn của nhà sản xuất.
- Thực hiện kiểm tra định kỳ toàn diện chức năng 50BF và tình trạng cơ khí của máy cắt.
- Đảm bảo các tín hiệu đầu vào cho rơ le 50BF luôn chính xác và đáng tin cậy.
- Đào tạo đầy đủ cho kỹ thuật viên vận hành và bảo trì về nguyên lý hoạt động và các lưu ý khi sử dụng 50BF.
Tích hợp 50BF với các giao thức truyền thông hiện đại
Việc ứng dụng các giao thức truyền thông hiện đại như GOOSE (Generic Object Oriented Substation Event) cho phép tối ưu hóa và mở rộng khả năng của chức năng 50BF. Thay vì chỉ dựa vào các tín hiệu vật lý truyền thống, GOOSE cho phép các thiết bị trong trạm biến áp trao đổi thông tin trạng thái và lệnh điều khiển một cách nhanh chóng và linh hoạt qua mạng Ethernet công nghiệp.
Khi tích hợp 50BF với GOOSE, tín hiệu lệnh trip từ rơ le bảo vệ có thể được gửi dưới dạng thông điệp GOOSE. Đồng thời, trạng thái thực tế của máy cắt (đã cắt hay chưa) cũng có thể được truyền tải qua GOOSE. Điều này cho phép chức năng 50BF nhận được thông tin sớm hơn, chính xác hơn và phản ứng nhanh hơn. Hơn nữa, GOOSE còn cho phép các rơ le khác trong trạm nhận biết trạng thái hoạt động của máy cắt, hỗ trợ việc phối hợp bảo vệ và ra quyết định tốt hơn trong các tình huống phức hợp. Điều này không chỉ nâng cao hiệu quả hoạt động của 50BF mà còn góp phần xây dựng các trạm biến áp thông minh (smart substation) với khả năng tự động hóa và tự phục hồi cao hơn.
