Xung PWM, hay Điều chế Độ rộng Xung, là một kỹ thuật điều khiển tín hiệu điện tử được ứng dụng rộng rãi để điều chỉnh công suất và điện áp cấp cho tải. Về cơ bản, kỹ thuật “băm xung” này cho phép chúng ta kiểm soát lượng năng lượng truyền đi bằng cách thay đổi độ rộng của các xung tín hiệu theo một chu kỳ nhất định, từ đó mang lại hiệu quả năng lượng cao và khả năng điều khiển linh hoạt.
Bài viết này sẽ đi sâu vào khái niệm xung PWM là gì, nguyên lý hoạt động chi tiết, các đặc trưng kỹ thuật quan trọng, cùng những ưu điểm, nhược điểm và các ứng dụng thực tế phổ biến của kỹ thuật này. Chúng ta cũng sẽ khám phá các yếu tố cần lưu ý khi sử dụng PWM và phân biệt nó với các phương pháp điều chế khác.
Xung PWM (Pulse Width Modulation) là gì?

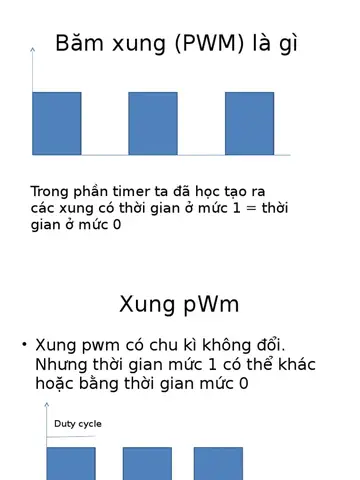

Xung PWM (Pulse Width Modulation) là một kỹ thuật điều chế tín hiệu trong đó độ rộng của các xung tín hiệu được thay đổi để truyền tải thông tin hoặc điều khiển mức công suất đầu ra. Tên gọi “Pulse Width Modulation” phân tích rõ ý nghĩa: “Pulse” (xung) là các khoảng thời gian tín hiệu ở mức cao, “Width” (độ rộng) là thời lượng của mỗi xung, và “Modulation” (điều chế) là quá trình thay đổi độ rộng này. Khái niệm “băm xung” thường được dùng trong ngữ cảnh kỹ thuật để chỉ quá trình tạo ra các xung tín hiệu với tần số cao và độ rộng thay đổi, nhằm mục đích điều khiển tải hiệu quả. Vai trò cơ bản của PWM trong kỹ thuật điện tử là khả năng cung cấp một mức điện áp hoặc công suất trung bình có thể điều chỉnh được cho tải, mà không cần sử dụng các linh kiện tiêu tán năng lượng phức tạp.
Cấu tạo và Nguyên lý hoạt động của xung PWM

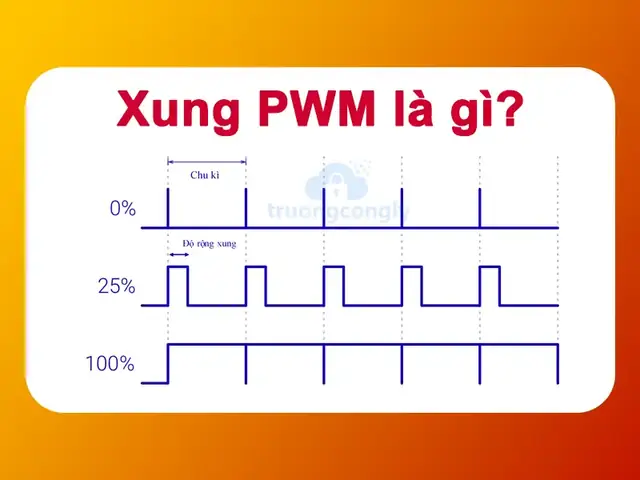

Một tín hiệu PWM điển hình bao gồm các thành phần chính như biên độ (thường là cố định, ví dụ 0V và 5V), tần số (số lần xung lặp lại trong một giây) và chu kỳ (khoảng thời gian để hoàn thành một chu kỳ lặp lại của xung). Khái niệm quan trọng nhất trong hoạt động của PWM là Chu kỳ nhiệm vụ (Duty Cycle), được định nghĩa là tỷ lệ thời gian xung ở mức cao so với tổng chu kỳ của nó. Chu kỳ nhiệm vụ là yếu tố quyết định điện áp hoặc công suất trung bình cấp cho tải, do đó nó đóng vai trò then chốt trong việc điều khiển.
Có thể bạn quan tâm: Bút Đo TDS Là Gì? Cấu Tạo, Công Dụng & Hướng Dẫn Sử Dụng Chi Tiết
Tín hiệu PWM có thể được tạo ra từ cả tín hiệu analog và số. Với tín hiệu analog, một bộ so sánh có thể được sử dụng để so sánh tín hiệu analog với một tín hiệu sóng tam giác hoặc sóng răng cưa có tần số cố định. Với tín hiệu số, các vi điều khiển thường có các bộ tạo PWM tích hợp, cho phép lập trình viên dễ dàng thiết lập tần số và chu kỳ nhiệm vụ mong muốn. Sự thay đổi độ rộng xung trực tiếp ảnh hưởng đến thời gian mà tải nhận được năng lượng ở mức cao. Khi độ rộng xung tăng lên (chu kỳ nhiệm vụ tăng), điện áp hoặc công suất đầu ra trung bình cũng tăng theo, và ngược lại.
Các đặc trưng quan trọng của tín hiệu PWM
Để hiểu rõ cách xung PWM hoạt động và ứng dụng, cần nắm vững các đặc trưng kỹ thuật cốt lõi của nó.
- Tần số xung (Frequency): Tần số xung PWM xác định số lần chu kỳ tín hiệu lặp lại trong một giây, đơn vị là Hertz (Hz). Tần số này ảnh hưởng đến độ mịn của sự thay đổi điện áp/công suất và có thể tác động đến hiệu suất hoạt động của tải, cũng như lượng nhiễu điện từ phát sinh. Phạm vi tần số phổ biến trong các ứng dụng PWM thường từ vài trăm Hz đến hàng trăm kHz.
- Chu kỳ xung (Period): Chu kỳ xung là khoảng thời gian để tín hiệu PWM hoàn thành một chu kỳ lặp lại đầy đủ, bao gồm cả phần ở mức cao và mức thấp. Chu kỳ có mối quan hệ nghịch đảo với tần số: $T = 1/f$, trong đó $T$ là chu kỳ và $f$ là tần số.
- Độ rộng xung (Pulse Width): Đây là thời lượng mà tín hiệu PWM ở mức cao trong một chu kỳ. Độ rộng xung là yếu tố chính được điều chỉnh để thay đổi công suất hoặc điện áp hiệu dụng cấp cho tải. Việc điều chỉnh độ rộng xung có thể được thực hiện thông qua việc thay đổi giá trị so sánh trong mạch tạo PWM hoặc lập trình trực tiếp trên vi điều khiển.

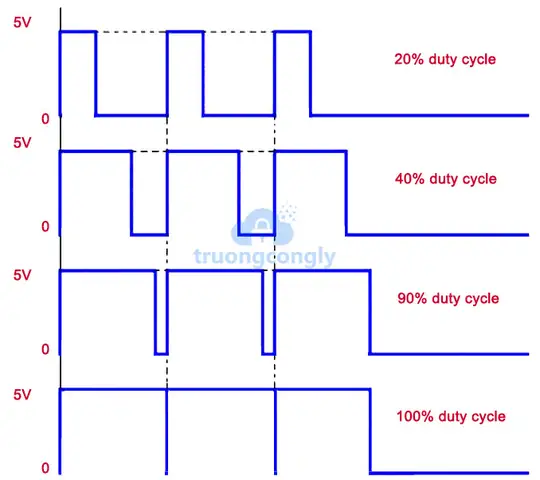

- Chu kỳ nhiệm vụ (Duty Cycle): Chu kỳ nhiệm vụ là tỷ lệ phần trăm của thời gian tín hiệu PWM ở mức cao so với tổng chu kỳ. Công thức tính là: $Duty Cycle (\%) = (Pulse Width / Period) 100\%$. Chu kỳ nhiệm vụ càng cao, công suất hoặc điện áp trung bình cấp cho tải càng lớn. Đây là thông số quan trọng nhất để điều khiển đầu ra.
Ưu điểm và Nhược điểm của kỹ thuật PWM
Kỹ thuật PWM mang lại nhiều lợi ích vượt trội, nhưng cũng đi kèm với một số hạn chế cần cân nhắc.
Ưu điểm
Có thể bạn quan tâm: Bút Đo PPM Là Gì? Hướng Dẫn Sử Dụng Và Ý Nghĩa Các Chỉ Số TDS
- Hiệu quả năng lượng: PWM cho phép điều chỉnh công suất bằng cách bật và tắt nguồn cấp một cách nhanh chóng, thay vì tiêu tán năng lượng dưới dạng nhiệt như các phương pháp điều khiển tuyến tính. Điều này giúp tiết kiệm năng lượng đáng kể, đặc biệt ở các ứng dụng công suất cao.
- Khả năng điều khiển chính xác: Bằng cách thay đổi chu kỳ nhiệm vụ, PWM cho phép điều chỉnh điện áp hoặc công suất đầu ra một cách rất chính xác và linh hoạt, đáp ứng yêu cầu đa dạng của các ứng dụng.
- Đơn giản hóa mạch: So với các phương pháp điều khiển analog phức tạp, mạch tạo và điều khiển PWM thường đơn giản hơn, sử dụng ít linh kiện hơn, giúp giảm chi phí sản xuất và kích thước thiết bị.
Nhược điểm
- Nhiễu điện từ (EMI): Việc chuyển mạch với tần số cao có thể tạo ra nhiễu điện từ đáng kể, yêu cầu các biện pháp lọc và che chắn phù hợp để đảm bảo hoạt động ổn định của thiết bị và các thiết bị lân cận.
- Yêu cầu mạch điều khiển: Để tạo và điều khiển tín hiệu PWM, cần có các mạch hoặc bộ vi điều khiển chuyên dụng, điều này có thể làm tăng chi phí và độ phức tạp của hệ thống trong một số trường hợp.
Ứng dụng phổ biến của xung PWM
Khả năng điều khiển linh hoạt và hiệu quả năng lượng cao của PWM đã đưa kỹ thuật này trở thành nền tảng cho nhiều ứng dụng trong đời sống và công nghiệp.
PWM được sử dụng chủ yếu để điều khiển điện áp ra tải. Bằng cách thay đổi độ rộng của các xung tín hiệu, chúng ta có thể kiểm soát lượng năng lượng trung bình mà tải nhận được, từ đó điều chỉnh điện áp hiệu dụng mà không cần thay đổi điện áp nguồn cung cấp.
Một trong những ứng dụng phổ biến nhất là điều khiển động cơ DC. Bằng cách thay đổi chu kỳ nhiệm vụ của tín hiệu PWM cấp cho động cơ, tốc độ quay của động cơ có thể được điều chỉnh một cách mượt mà và chính xác. Khi chu kỳ nhiệm vụ cao, động cơ quay nhanh hơn, và khi chu kỳ nhiệm vụ thấp, động cơ quay chậm lại.
Trong lĩnh vực chiếu sáng, PWM là phương pháp hiệu quả để điều khiển độ sáng đèn LED. Thay vì thay đổi dòng điện trực tiếp, PWM cho phép điều chỉnh độ sáng bằng cách bật và tắt đèn LED với tần số cao. Mắt người không cảm nhận được sự nhấp nháy ở tần số đủ cao, mà chỉ thấy được mức độ sáng trung bình tương ứng với chu kỳ nhiệm vụ.
Có thể bạn quan tâm: Bút Đi Nét Là Gì? Phân Loại, Đặc Điểm & Ứng Dụng Chi Tiết
PWM đóng vai trò quan trọng trong bộ nguồn chuyển mạch (SMPS – Switched-Mode Power Supply). Các bộ nguồn này sử dụng kỹ thuật PWM để chuyển đổi điện áp AC hoặc DC sang điện áp DC mong muốn với hiệu suất cao. Mạch điều khiển PWM sẽ liên tục điều chỉnh chu kỳ nhiệm vụ để duy trì điện áp đầu ra ổn định, bất kể sự thay đổi của điện áp đầu vào hoặc tải.
Ngoài ra, PWM còn được ứng dụng trong điều chế tín hiệu analog, chẳng hạn như trong các bộ khuếch đại âm thanh Class D, nơi tín hiệu âm thanh được chuyển đổi thành dạng xung PWM và sau đó được khuếch đại với hiệu suất cao.
Các yếu tố cần lưu ý khi sử dụng PWM
Để khai thác tối đa tiềm năng của kỹ thuật PWM, việc hiểu rõ các yếu tố liên quan là rất quan trọng.
Lựa chọn tần số PWM phù hợp
Có thể bạn quan tâm: Bút Vẽ 3D Là Gì? Hướng Dẫn Chi Tiết Từ A-Z Cho Người Mới Bắt Đầu
Việc lựa chọn tần số PWM có ảnh hưởng trực tiếp đến hiệu suất, nhiễu và khả năng đáp ứng của hệ thống. Tần số quá thấp có thể dẫn đến rung động hoặc nhiễu âm thanh (trong các ứng dụng âm thanh), đồng thời làm giảm độ mịn của điều khiển. Ngược lại, tần số quá cao có thể làm tăng tổn hao năng lượng do chuyển mạch và yêu cầu các linh kiện có tốc độ chuyển mạch nhanh hơn, đắt tiền hơn. Tần số lý tưởng thường là sự cân bằng giữa các yếu tố này, tùy thuộc vào yêu cầu cụ thể của từng ứng dụng.
Vai trò của các linh kiện đi kèm
Để tín hiệu PWM hoạt động hiệu quả và ổn định, các linh kiện đi kèm đóng vai trò quan trọng. Bộ lọc (ví dụ: bộ lọc LC) thường được sử dụng ở đầu ra của mạch PWM để làm mịn tín hiệu, chuyển đổi các xung PWM thành một mức điện áp DC gần như liên tục hoặc một dạng sóng analog mượt mà hơn. Bộ khuếch đại có thể cần thiết để tăng cường công suất của tín hiệu PWM trước khi cấp cho tải có yêu cầu công suất lớn.
So sánh PWM với các phương pháp điều khiển điện áp khác
PWM có những ưu điểm nổi bật so với các phương pháp điều khiển điện áp truyền thống như điều khiển tuyến tính. Điều khiển tuyến tính thường sử dụng các linh kiện như transistor hoặc IC ổn áp tuyến tính để điều chỉnh điện áp bằng cách tiêu tán phần năng lượng dư thừa dưới dạng nhiệt. Phương pháp này đơn giản và tạo ra tín hiệu sạch, ít nhiễu, nhưng hiệu suất rất thấp, đặc biệt khi chênh lệch điện áp đầu vào và đầu ra lớn. Ngược lại, PWM hiệu quả hơn nhiều về năng lượng và có thể điều khiển ở dải điện áp rộng, tuy nhiên lại tạo ra nhiễu và yêu cầu mạch phức tạp hơn.
Phân biệt PWM và PDM (Pulse Density Modulation)
PWM và PDM đều là các kỹ thuật điều chế xung, nhưng chúng khác nhau ở cách thức điều khiển. PWM điều chỉnh độ rộng của các xung có tần số cố định. Trong khi đó, PDM điều chỉnh mật độ của các xung có độ rộng cố định. Cụ thể, trong PDM, số lượng xung trong một khoảng thời gian nhất định thay đổi để biểu thị mức tín hiệu. PDM thường được sử dụng trong các ứng dụng âm thanh kỹ thuật số, đặc biệt là trong bộ chuyển đổi ADC (Analog-to-Digital Converter) và DAC (Digital-to-Analog Converter) cho chip âm thanh, giúp đơn giản hóa thiết kế.
Sai lầm thường gặp khi làm việc với PWM
Trong quá trình thiết kế và triển khai các hệ thống sử dụng PWM, người dùng thường mắc phải một số sai lầm phổ biến. Một trong số đó là việc bỏ qua hoặc thiết kế sai bộ lọc đầu ra, dẫn đến nhiễu quá lớn hoặc tín hiệu không đạt yêu cầu. Sai lầm khác là không tính toán đủ hoặc chọn sai tần số PWM, gây ảnh hưởng đến hiệu suất, nhiệt độ hoạt động hoặc khả năng điều khiển của tải. Ngoài ra, việc thiết kế mạch điều khiển không tối ưu, chẳng hạn như không đảm bảo thời gian chuyển mạch đủ nhanh hoặc không xử lý đúng các vấn đề về pha, cũng có thể dẫn đến hiệu suất kém hoặc hoạt động không ổn định.
Tương lai và sự phát triển của công nghệ PWM
Công nghệ PWM không ngừng phát triển để đáp ứng nhu cầu ngày càng cao của các ứng dụng hiện đại. Các cải tiến tập trung vào việc tăng tần số chuyển mạch để giảm kích thước và trọng lượng của các bộ lọc, đồng thời nâng cao hiệu suất và giảm tổn hao năng lượng. Xu hướng mới bao gồm việc áp dụng các thuật toán điều khiển PWM thông minh hơn, sử dụng các vật liệu bán dẫn tiên tiến (như GaN – Gallium Nitride hoặc SiC – Silicon Carbide) cho phép hoạt động ở điện áp và tần số cao hơn, cũng như tích hợp PWM sâu hơn vào các hệ thống IoT (Internet of Things) và các thiết bị điện tử thông minh.
