Transistor B688 (2SB688): Định Nghĩa, Ứng Dụng Và Thông Số Kỹ Thuật Chi Tiết

Transistor B688, với mã hiệu đầy đủ là 2SB688, là một linh kiện bán dẫn công suất quan trọng, đóng vai trò chủ chốt trong nhiều ứng dụng âm thanh và nguồn điện. Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo, các thông số kỹ thuật chi tiết, cùng với những ứng dụng thực tế và lưu ý khi sử dụng loại transistor này. Nắm vững các kiến thức này sẽ giúp bạn hiểu rõ hơn về vai trò của B688 trong các mạch điện tử phức tạp.

Trong phần nội dung chính, chúng ta sẽ khám phá transistor B688 là gì, đi sâu vào các thông số kỹ thuật thiết yếu để đánh giá hiệu năng, và tìm hiểu về các ứng dụng phổ biến mà B688 thường được sử dụng. Đặc biệt, chúng ta sẽ phân tích sự kết hợp lý tưởng giữa B688 và transistor D718 trong các mạch ampli, mang đến hiệu suất và chất âm tối ưu.

Bên cạnh đó, phần nội dung bổ sung sẽ cung cấp những thông tin thiết thực về cách mua hàng uy tín, những lưu ý quan trọng khi chọn mua, sự khác biệt so với các transistor tương đương, câu hỏi thường gặp và hướng dẫn lắp đặt, bảo quản an toàn.

Transistor B688 là gì?

Transistor B688, hay còn gọi là 2SB688, là một loại transistor lưỡng cực bán dẫn công suất thuộc họ PNP, được chế tạo bằng công nghệ Silicon Planar. Về cấu tạo cơ bản, nó bao gồm ba lớp bán dẫn: một lớp bán dẫn loại N (base) nằm ở giữa hai lớp bán dẫn loại P (collector và emitter). Cấu trúc này cho phép transistor hoạt động như một công tắc hoặc bộ khuếch đại tín hiệu điện tử.

Transistor B688 có vai trò thiết yếu trong việc điều khiển dòng điện lớn, nhờ vào khả năng chịu đựng điện áp và dòng điện cao, cùng với hệ số khuếch đại dòng điện (hFE) ổn định. Với cấu trúc PNP, nó dẫn dòng khi cực Base nhận một điện áp âm so với cực Emitter.

Các thông số kỹ thuật chính của transistor B688

Có thể bạn quan tâm: B1 PET Là Gì? Lợi Ích, Cấu Trúc Và Lộ Trình Chinh Phục Chứng Chỉ Cambridge

Để hiểu rõ hiệu năng và giới hạn hoạt động của transistor B688, việc nắm vững các thông số kỹ thuật chính là vô cùng quan trọng. Các thông số này xác định khả năng chịu đựng, hiệu suất khuếch đại và tần số hoạt động của transistor.

Dưới đây là các thông số kỹ thuật quan trọng của transistor B688:

• Điện áp cực đại: Đây là điện áp tối đa mà transistor có thể chịu được trước khi bị đánh thủng, bao gồm:

  • Collector-Emitter Voltage (VCEO): Điện áp tối đa giữa cực Collector và Emitter khi cực Base hở. Giá trị này thường là 150V đối với B688, cho phép sử dụng trong các ứng dụng có nguồn điện tương đối cao.
  • Collector-Base Voltage (VCBO): Điện áp tối đa giữa cực Collector và Base khi cực Emitter hở. Giá trị này thường cao hơn VCEO, ví dụ 150V.
  • Emitter-Base Voltage (VEBO): Điện áp tối đa giữa cực Emitter và Base khi cực Collector hở. Giá trị này thường nhỏ hơn, khoảng 6V, cần lưu ý để tránh hỏng hóc khi cấp tín hiệu vào cực Base.

• Dòng điện cực đại (Continuous Collector Current – IC): Dòng điện tối đa mà cực Collector có thể cho phép đi qua một cách liên tục mà không gây quá nhiệt hoặc hỏng hóc. Đối với B688, dòng IC thường là 10A hoặc cao hơn, cho thấy khả năng xử lý công suất lớn.

• Công suất tiêu tán (Total Power Dissipation – PD): Lượng công suất tối đa mà transistor có thể tiêu tán dưới dạng nhiệt ở nhiệt độ môi trường nhất định (thường là 25°C). B688 thường có PD là 100W (hoặc cao hơn tùy vào cách tản nhiệt), cho thấy khả năng hoạt động hiệu quả trong các mạch công suất.

• Hệ số khuếch đại dòng (DC Current Gain – hFE): Tỷ lệ giữa dòng Collector (IC) và dòng Base (IB). hFE của B688 thường nằm trong khoảng từ 50 đến 150, tùy thuộc vào dòng điện và nhiệt độ. Giá trị hFE cao cho phép transistor khuếch đại tín hiệu nhỏ thành tín hiệu lớn hiệu quả.

• Tần số cắt (Transition Frequency – fT): Tần số mà tại đó hệ số khuếch đại dòng giảm xuống bằng 1. fT của B688 thường vào khoảng vài chục MHz (ví dụ: 30 MHz), đủ cho các ứng dụng âm thanh và một số ứng dụng tần số trung bình.

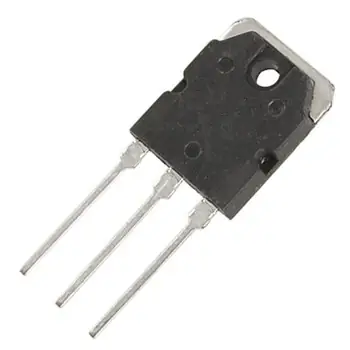

• Loại vỏ (Package): Transistor B688 thường sử dụng vỏ TO-3P, một loại vỏ kim loại có chân lớn, giúp tản nhiệt hiệu quả và đảm bảo khả năng chịu đựng dòng điện, điện áp cao.



  Có thể bạn quan tâm: B Trạm Là Gì? Giải Thích Ý Nghĩa Và Vai Trò Của Bilibili (B Trạm)

So với các transistor PNP công suất khác như BD140, B688 thường có khả năng chịu dòng và điện áp cao hơn, thích hợp cho các ứng dụng yêu cầu công suất lớn hơn.

Ứng dụng phổ biến của transistor B688

Transistor B688, nhờ vào các đặc tính về công suất và khả năng khuếch đại, là một linh kiện không thể thiếu trong nhiều mạch điện tử hiện đại. Vai trò chính của B688 trong các mạch điện tử là như một bộ khuếch đại tín hiệu âm thanh, bộ điều khiển công suất hoặc như một công tắc điện tử.

Dưới đây là các ứng dụng chính của transistor B688:

• Bộ khuếch đại âm thanh (Amplifiers): Đây là ứng dụng phổ biến nhất của transistor B688. Nó thường được sử dụng trong các tầng công suất của ampli, đặc biệt là trong mạch Class AB. Khả năng chịu dòng và điện áp cao cùng với hệ số khuếch đại ổn định giúp B688 tái tạo âm thanh mạnh mẽ, chi tiết và ít méo tiếng.

• Mạch nguồn công suất: B688 có thể được ứng dụng trong các mạch nguồn chuyển mạch (Switching Power Supply) hoặc các bộ điều chỉnh điện áp tuyến tính, nơi cần khả năng chịu dòng và điện áp cao để cung cấp năng lượng ổn định cho các thiết bị.

• Các mạch chuyển mạch (Switching circuits): Với khả năng đóng cắt nhanh và chịu dòng lớn, B688 có thể được sử dụng để điều khiển các tải có công suất cao như động cơ, đèn chiếu sáng công suất lớn, relay trong các ứng dụng công nghiệp hoặc dân dụng.

• Sử dụng trong các bộ dàn âm thanh karaoke, loa: Trong các hệ thống âm thanh gia đình, đặc biệt là các bộ dàn karaoke hoặc loa công suất lớn, transistor B688 thường là thành phần cốt lõi của tầng khuếch đại công suất, đảm bảo âm thanh phát ra mạnh mẽ, rõ ràng và tròn tiếng.



  Có thể bạn quan tâm: “B/O” Là Gì Trong Ngân Hàng? Giải Mã Thuật Ngữ Back Office Và Các Ý Nghĩa Khác

Cặp đôi B688 và D718: Sự kết hợp hoàn hảo trong mạch ampli

Trong thế giới của các mạch khuếch đại âm thanh, sự kết hợp giữa transistor B688 (PNP) và transistor D718 (NPN) được xem là một cặp đôi “kinh điển” và mang lại hiệu quả vượt trội. Lý do chính cho sự phối hợp này nằm ở bản chất hoạt động đối nghịch và bổ trợ của hai loại transistor này trong cấu hình mạch đẩy kéo (Push-Pull).

Transistor B688 thuộc loại PNP, nghĩa là nó dẫn dòng khi cực Base nhận tín hiệu âm so với cực Emitter. Ngược lại, transistor D718 là loại NPN, dẫn dòng khi cực Base nhận tín hiệu dương so với cực Emitter. Trong một mạch ampli đẩy kéo, hai loại transistor này được mắc sao cho chúng luân phiên xử lý tín hiệu âm và dương của dạng sóng âm thanh.

Cụ thể, khi tín hiệu đầu vào có bán kỳ dương, D718 (NPN) sẽ hoạt động để khuếch đại nó, trong khi B688 (PNP) ở trạng thái nghỉ hoặc dẫn ít. Ngược lại, khi tín hiệu đầu vào có bán kỳ âm, B688 sẽ hoạt động để khuếch đại, còn D718 sẽ nghỉ. Sự phân chia công việc này giúp tối ưu hóa hiệu suất khuếch đại, giảm méo tiếng và tăng công suất đầu ra so với việc chỉ sử dụng một loại transistor.

Ưu điểm khi sử dụng cặp đôi B688/D718 trong các thiết kế ampli bao gồm:

• Hiệu suất cao: Mạch đẩy kéo sử dụng NPN và PNP cho phép khai thác tối đa công suất từ nguồn cấp.
• Giảm méo hài: Việc hai transistor xử lý riêng biệt hai bán kỳ của tín hiệu giúp giảm thiểu méo hài bậc hai, vốn là nguyên nhân chính gây ra âm thanh “khó nghe”.
• Chất âm đặc trưng: Cặp B688/D718 nổi tiếng với việc mang lại chất âm ấm áp, mượt mà và giàu nhạc tính. Đây là lý do tại sao chúng rất được ưa chuộng trong các mạch ampli hi-end hoặc các bộ dàn âm thanh chuyên nghiệp, nơi chất lượng âm thanh là yếu tố then chốt.

Mua transistor B688 ở đâu uy tín và những lưu ý khi chọn mua

Việc mua transistor B688 ở những địa chỉ uy tín là yếu tố then chốt để đảm bảo chất lượng và tránh mua phải hàng giả, hàng kém chất lượng, gây ảnh hưởng đến hiệu suất hoạt động của mạch điện tử. Trên thị trường hiện nay, có nhiều nhà cung cấp linh kiện điện tử, tuy nhiên, cần có những tiêu chí rõ ràng để lựa chọn.

Để nhận biết transistor B688 thật và giả, bạn có thể dựa vào các dấu hiệu sau:

• Tem mác và ký hiệu: Transistor thật thường có tem mác sắc nét, ký hiệu rõ ràng, không bị nhòe hay tẩy xóa. Các thông tin như mã hiệu (2SB688), tên nhà sản xuất (nếu có) phải chính xác.
• Hình dáng bên ngoài: Vỏ TO-3P của B688 thật thường có độ hoàn thiện cao, bề mặt kim loại sáng bóng, các chân cắm thẳng và chắc chắn. Các chi tiết gia công tỉ mỉ, không có vết nứt hay trầy xước bất thường.
• Kiểm tra thông số: Nếu có thiết bị đo, bạn có thể kiểm tra nhanh các thông số cơ bản như điện áp, dòng điện hoặc hệ số khuếch đại hFE. Transistor giả thường cho các thông số sai lệch đáng kể so với tiêu chuẩn.

Khi chọn mua transistor B688, bạn cần lưu ý:

• Kiểm tra thông số kỹ thuật: Luôn đối chiếu thông số của transistor bạn định mua với datasheet gốc của nhà sản xuất để đảm bảo chúng phù hợp với yêu cầu của mạch điện.
• Chọn nhà cung cấp uy tín: Ưu tiên mua hàng từ các cửa hàng linh kiện điện tử có tiếng, các nhà phân phối chính hãng hoặc các sàn thương mại điện tử có chính sách bảo vệ người mua tốt. Có chế độ bảo hành hoặc cho phép đổi trả nếu phát hiện lỗi là một điểm cộng lớn.
• Mua đúng loại vỏ: Transistor B688 công suất thường sử dụng vỏ TO-3P để đảm bảo khả năng tản nhiệt tốt. Việc chọn sai loại vỏ có thể dẫn đến quá nhiệt và hỏng hóc linh kiện.

Sự khác biệt giữa B688 và các loại transistor tương đương hoặc thay thế

Có thể bạn quan tâm: Cảm Ứng Từ B Là Gì? Định Nghĩa, Đơn Vị Và Cách Xác Định Trong Vật Lý

Trong quá trình thiết kế hoặc sửa chữa mạch điện, đôi khi bạn cần tìm kiếm các transistor thay thế cho B688. Việc hiểu rõ sự khác biệt giữa B688 và các mã transistor PNP công suất khác sẽ giúp bạn đưa ra lựa chọn phù hợp nhất.

Transistor B688 là một lựa chọn phổ biến nhờ vào sự cân bằng giữa khả năng chịu đựng điện áp, dòng điện và hệ số khuếch đại. Tuy nhiên, có nhiều mã transistor PNP công suất khác có thể đóng vai trò tương đương hoặc thay thế.

Một số mã transistor PNP công suất phổ biến và cách chúng khác biệt với B688 bao gồm:

• Mã Sanken 2SA1668: Đây là một transistor PNP công suất cũng được sử dụng rộng rãi trong các mạch âm thanh. So với B688, 2SA1668 có thể có các thông số về điện áp, dòng điện hoặc tần số cắt hơi khác. Ví dụ, 2SA1668 có thể có VCEO thấp hơn một chút nhưng hFE lại ổn định hơn ở một số dải dòng nhất định.
• Các dòng Sanken khác (ví dụ: 2SA1943): Transistor của hãng Sanken thường có chất lượng cao và được ưa chuộng trong các ampli cao cấp. Các mã Sanken thường có dải thông số rộng hơn, khả năng chịu đựng khắc nghiệt tốt hơn và chất âm đặc trưng. Tuy nhiên, chúng cũng có thể có giá thành cao hơn.

Khi chọn transistor thay thế cho B688, bạn cần xem xét các tiêu chí sau:

• Thông số điện áp (VCEO, VCBO, VEBO): Transistor thay thế phải có điện áp chịu đựng bằng hoặc cao hơn B688 để đảm bảo hoạt động an toàn.
• Thông số dòng điện (IC): Khả năng chịu dòng liên tục của transistor thay thế cần tương đương hoặc cao hơn B688 để đáp ứng yêu cầu của tải.
• Hệ số khuếch đại (hFE): hFE của transistor thay thế nên nằm trong phạm vi tương đương với B688 để đảm bảo mạch hoạt động đúng thiết kế.
• Công suất tiêu tán (PD): Transistor thay thế phải có khả năng tản nhiệt tương tự hoặc tốt hơn.
• Loại vỏ: Nên chọn loại vỏ có khả năng tản nhiệt tương đương (thường là TO-3P hoặc các loại tương đương).

Câu hỏi thường gặp về transistor B688

Trong quá trình sử dụng và tìm hiểu về transistor B688, người dùng thường có những thắc mắc liên quan đến khả năng thay thế, phạm vi ứng dụng và cách kiểm tra hoạt động của linh kiện này. Dưới đây là một số câu hỏi thường gặp:

• Liệu B688 có thể thay thế cho transistor A1216/C2922 không?
  Transistor A1216 và C2922 thường là cặp NPN/PNP, trong khi B688 là PNP. Để thay thế, bạn cần xác định đúng loại và thông số kỹ thuật. Nếu A1216 là NPN và C2922 là PNP, thì B688 (PNP) có thể thay thế C2922 nếu các thông số kỹ thuật tương đương và mạch sử dụng cặp NPN/PNP. Tuy nhiên, bạn cần kiểm tra kỹ datasheet của từng loại để đảm bảo sự tương thích về điện áp, dòng điện, hệ số khuếch đại và tần số hoạt động.

• B688 có phù hợp với các mạch ampli công suất lớn không?
  Có, B688 là một transistor PNP công suất được thiết kế để xử lý dòng điện và điện áp lớn, nên nó rất phù hợp với các mạch ampli công suất lớn. Đặc biệt, khi kết hợp với transistor NPN có cùng khả năng như D718, chúng tạo thành các tầng công suất mạnh mẽ cho loa.

• Làm thế nào để kiểm tra transistor B688 còn hoạt động tốt không?
  Bạn có thể kiểm tra transistor B688 bằng đồng hồ vạn năng (multimeter) ở chế độ đo diode hoặc đo transistor.



  1. Kiểm tra theo diode: Đối với transistor PNP, khi đo giữa cực Emitter (+) và cực Base (-), đồng hồ sẽ hiển thị một giá trị điện áp (thường vài trăm mV). Ngược lại, khi đo giữa cực Base (+) và cực Emitter (-), đồng hồ sẽ báo “OL” (Open Loop) hoặc giá trị rất lớn. Tương tự, đo giữa Emitter và Collector hoặc Base và Collector theo các chiều khác nhau sẽ cho kết quả tương ứng (một chiều dẫn, một chiều hở).
  2. Sử dụng chế độ đo transistor (nếu có): Một số đồng hồ vạn năng có chế độ đo transistor, cho phép bạn cắm transistor vào và xem trực tiếp hệ số khuếch đại hFE.
  3. Kiểm tra ngắn mạch: Đảm bảo không có sự thông mạch giữa các chân Emitter, Base, Collector khi transistor chưa được cấp nguồn.

Hướng dẫn lắp đặt và bảo quản transistor B688

Việc lắp đặt và bảo quản transistor B688 đúng cách là yếu tố quan trọng để đảm bảo hiệu suất hoạt động ổn định, tuổi thọ cao và an toàn cho mạch điện. Transistor công suất như B688 cần được chú trọng đặc biệt về cách đấu dây và tản nhiệt.

Cách đấu dây chân Emitter, Base, Collector đúng chuẩn:
Transistor B688 có 3 chân chính:

• Emitter (E): Thường là chân có ký hiệu hoặc vị trí nhất định trên vỏ TO-3P. Chân này thường được nối với nguồn điện dương hoặc mass tùy thuộc vào thiết kế mạch và loại transistor (PNP/NPN).
• Base (B): Là chân điều khiển. Tín hiệu điều khiển sẽ được đưa vào chân Base để thay đổi trạng thái dẫn của transistor.
• Collector (C): Là chân mà dòng điện chính sẽ đi qua. Chân này thường được nối với tải hoặc nguồn điện chính.

Khi lắp đặt, bạn cần hết sức cẩn thận để đảm bảo đấu đúng chân của transistor vào các vị trí tương ứng trên bo mạch. Sai sót trong đấu dây có thể gây cháy nổ linh kiện ngay lập tức. Hãy luôn tham khảo sơ đồ mạch chi tiết của thiết bị bạn đang làm việc.

Tầm quan trọng của tản nhiệt khi sử dụng B688 ở công suất cao:
Transistor B688, đặc biệt khi hoạt động ở công suất lớn, sẽ sinh ra một lượng nhiệt đáng kể. Nếu không được tản nhiệt hiệu quả, nhiệt độ tăng cao có thể làm giảm hiệu suất, gây méo tiếng, suy giảm tuổi thọ và thậm chí là làm hỏng transistor.

Do đó, việc sử dụng tản nhiệt (heatsink) là bắt buộc đối với B688 khi hoạt động ở công suất cao. Tản nhiệt kim loại giúp khuếch tán nhiệt lượng ra môi trường xung quanh, giữ cho nhiệt độ transistor ở mức an toàn. Nên sử dụng keo tản nhiệt (thermal paste) giữa bề mặt transistor và tản nhiệt để tối ưu hóa hiệu quả truyền nhiệt.

Vệ sinh và bảo quản linh kiện tránh ẩm mốc, bụi bẩn:
Để transistor B688 và các linh kiện điện tử khác có tuổi thọ cao, việc bảo quản đúng cách là rất cần thiết:

• Nơi khô ráo, thoáng mát: Tránh để transistor ở những nơi có độ ẩm cao, gần nguồn nước hoặc nơi có nhiệt độ thay đổi đột ngột.
• Tránh bụi bẩn: Bụi bẩn tích tụ trên bề mặt transistor hoặc tản nhiệt có thể cản trở quá trình tản nhiệt, dẫn đến quá nhiệt. Thường xuyên vệ sinh bo mạch bằng cọ mềm hoặc khí nén.
• Bảo quản linh kiện chưa sử dụng: Nếu bạn mua B688 về để dự trữ, hãy để chúng trong túi chống tĩnh điện (ESD bag) và bảo quản ở nơi khô ráo, tránh ánh nắng trực tiếp.
